汽车多向连接支架结构设计

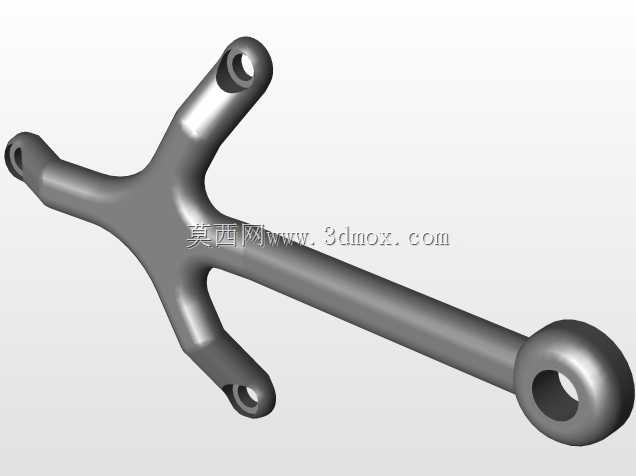

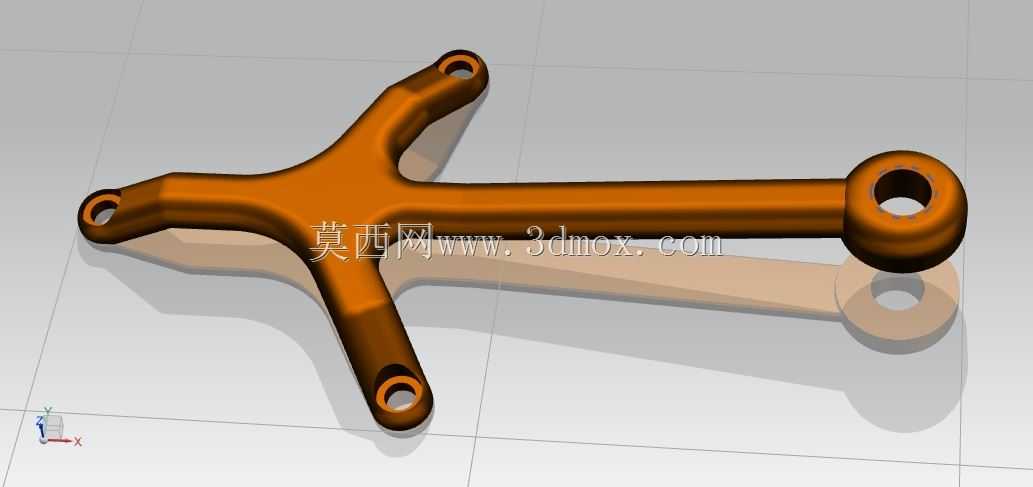

该构件属于汽车底盘与车身连接系统中的多向受力连接支架，主要应用在乘用车悬架系统与副车架的衔接位置，同时也可适配部分特种车辆的操控机构联动点位，承担多方向载荷的传递与分散作用，在车辆行驶过程中，需要同时承接来自纵向、横向以及垂直方向的交变冲击力，将路面传递的颠簸载荷、制动产生的纵向推力、转向带来的侧向拉力均匀传导至车身承载结构，避免局部应力集中造成的构件疲劳损坏。从功能特性来看，该支架采用四端带安装孔的叉形延展结构，四个连接端分别对应不同的装配点位：较长的横向臂用于连接稳定杆连杆，三个角度错落的短臂分别对接下摆臂固定点、车身安装基座以及减震器下支撑座，每个端部的安装孔都做了同轴度公差优化，孔壁预留了衬套压装的余量，能够在装配时嵌入橡胶衬套，过滤行驶过程中的高频振动，减少金属构件之间的硬接触异响，同时补偿装配过程中产生的微小位置偏差。在设计思路上，整体采用等强度流线型过渡结构，所有臂体的衔接位置都做了大圆角顺滑处理，没有尖锐的直角转折，能够有效分散应力集中点，避免长期交变载荷下出现裂纹；臂身采用变截面设计，靠近中心交汇位置的截面尺寸更大，向端部安装孔位置逐渐收窄，在保证整体结构强度满足载荷要求的前提下，尽可能降低构件自身重量，符合汽车轻量化的设计趋势。从安装边界来看，四个安装孔的中心距经过精准匹配，完全对应副车架上的预设安装点位，装配时不需要额外对安装位进行扩孔或打磨，每个孔位的轴向深度都适配标准规格的连接螺栓，端部的凸台结构能够在螺栓锁紧时提供足够的承压面，避免锁紧力过大造成臂体端部变形；构件整体的外轮廓尺寸经过空间校核，安装后与周边的悬架摆臂、刹车管路、车身护板都预留了足够的安全间隙，在车轮上下跳动、转向摆动的全行程范围内，都不会与周边零部件发生运动干涉。该构件的表面做了氧化防锈处理，能够抵御底盘位置的泥水、盐分侵蚀，延长在复杂路况下的使用寿命，结构强度经过载荷仿真验证，能够满足整车设计寿命周期内的疲劳强度要求，在急加速、急制动、过弯等极限工况下都能保持稳定的结构形态，不会出现形变或断裂问题，保障车辆行驶过程中的操控稳定性与行驶安全。
