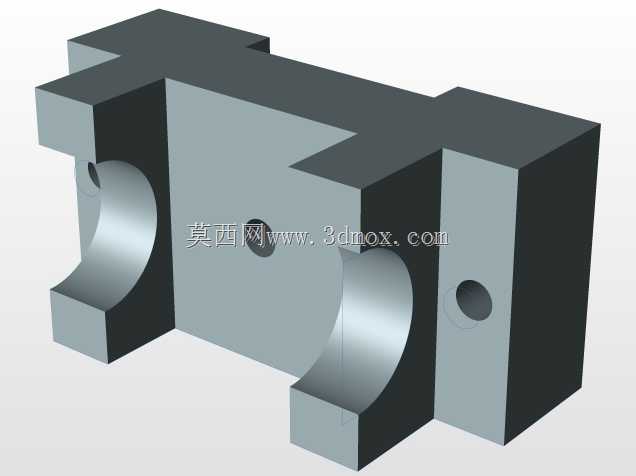

L型叉式带孔机械连接基座

该款L型叉式带孔连接基座，是工业传动与支撑系统中常用的刚性连接构件，主要应用于自动化生产线工位定位、工装夹具装夹固定、小型机床进给机构连接、输送设备侧边限位支撑等场景，能够为相邻运动部件提供稳定的安装基准，同时承担横向与纵向的载荷传递作用，在需要垂直方向错位连接的机械结构中适配性极强。从实际用途来看，这款基座既可以作为执行元件的固定载体，将气缸、直线导轨滑块、小型检测传感器等部件牢牢锁附在设备机架上，也可以作为运动链路中的中间转接件，衔接动力输出端与执行端，抵消装配过程中产生的位置公差，避免硬连接带来的应力集中损伤部件。在功能特性设计上，基座采用上下双叉臂的对称结构，叉臂端面做了平整铣削处理，能够与对接零件的安装面完全贴合，保证连接后的同轴度与垂直度；主体侧部的半圆弧内嵌通孔为核心安装位，孔壁做了精加工处理，可穿入销轴、螺栓或转轴，既可以实现部件间的铰接转动，也可以通过锁紧件完成刚性固定；基座的直角转折处做了加厚处理，能够有效分散载荷，避免长期受力出现拐角断裂的问题，整体结构无冗余设计，在保证结构强度的前提下尽可能压缩了占用空间。设计思路上，这款基座优先考虑了装配兼容性与受力合理性，双叉臂的开口间距预留了标准件的安装间隙，无需二次加工即可适配常规规格的连接配件；侧部安装孔的位置经过受力仿真校核，孔中心到基座各安装面的距离符合机械设计的安全距离要求，既不会因为距离过近导致安装时扳手空间不足，也不会因为距离过远导致力臂过长增加结构变形量。外形与安装边界方面，基座整体为L型块状结构，两个叉臂沿水平方向平行伸出，竖直方向的主体块为主要承载部分，底部与背部均为平整安装面，可直接贴附在型材机架或设备平板上，通过侧边的预留孔位完成锁附；安装时需要注意预留叉臂前方的活动空间，避免对接部件运动时与周边结构产生干涉，侧部圆弧孔的同轴度误差控制在极小范围内，能够保证穿入的轴类零件转动顺畅无卡滞，整体结构紧凑，安装后不会占用过多的设备内部空间，适合在空间局促的紧凑型机械结构中使用。
