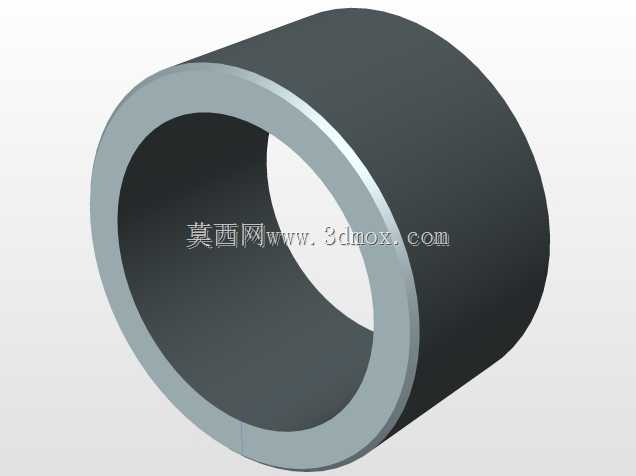

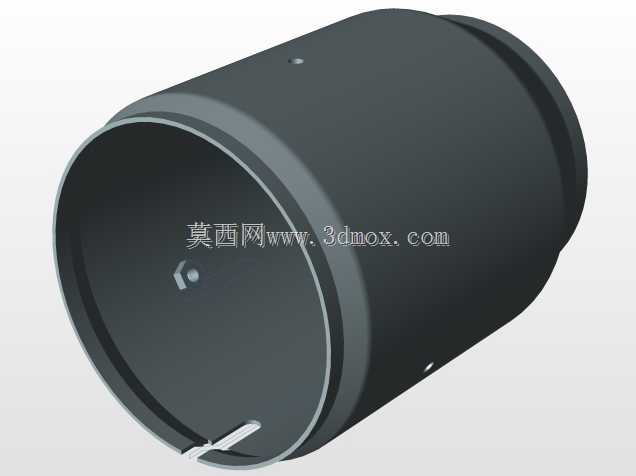

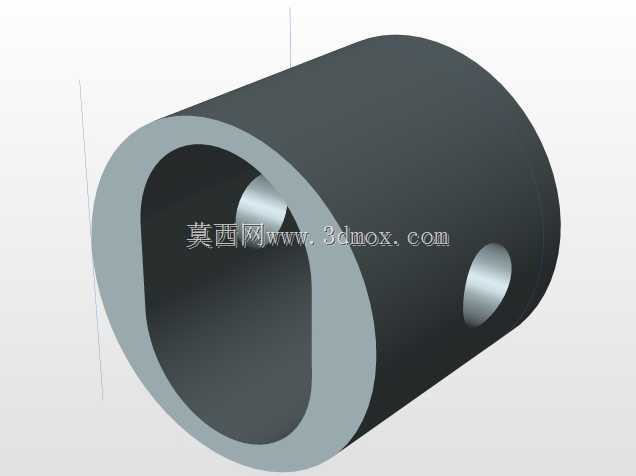

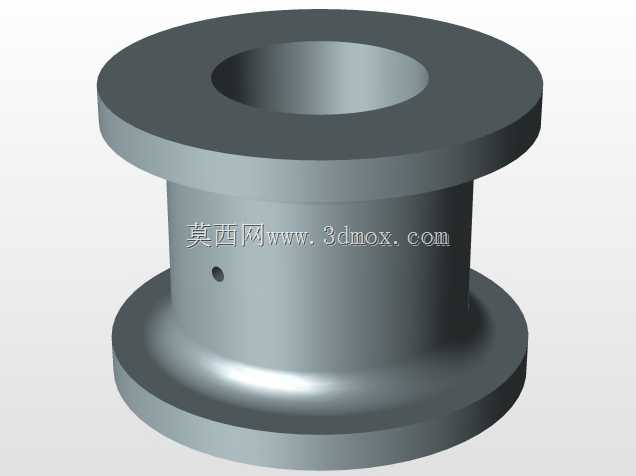

等截面空心圆柱轴套结构设计

该空心圆柱类零件是机械传动系统中应用极为广泛的滑动支承配套部件，常见于重载低速的回转机构、液压执行元件端部、输送设备辊筒支承位以及工程机械铰接点位，核心作用是为回转轴类构件提供稳定的径向支承，同时隔绝轴件与安装基座的直接接触，避免轴件长期运转过程中出现磨损，大幅降低核心传动构件的维护更换成本。从实际使用场景来看，这类零件常被安装在基座的安装孔内，与穿过内孔的传动轴形成间隙配合，当轴件做回转运动时，摩擦面集中在轴套内壁与轴的外圆接触面，磨损后仅需更换轴套即可快速恢复设备精度，无需对大型基座或高精度轴件做修复处理，在冶金设备辊道、矿山机械铰接点、农业机械传动位、轻工机械导辊支承位都有大量适配场景。在功能特性设计上，该零件采用等壁厚空心圆柱结构，外圆面为高精度装配基准面，设计时严格控制外圆圆柱度公差，保证压入基座安装孔后不会出现偏斜，与安装孔形成稳定的过盈配合，避免运转过程中轴套随轴一同转动；内孔面为核心工作摩擦面，表面设计有较低的粗糙度要求，部分工况下可在内壁开设储油槽，留存润滑脂形成持续油膜，降低摩擦系数，减少运转过程中的温升与磨损。零件两端设计有微小的倒角结构，既方便压装时的导向对位，避免安装过程中刮伤基座孔壁，也能去除加工过程中产生的锐边毛刺，防止装配时割伤操作人员或密封元件。从设计思路层面，这类轴套在设计时首先需要匹配安装位的边界尺寸，根据基座安装孔的直径确定轴套的外圆尺寸，根据配套轴件的直径确定内孔尺寸，结合支承位的径向载荷大小、运转线速度、预期使用寿命确定壁厚参数，常规工况下壁厚取值会兼顾结构强度与材料成本，避免壁厚过薄导致压装时出现变形，也不会因壁厚过大造成材料浪费与安装空间占用过多。设计过程中会重点考量材料的耐磨性能，根据工况选择适配的材质，有润滑的工况常采用铜合金或带自润滑层的复合材料，重载冲击工况则会选用经过热处理的钢材，保证零件在长期交变载荷下不会出现开裂或塑性变形。在安装边界上，这类轴套的轴向长度需要匹配基座安装孔的深度，通常轴套压装后端面与基座端面保持齐平或略低于端面，不会突出安装面干涉其他配套构件的装配；外圆尺寸公差按照过盈配合要求设计，保证压装后有足够的结合力防止转动，内孔与轴的配合间隙根据运转精度要求调整，高精度传动位会取较小的配合间隙保证回转同轴度，低速重载位则适当放大间隙留存润滑介质空间，同时补偿运转过程中的热膨胀量，避免高温下出现抱轴故障。
