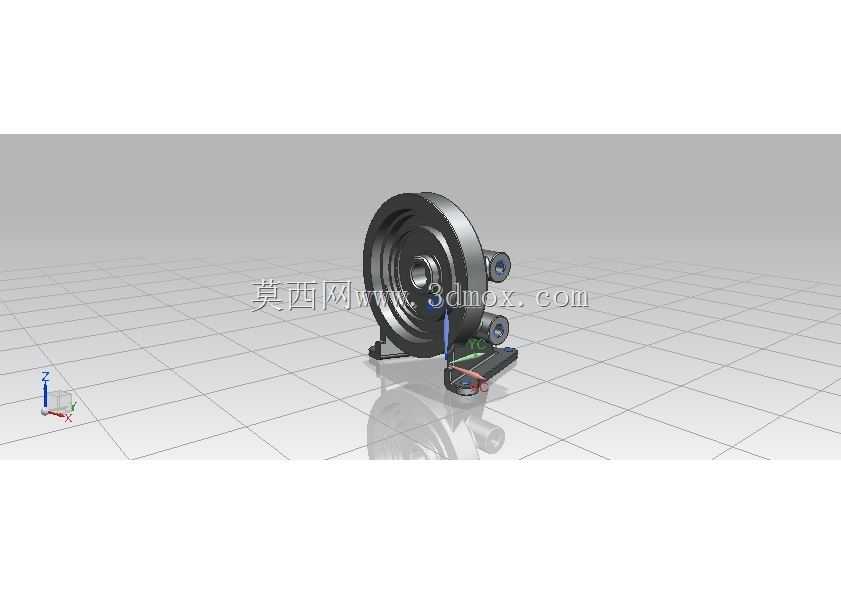

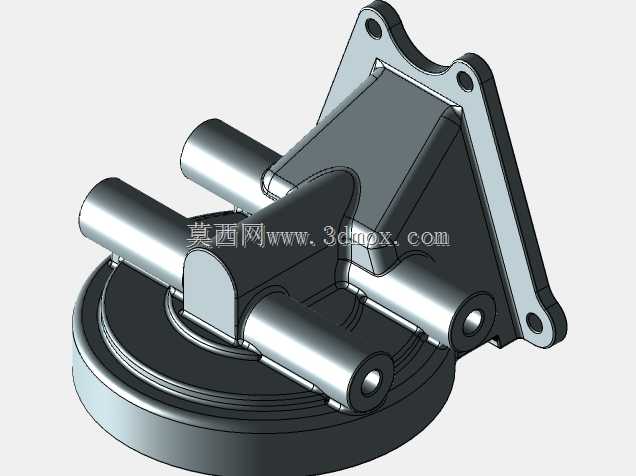

带安装支座的涡旋式铝铸件结构设计

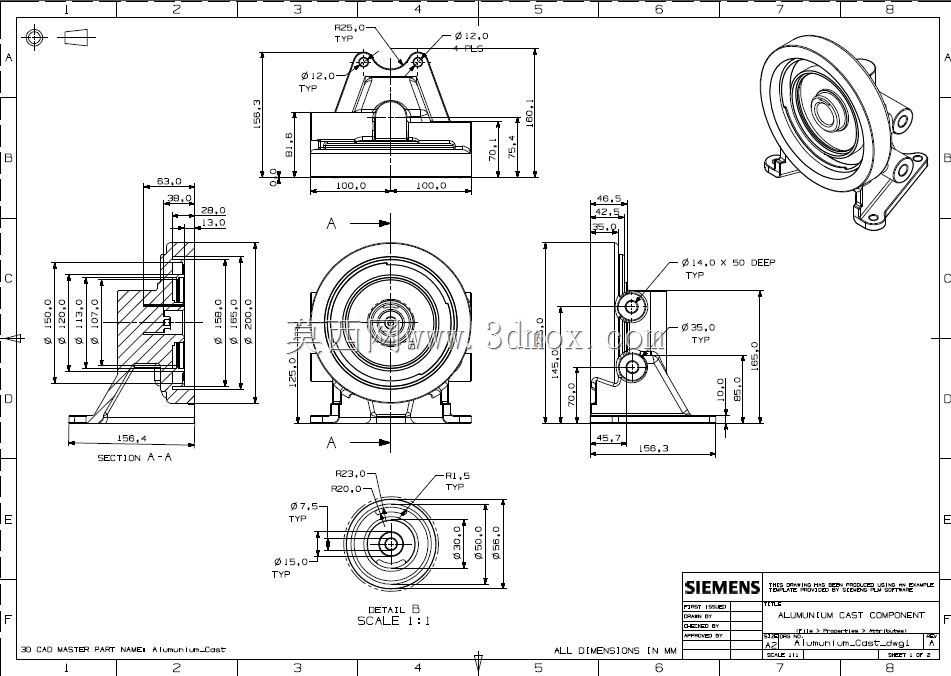

这款铝铸件主要应用于中小型流体输送设备、小型动力传动单元以及便携型工业泵体的核心承载部位，在轻工生产流水线的辅助动力模块、小型暖通设备的流体增压单元、实验室小型流体循环装置中都能见到这类结构的身影，作为核心的支撑与传动衔接部件，它承担着容纳回转组件、连接动力输入轴、固定设备整体安装位的多重作用，能够在设备运行过程中为内部回转零件提供稳定的定位基准，同时将运转产生的振动通过底部支座传导至设备安装基座，降低整体运行的共振风险。从功能特性来看，该铝铸件采用一体铸造成型工艺，主体的涡旋盘结构经过精密的型面设计，能够配合内部的回转叶轮形成连续的容积变化腔，实现流体的平稳增压输送，侧面预留的多组接口位可分别适配进气、出气以及压力检测管路的安装，底部的一体化支座设置了对称的安装孔位，无需额外加装连接支架即可直接固定在设备安装面板上，减少了装配环节的零件数量，也降低了多零件连接带来的密封失效风险。在设计思路上，这款铸件充分考虑了铝合金材料的铸造流动性与结构强度平衡，主体涡旋部分的壁厚采用均匀过渡设计，避免壁厚突变导致的铸造缩孔、冷隔缺陷，同时在涡旋盘与支座的连接位置设置了渐变式加强筋，既能够提升整体结构的抗扭强度，也不会过多增加铸件的整体重量，适配便携类设备对部件轻量化的要求。外形尺寸方面，该铸件主体涡旋盘的外径适配常规100mm规格的配套叶轮组件，整体轴向长度控制在120mm范围内，底部支座的安装孔中心距遵循通用小型动力部件的安装规范，横向孔距为80mm、纵向孔距为60mm，可直接匹配市面上多数同功率等级的动力单元安装面板，安装边界预留了足够的管路连接空间，侧面接口距离安装面的高度为45mm，能够保证外接管路安装后不会与设备基座产生干涉，同时铸件的所有边角都做了R2-R3的圆角过渡处理，既符合铸造工艺的脱模要求，也能避免装配过程中尖锐边角带来的操作安全隐患。在实际使用场景中，这款铝铸件能够适配0.5-2kW功率区间的动力输入，工作环境温度覆盖-20℃到120℃的常规工业使用范围，铝合金材质本身的导热性能也能够帮助设备在运行过程中快速散出内部回转组件产生的热量，降低设备长时间运行的过热风险，相比传统的铸铁材质同功能部件，重量能够降低40%以上，非常适合对设备自重有严格要求的移动型工业装置、车载辅助动力单元等场景使用。
