家用手持曲面造型吹风机外壳结构设计

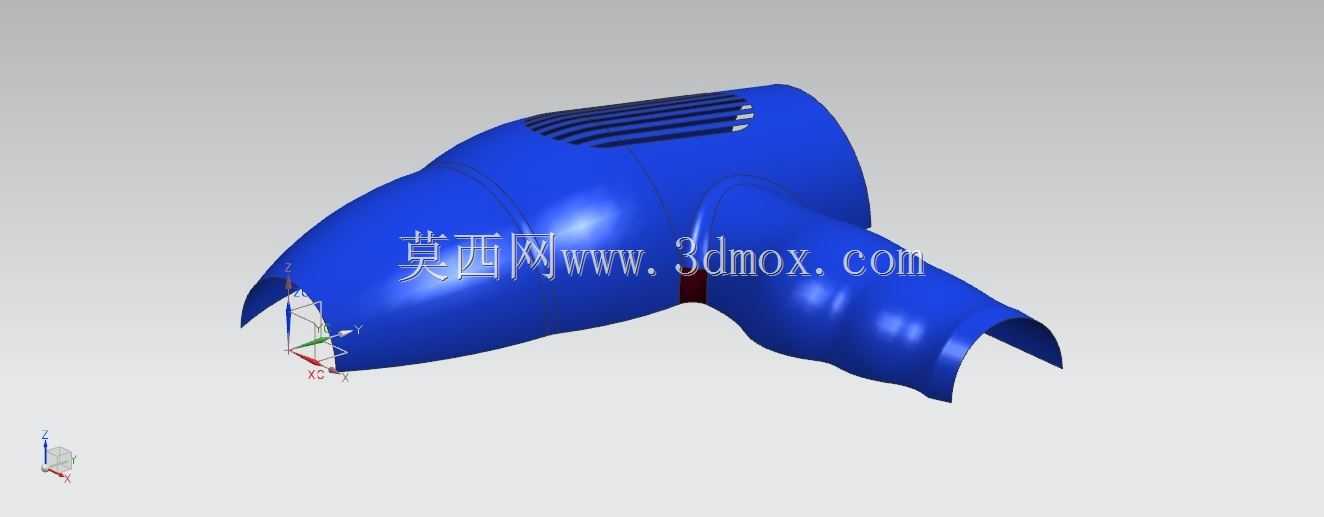

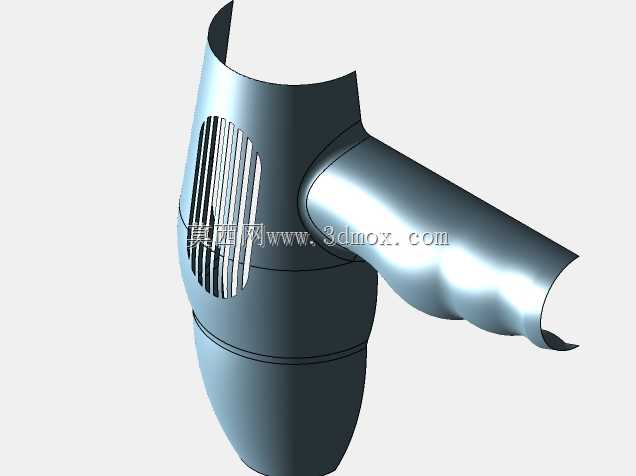

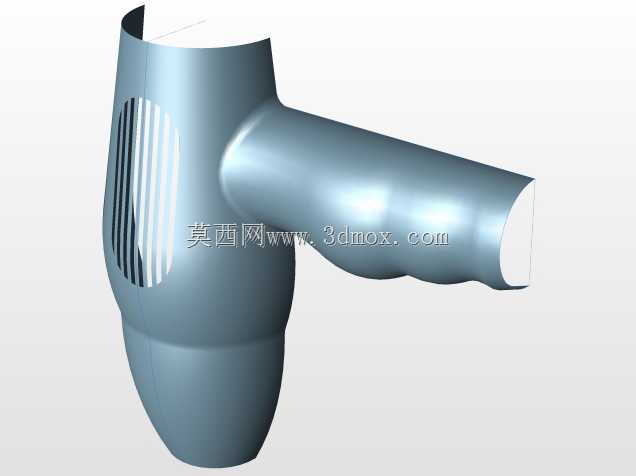

这款吹风机外壳结构主要面向家用个护电器场景，适配日常家庭干发、美发造型等核心使用需求，同时也可适配酒店客房、美发沙龙入门款手持吹风设备的配套壳体选型。作为手持类小家电的核心外装部件，该结构需要同时兼顾握持手感、内部组件容纳空间、气流导向效率与外观辨识度多重需求。从功能特性来看，壳体整体采用流线型曲面构型，进风段设置了规整的格栅式进风开口，能够在保障进风通量的前提下，阻挡大体积杂物进入内部风道，避免缠绕发热组件与风轮造成故障；握持段采用符合人体工学的收腰曲面弧度，贴合日常持握时的手掌贴合角度，长时间握持操作不易产生酸胀感；出风段做了渐缩式的导流曲面设计，能够对内部吹出的气流做聚拢导向，减少气流在壳体内壁的紊流损耗，提升出风的集中性与干发效率。在设计思路上，整体采用一体化曲面建模逻辑，将进风仓、握持段、出风导风段做顺滑的曲面过渡，没有突兀的棱角转折，既能够降低日常使用中磕碰带来的壳体损伤风险，也能减少生产环节的曲面拼接工序，提升注塑成型的良品率。建模过程中充分考虑了壳体的壁厚均匀性，整体壁厚控制在适合注塑加工的均匀区间，避免壁厚差异过大导致的注塑缩痕、翘曲问题，同时在进风格栅、壳体衔接位置做了对应的加强筋布局预留，在不额外增加壳体整体厚度的前提下提升结构抗挤压、抗摔落的强度。从安装边界来看，壳体内部预留了发热组件、风轮组件、控制开关与电源线的安装卡位，各组件的安装空间做了精准的尺寸避让，内部腔体的尺寸边界能够适配常规功率的家用吹风机核心组件安装，不需要额外做结构裁切调整；壳体的拼接位置做了错位卡扣结构的预留，组装时可以通过卡扣实现上下壳体的快速扣合，配合少量固定点位即可实现稳固连接，能够有效提升整机组装的生产效率。外形上整体采用流畅的曲面造型，没有多余的外置凸起结构，日常放置时能够平稳贴合台面，不易滑落，同时顺滑的外表面也更便于日常清洁，擦拭时不会有积灰的死角缝隙。
