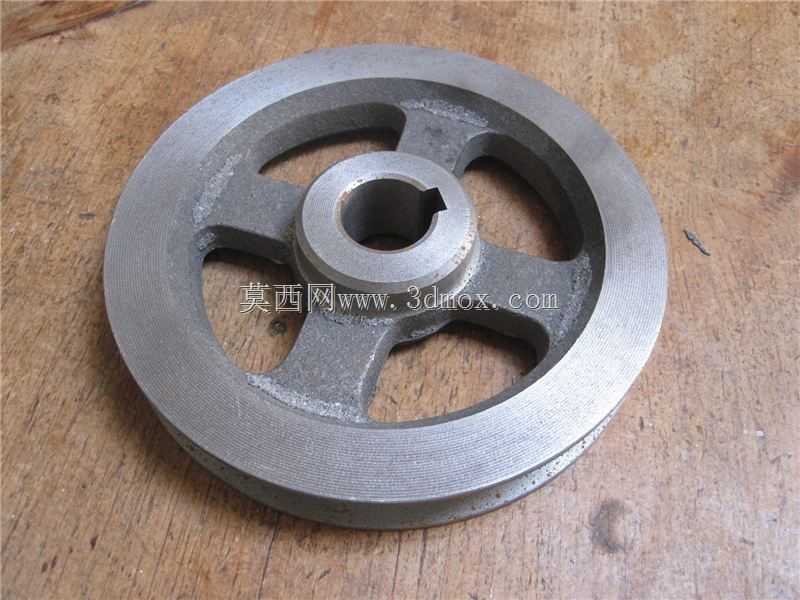

四辐式单槽V型传动皮带轮结构

这款带轮是机械传动系统中常用的挠性传动部件，主要应用在中小功率的动力传递场景中，常见于农用机械、轻工输送设备、小型机床辅机、家用机电产品的传动链路里，用来在电机轴与工作机轴之间传递旋转扭矩，同时可通过搭配不同直径的带轮实现转速的调整，适配不同工况下的从动端转速需求。该带轮采用单V型槽设计，槽型截面匹配标准V带的楔角，工作时依靠V带侧面与轮槽的摩擦力传递动力，相比平带传动能提供更大的接触摩擦力，传动效率更高，打滑率更低，适合中心距适中的两轴之间的动力传输。轮体采用四辐条式结构设计，在保证轮体整体结构强度、满足高速旋转下抗形变能力的前提下，大幅减少了轮体的整体重量，降低了旋转时的转动惯量，既减少了启动阶段的动力损耗，也降低了辐条位置的应力集中风险，长期运转下不易出现辐条断裂的失效问题。中心轮毂位置设计有标准键槽，安装时可通过平键与传动轴实现周向固定，避免带轮与轴之间出现相对转动，保证扭矩传递的可靠性，轮毂部分做了加厚处理，提升了与轴配合段的接触长度，让轴孔的受力更均匀，减少轴孔磨损带来的传动偏心问题。轮缘部分的槽面做了精车处理，表面粗糙度控制在合理范围，既保证V带与槽面的摩擦系数足够，又避免过于粗糙的表面加速V带的磨损，延长传动带的使用寿命。安装时需要保证两带轮的轮槽处于同一平面，避免偏角过大导致V带异常磨损或脱落，该带轮的轴向尺寸紧凑，可适配多数常规安装空间的传动布局，轮体的静平衡特性良好，在额定转速范围内运转平稳，振动量小，可有效降低传动系统的整体噪音。
