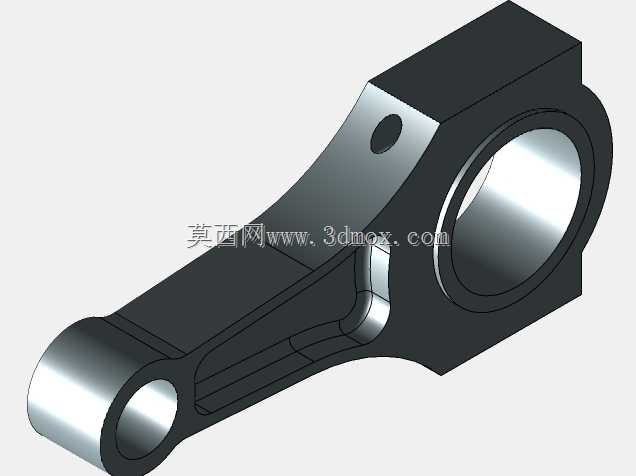

内燃机传动连杆结构三维数模

该零件为内燃机曲柄连杆机构核心传动构件，主要应用于往复式内燃机动力传输场景，可搭载于车用汽油机、柴油机以及小型通用动力设备中，承担活塞往复运动向曲轴旋转运动转换的核心传动功能，是动力输出路径上的关键受力部件。在实际设备运行过程中，该零件需要周期性承受燃气爆发压力、往复惯性力以及旋转离心力的复合交变载荷，因此整体结构设计围绕高载荷承载、轻量化、抗疲劳性能三个核心方向展开。从结构设计来看，零件大端为环形轴孔结构，用于与曲轴曲柄销配合安装，孔壁预留了足够的轴瓦装配厚度，可保证配合面的耐磨性能与装配同轴度；小端为尺寸更小的环形轴孔，用于通过活塞销与活塞组件连接，孔端可根据润滑需求设计油槽或衬套安装位，适配不同润滑方案的内燃机结构。连接大端与小端的杆身采用工字形截面设计，在保证整体抗弯、抗扭刚度的前提下，尽可能去除非受力区域的冗余材料，有效降低零件自身重量，减小往复运动产生的惯性载荷，降低内燃机运行过程中的振动与冲击。大端侧面设计有定位小孔，用于装配过程中的周向定位，保证连杆盖与杆身的装配精度，避免运行过程中出现错位磨损。从安装边界来看，大端轴孔内径适配对应规格的曲轴曲柄销直径，小端轴孔内径匹配对应尺寸的活塞销，杆身长度严格对应活塞行程与曲轴回转半径的设计参数，安装后可保证活塞在上止点、下止点位置的行程精度，避免出现撞缸、运动干涉等问题。零件整体外形经过圆弧过渡处理，所有应力集中区域均做了圆角优化，可有效分散交变载荷作用下的应力峰值，提升零件的疲劳使用寿命，适配内燃机高转速、高负荷的长期运行工况。
