三辐式流线型手轮操作部件结构设计

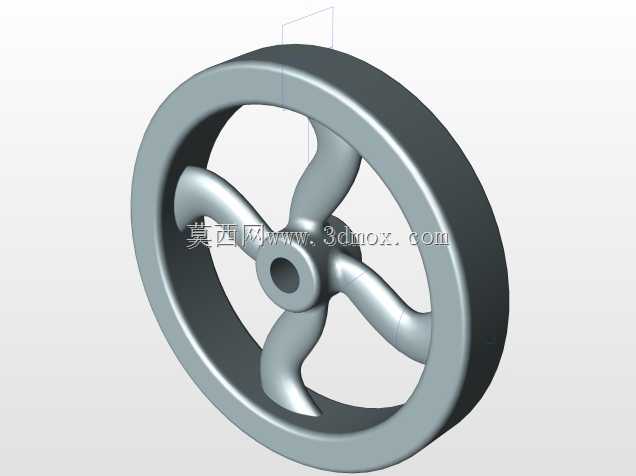

这款三辐式流线型手轮是工业设备手动操控系统中的核心操作部件，广泛应用于各类需要手动调节、启闭、进给控制的工业场景中，常见于管道阀门的开度调节、机床设备的进给手调、工业炉窑的风门控制、输送设备的张紧度调节以及各类试验装置的参数微调环节，是设备操作人员与机械本体之间实现力传递与操作交互的关键媒介。在实际生产作业中，操作人员通过握持手轮外缘施加圆周方向的扭矩，即可将旋转动作传递至设备的调节轴端，实现对设备运行参数的精准手动控制，相比直柄式操作件，轮状手轮能够提供更大的力臂，在同等施力条件下输出更大的调节扭矩，大幅降低操作人员的劳动强度，同时圆周式的握持结构允许操作人员在任意角度施力，适配狭窄安装空间下的操作需求。该手轮采用三辐条支撑结构设计，摒弃了传统直辐条的生硬造型，将辐条设计为流畅的扭转流线形态，在保证结构支撑强度的前提下，有效降低了手轮整体的自重，减少了材料消耗，同时流线型的辐条曲面能够分散轮盘承受的扭矩载荷，避免应力集中导致的辐条断裂问题，提升部件的长期使用可靠性。手轮中心设计有阶梯式安装轴孔，轴孔中部预留有键槽安装位，能够与标准直径的调节轴实现周向固定，保证扭矩传递过程中不会出现打滑空转的问题，轴孔的阶梯端面可与轴端的锁紧挡圈配合实现轴向定位，防止手轮在操作过程中出现轴向窜动。手轮外缘采用宽边轮缘设计，轮缘表面做圆弧过渡处理，握持时贴合手掌轮廓，长时间操作不易产生硌手的不适感，轮缘的厚度经过力学优化，既保证了足够的结构刚度，在施加较大操作力时不会出现轮缘变形，又不会因过厚导致握持打滑。从安装边界来看，该手轮的整体外径适配中小扭矩调节场景的安装需求，轴向厚度较薄，不会占用过多的设备外侧安装空间，可直接安装在设备的操作面板外侧或轴端伸出位置，无需额外设计复杂的安装支架，适配绝大多数通用工业设备的手动调节轴安装尺寸。在设计过程中，针对手轮的受力特性做了针对性的结构优化，三辐条的分布角度经过力学计算，保证任意施力角度下至少有两根辐条承受主要载荷，避免单根辐条过载失效，流线型的辐条造型也减少了铸造或注塑成型过程中的应力残留，提升部件的成品率与使用寿命。
