优化款轻型车辆承载底盘框架结构

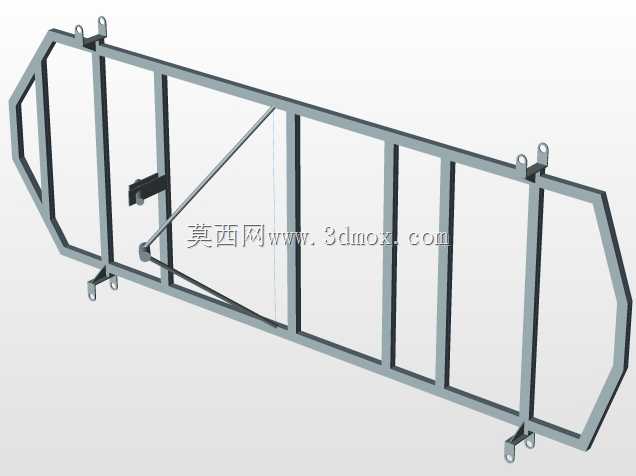

该底盘框架主要应用于小型非道路作业车辆、短途低速运载车辆以及定制化改装特种小车的承载基体场景，作为整车的核心安装承载结构，承担着固定动力单元、行走机构、转向系统、作业载具以及驾乘部件的核心作用，所有上部载荷与行驶过程中的冲击载荷都会通过该框架传递至行走轮组，是整车可靠性的核心基础构件。从功能特性来看，这款优化后的底盘在原有基础框架上增设了垂直加强杆，有效提升了框架整体的抗扭刚度与抗弯承载能力，在车辆经过颠簸路面、单侧轮组受冲击时，框架不会出现过度形变导致的部件错位问题；同时调整了转向柱的安装角度，让转向操作的力传导路径更顺畅，减少转向过程中的卡滞与虚位，提升转向操作的精准度与平顺性；新增的后轮支架结构则优化了后轮的安装定位基准，既可以适配更多规格的后轮行走组件，也能强化后轮与主框架的连接强度，避免重载或急刹工况下后轮连接部位出现开裂、位移的问题。在设计思路上，这款底盘采用了框型桁架式结构，通过多根横向、纵向以及斜向的杆件拼接形成稳定的受力体系，在保证整体结构强度的前提下尽可能降低框架自重，减少无效载荷消耗；框架边缘做了切角收边处理，既可以避免尖锐边角带来的安装磕碰风险，也能适配窄体车身的布局需求，预留出车轮转向的活动空间；框架上预设的多处带孔吊耳结构，分别对应动力部件、车身覆盖件、悬挂组件、载物平台的安装点位，无需后期额外打孔焊接，降低整车装配的加工难度。从安装边界来看，该底盘整体为长条形窄幅框架结构，宽度适配1.2米以内的窄体车身布局，长度可覆盖2.2米至2.8米区间的小型车辆轴距需求，各安装吊耳的孔位统一采用通用安装尺寸，可适配常规规格的减震组件、转向机、轮轴连接件；框架底部的安装支脚预留了足够的离地间隙，可适配直径300mm至400mm的行走轮组，避免行驶过程中框架底部与路面凸起发生剐蹭；转向柱安装位调整后，转向操作机构的安装位置更符合人体工程学布局，驾乘人员的操作姿态更自然，长时间操作也不易产生疲劳。斜向加强筋的布置精准对应了框架受力的薄弱区域，在车辆加速、制动以及转向时产生的交变载荷可以通过斜向杆件快速分散至整个框架，避免局部应力集中导致的结构疲劳损坏，整体结构兼顾了轻量化与耐用性，适合小型运载车辆、园区作业巡检车、定制改装休闲车辆的底盘搭建使用。
