外螺纹式软管连接接头结构设计

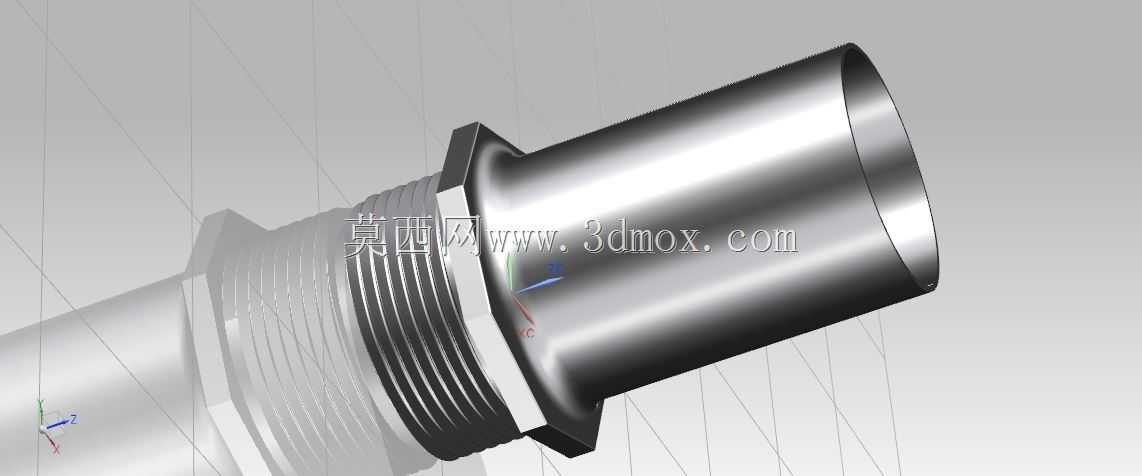

这款软管连接器是流体输送管路系统中的核心转接部件，主要应用在液压动力回路、气动控制管线、低压流体输送管路等场景中，承担硬质管路端口与柔性软管之间的密封衔接、应力缓冲作用，可适配橡胶软管、尼龙软管、编织增强软管等多种常见柔性管路材质，广泛覆盖工业设备装配、农业机械管路布设、工程机械液压系统搭建等领域的管路连接需求。从功能特性来看，该接头采用外螺纹加六角拧动台的结构设计，外螺纹段用于和设备端的内螺纹接口实现刚性螺纹连接，六角台结构可适配标准扳手施加拧紧力矩，保证螺纹配合的预紧力充足，避免管路承压时出现螺纹松脱、密封失效的问题；接头插入软管的一端采用阶梯式变径设计，端部做了圆滑倒角处理，既可以在装配时顺畅插入软管内孔，避免刮伤软管内壁造成密封隐患，又能通过阶梯外径与软管内壁形成过盈配合，搭配喉箍或者扣压工艺即可实现软管与接头的牢固连接，在额定工作压力下不会出现软管拔脱、流体渗漏的问题。从设计思路层面，这款接头在建模时充分考虑了实际安装的边界限制：六角台的对边尺寸严格遵循标准紧固件的尺寸规范，保证常规扳手有足够的拧动空间，不会出现扳手无法卡合的干涉问题；螺纹段的长度经过合理匹配，既保证螺纹啮合的牙数满足承压强度要求，又不会因为螺纹过长导致安装后接头突出设备端过多，挤占周边管路的布设空间；插入软管的柱段长度参考了常规软管扣压的安全长度要求，保证扣压后有足够的接触面积承担管路的轴向拉力，同时柱段表面做了细微的环形防滑槽结构设计，可进一步提升软管内壁与接头表面的摩擦力，降低软管受压滑脱的风险。外形尺寸方面，接头整体采用同轴回转体结构，最大外径位于六角拧动台位置，整体轴向长度紧凑，安装后不会在管路连接处形成过大的结构凸起，可适配空间较为局促的设备内部管路布设场景；接头内部采用等径通流孔设计，通流截面无突变，可减少流体经过接头时的压力损失，降低管路内部的紊流噪音与流体冲蚀效应，长期使用时可有效提升管路系统的运行稳定性。在密封设计上，螺纹段可搭配生料带或者组合密封垫圈实现端面与螺纹的双重密封，适配液压油、压缩空气、低压清水等多种常见流体介质的输送要求，接头的结构圆角过渡处理也避免了应力集中问题，在管路受到振动、轻微拉扯时可分散应力，提升接头的抗疲劳使用寿命。
