带花键轴段螺旋锥齿轮传动件结构

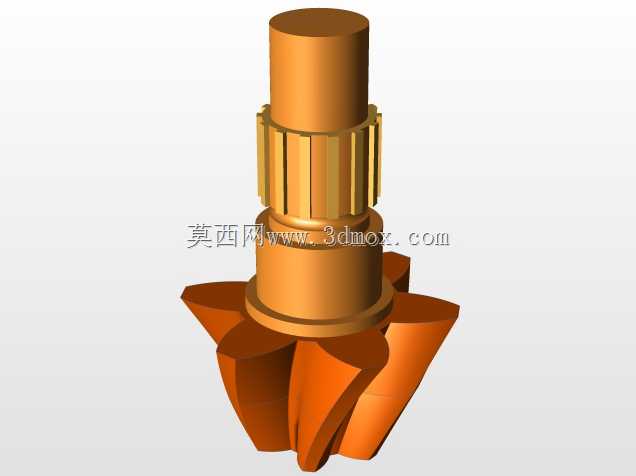

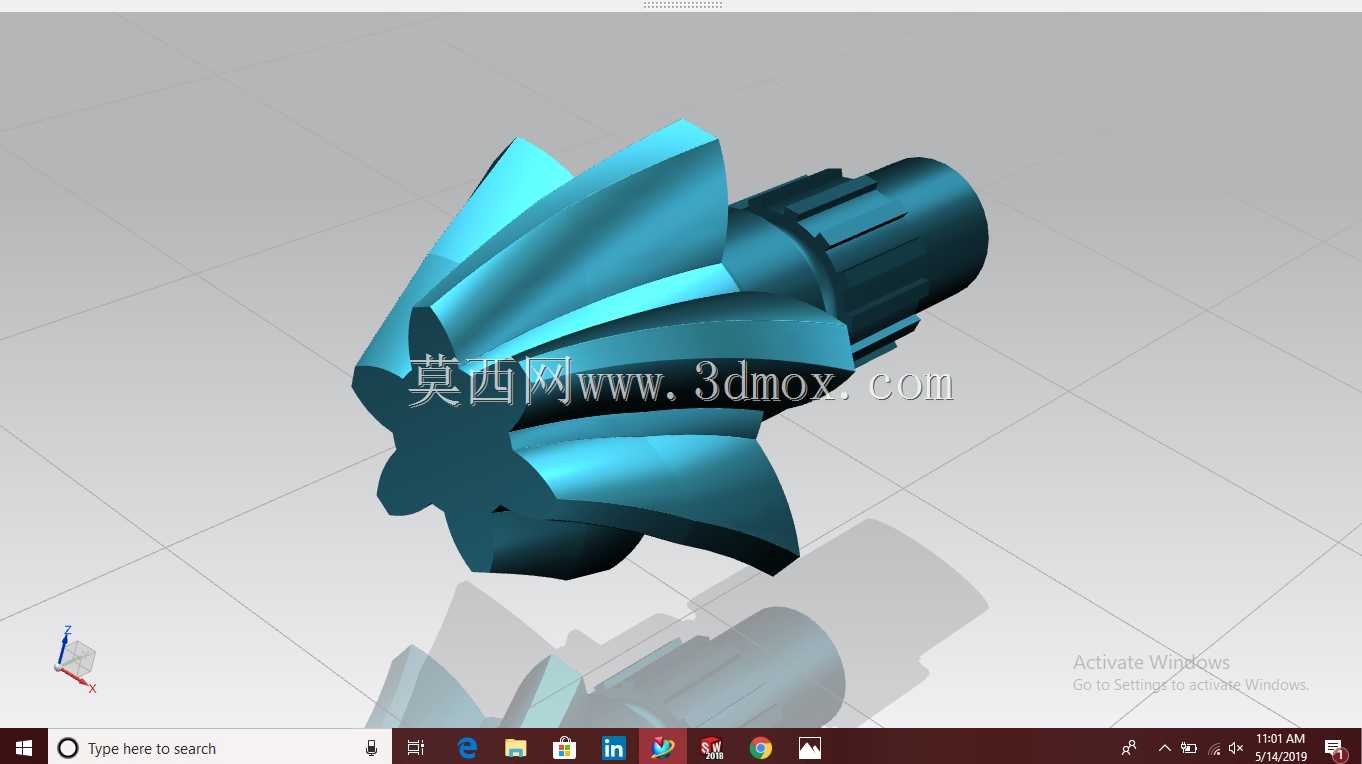

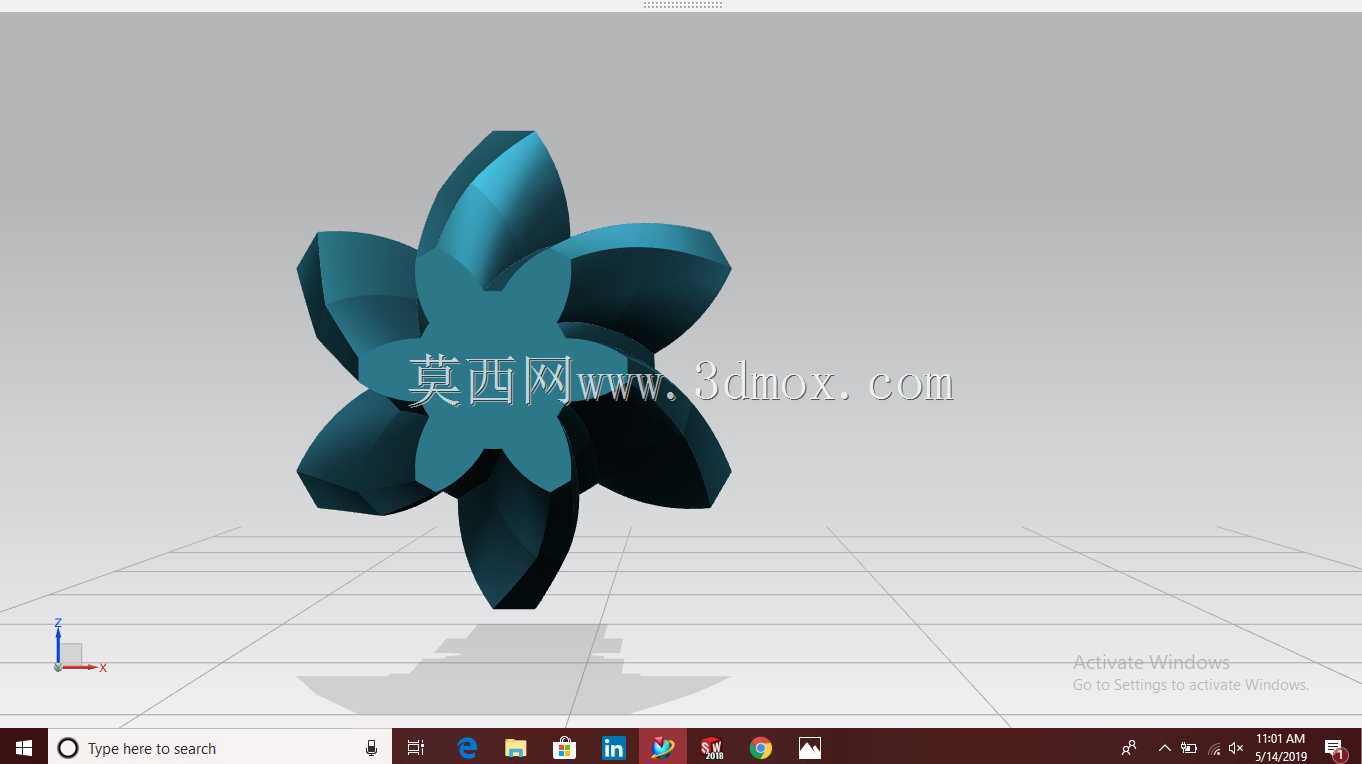

该带花键轴段的螺旋锥齿轮是动力传动系统中的核心啮合部件，主要应用于相交轴动力传递场景，常见于机床主轴传动箱、汽车驱动桥差速单元、工程机械行走机构、农业机械变速模块等需要改变动力传输方向、同时匹配扭矩转速转换需求的设备部位，能够在紧凑安装空间内实现稳定的交错轴动力传导，适配中高载荷、连续运转的工况要求。从功能特性来看，该零件集成了输入轴段、花键连接段、锥齿轮啮合段三个功能区域，上部圆柱轴段用于匹配轴承内圈实现径向支撑，保证轴系运转时的回转精度，避免啮合过程中出现径向窜动影响齿面接触精度；中部的外花键结构用于和外接传动轮毂、联轴部件实现周向固定，可传递较大扭矩的同时，方便装配阶段的轴向位置调整，补偿少量安装误差，相比平键连接拥有更高的对中性和承载能力，适合重载冲击工况下的动力连接；下部的螺旋锥齿轮齿部采用螺旋齿形设计，相比直齿锥齿轮拥有更高的重合度，啮合过程中齿面是逐步接触再逐步脱离，运转噪音更低、承载能力更强，齿面接触应力分布更均匀，能够有效降低齿面磨损速率，延长部件使用寿命。在设计思路上，该零件采用轴齿一体化结构设计，摒弃了传统齿轮与轴分体装配的方案，减少了装配环节的累积误差，省去了齿轮与轴之间的键连接结构，大幅提升了整体刚性，避免了分体结构在重载冲击下出现键槽压溃、连接松动的问题。设计过程中首先根据传动比要求确定锥齿轮的分锥角、模数、齿宽参数，保证啮合时的齿侧间隙符合传动精度要求，同时根据传递扭矩大小核算花键的齿面挤压强度、轴段的扭转强度与弯曲强度，确保各段直径满足载荷下的刚度要求，避免运转时出现挠曲变形影响齿面啮合轨迹。外形尺寸与安装边界方面，上部支撑轴段的直径与长度匹配常用深沟球轴承或圆锥滚子轴承的内圈安装尺寸，装配时轴段端面预留有轴承定位轴肩，保证轴承安装到位后轴向位置固定；花键段的外径略大于支撑轴段直径，形成定位台阶，方便外接连接件的轴向定位；下部锥齿轮的大端直径、齿顶圆边界与相邻传动部件预留足够安全间隙，避免运转时与周边壳体、其他传动件发生运动干涉，整体轴向尺寸紧凑，能够适配小空间的传动箱安装需求，装配时可从轴端依次压入轴承、连接轮毂，最后将锥齿轮段与配对锥齿轮调整好啮合接触区后完成轴系固定，安装维护便捷。
