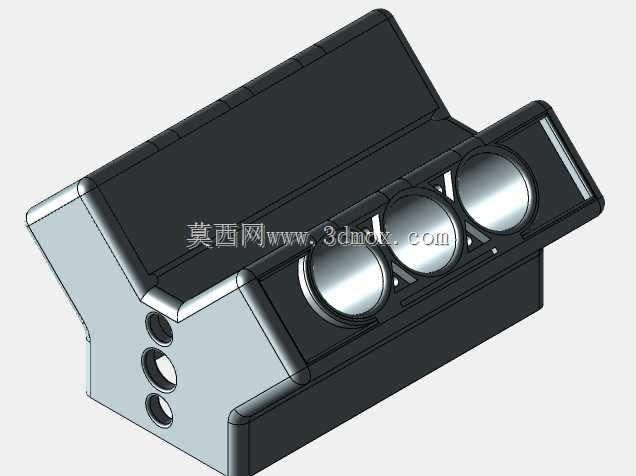

直列三缸发动机缸体结构三维数模

这款直列三缸发动机缸体，是内燃机动力总成的核心承载基体，广泛适配小排量乘用车、通用小型发电机组、农用作业机械、轻型摩托艇等动力场景，是整套动力系统实现配气、燃烧、动力输出的基础安装载体。在实际动力运行过程中，缸体需要承接活塞往复运动的高频冲击、燃烧室内高温高压燃气的持续作用，同时为曲轴连杆机构、配气机构、冷却润滑回路、燃油供给组件提供精准的安装定位基准，还要整合发动机周边附件的安装点位，保障整套动力单元在复杂工况下的结构稳定性与运行可靠性。从设计思路来看，这款缸体采用直列三缸的排布结构，在保证足够动力输出扭矩与功率区间的前提下，尽可能压缩了动力单元的整体轴向尺寸，适配小排量动力设备紧凑的机舱布局需求；缸体主体采用集成式腔体设计，将冷却水套、润滑油道与主体结构一体整合，减少了额外密封连接环节，降低了运行过程中出现油水渗漏的风险，同时提升了缸体整体的结构刚度，能够更好地抵消三缸结构运行过程中产生的一阶往复惯性力矩，提升动力运行的平顺性。外形与安装边界层面，这款缸体的三个气缸腔沿轴向等距排布，缸筒内壁做了高精度的配合面设计，能够与活塞组件形成稳定的滑动密封配合；缸体侧面预留了润滑油道接口与冷却回路的连通点位，端面设置了与缸盖、油底壳连接的密封贴合面与螺栓安装孔位，所有安装孔位的位置度、贴合面的平面度都经过严谨的公差匹配，能够保证装配后各组件的同轴度与密封性能；缸体侧部还预留了发动机悬置安装点位、附件驱动组件的安装基面，能够直接适配配套的飞轮壳、正时机构、进排气歧管等周边组件的安装需求，无需额外做结构改制即可完成整套动力单元的组装。在细节设计上，缸体下部设置了曲轴安装的主轴承座结构，能够为曲轴提供稳定的旋转支撑，保证曲轴在高速旋转过程中的径向跳动量控制在合理区间；缸体壁厚采用渐变式设计，在燃烧室周边、主轴承座等受力集中的区域做了局部加厚强化，在非受力的腔体区域适当优化壁厚，在保证整体结构强度满足额定工况运行要求的前提下，尽可能降低缸体自身重量，助力动力单元实现轻量化设计目标，提升配套设备的动力重量比。
