二冲程发动机缸体连接结构三维设计

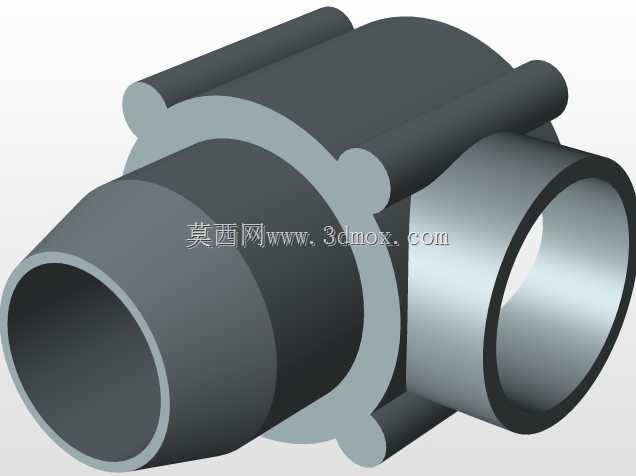

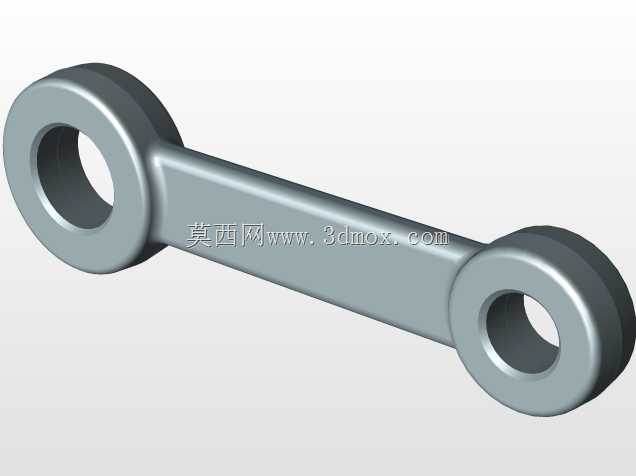

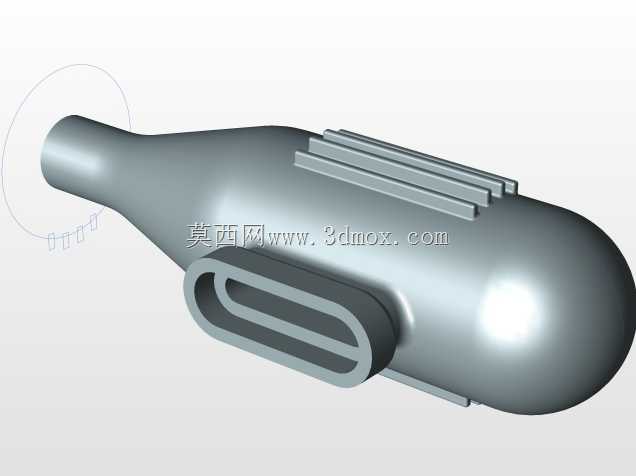

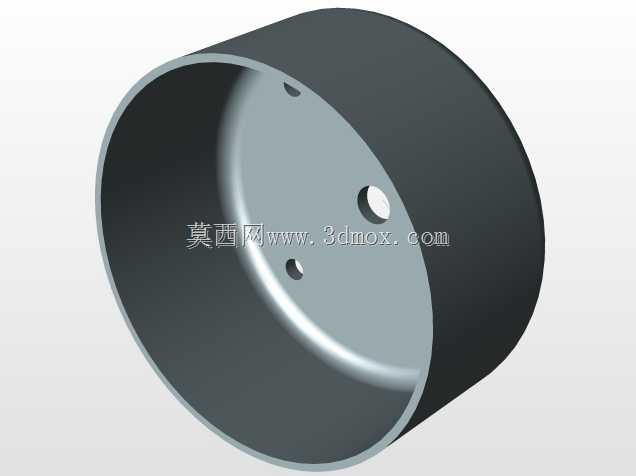

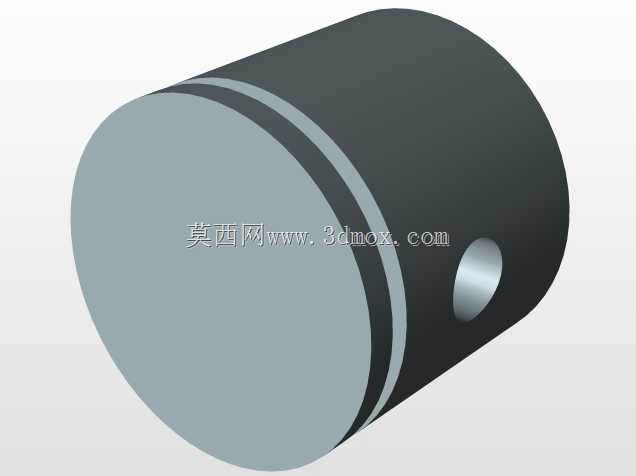

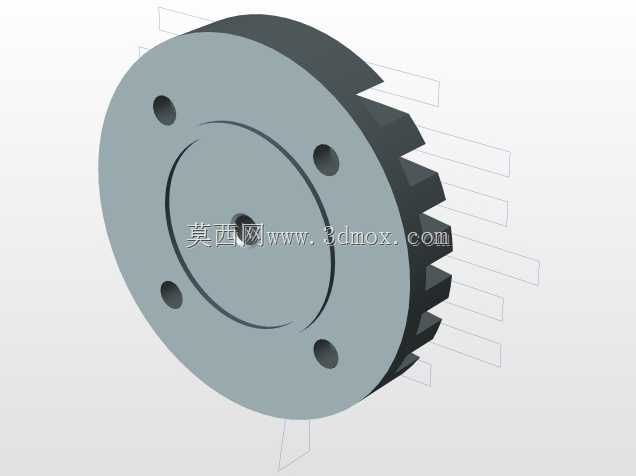

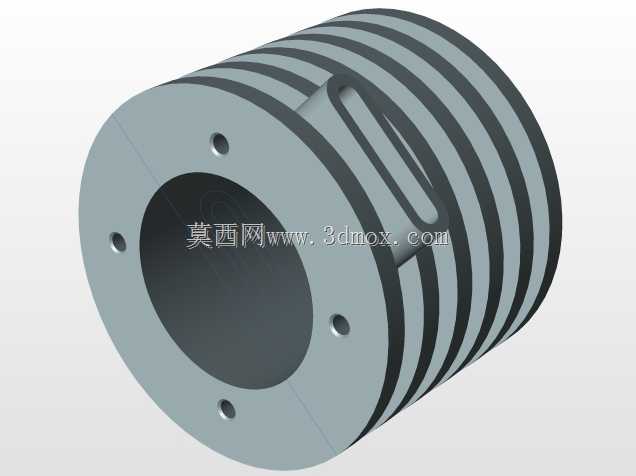

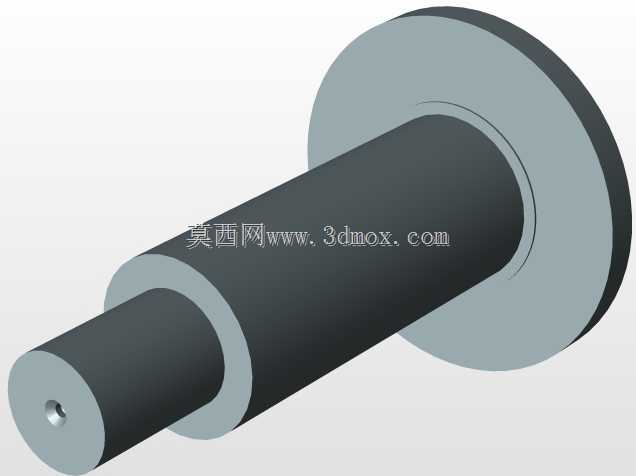

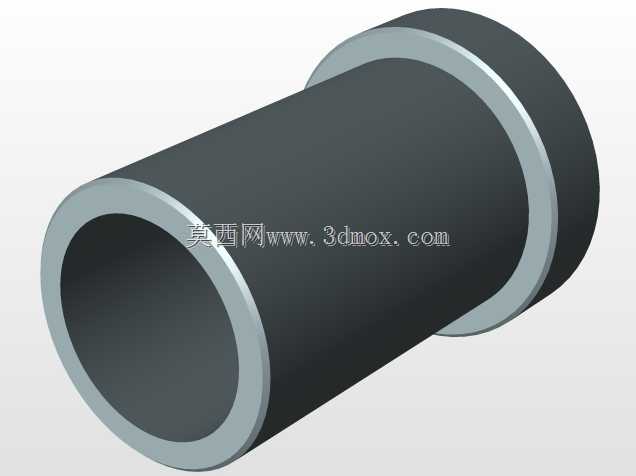

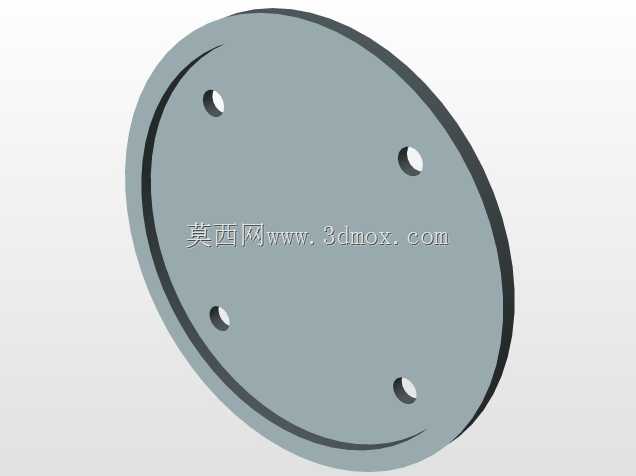

这款二冲程发动机核心连接结构，主要面向小型通用动力场景设计，可适配园林作业机械、小型代步摩托、便携发电机组、航模动力单元等对动力单元体积重量有严格限制的应用场景，作为内燃机完成进气、压缩、做功、排气循环的核心承载部件，承担着密封燃烧腔、连通进排气通路、固定外围辅助管路、对接传动输出端的核心功能，是二冲程动力单元实现稳定动力输出的基础结构件。从实际使用需求出发，该结构的设计首先围绕二冲程发动机的工作特性展开，因二冲程发动机曲轴每旋转一圈即可完成一次做功循环，相比同排量四冲程发动机功率密度更高，但缸体部位的热负荷、振动冲击也更为显著，因此在结构设计时，主体腔体采用等壁厚渐变的回转结构，中部设置环形加强凸缘，既能够为缸套提供稳定的安装定位基准，也可以通过凸缘结构分散燃烧做功时产生的径向冲击力，避免腔体长期受交变载荷出现形变开裂。结构两侧的大口径直通通道分别对接进气歧管与排气通路，通道与主腔体的过渡位置采用大圆角顺滑衔接，尽可能降低进排气过程中的气流阻力，提升二冲程发动机的扫气效率，让新鲜混合气能够更充分地填充燃烧腔，同时将燃烧后的废气尽可能彻底排出，减少残余废气对燃烧效率的影响。主腔体外侧延伸出的多组柱状凸台结构，分别用于安装固定燃油管路、润滑通路、散热连接支架以及传感器安装座，凸台根部均设置圆角过渡结构，避免应力集中导致的连接部位断裂，同时所有凸台的安装孔位均采用统一的基准坐标设计，能够与外围配套部件实现无干涉装配，减少现场安装时的调整工作量。在安装边界设计上，该结构的轴向总长、径向最大尺寸均严格适配小型动力舱的安装空间要求，两端的对接端面采用精加工基准面设计，平面度控制在合理公差范围内，能够保证与端盖、传动箱体连接时的密封性能，避免出现漏气、漏油问题，影响发动机的正常运行。结构外侧的环形安装边预留了均匀分布的紧固螺栓孔位，孔位间距经过精确计算，能够保证螺栓锁紧时压紧力均匀分布在密封端面上，不会出现局部压紧力不足导致的密封失效问题。整体结构在满足强度、刚度要求的前提下，尽可能去除了非承载区域的多余材料，既降低了部件自身重量，也减少了生产制造时的材料消耗，同时兼顾了铸造加工的工艺性，所有棱角位置均设置了符合铸造要求的脱模斜度与圆角，能够适配常规砂型铸造、压铸等批量生产工艺，降低量产阶段的加工难度与生产成本，能够满足小型通用动力设备对核心部件可靠性、经济性的双重要求。
