多层组合式重力压铸模具结构设计

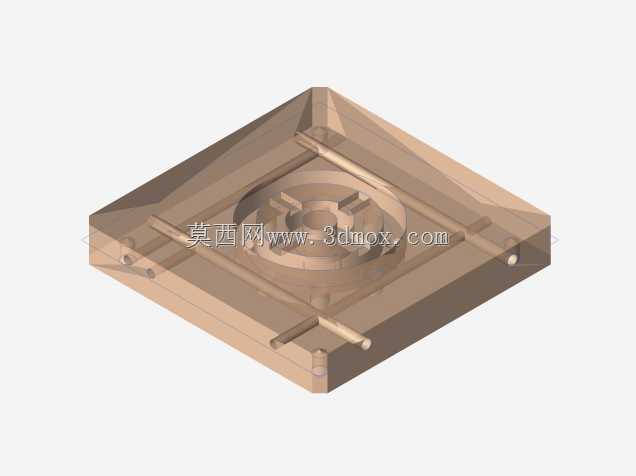

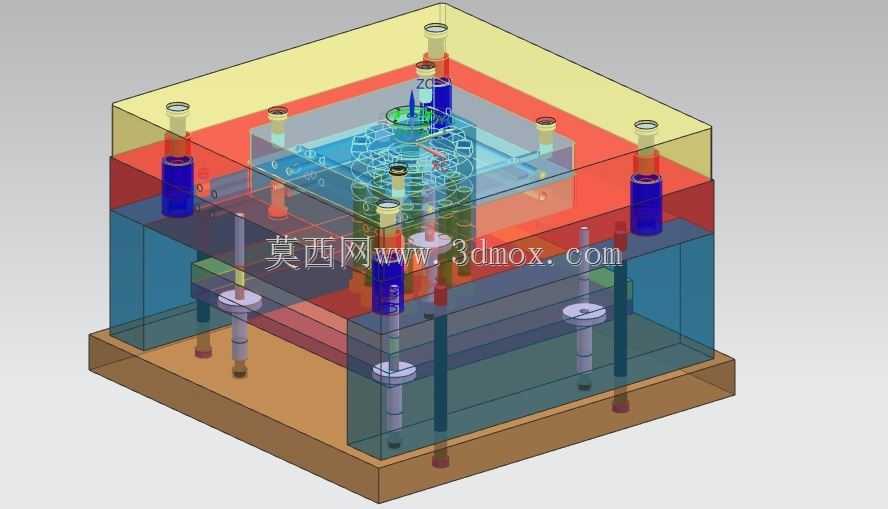

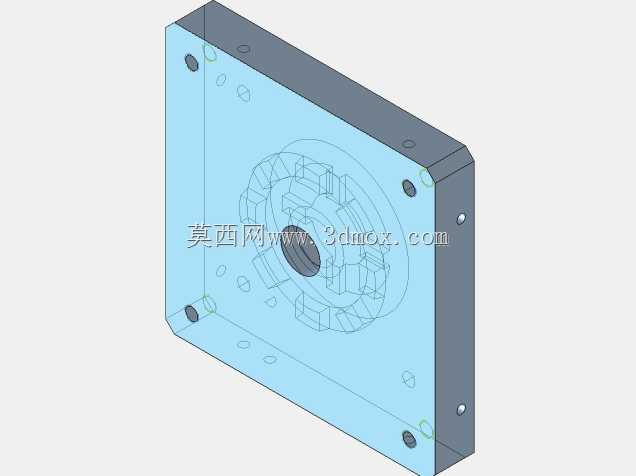

这套重力压铸模具主要应用于有色金属零部件的重力浇注成型场景，适配汽车、通用机械领域中小尺寸复杂结构铸件的批量生产需求，依靠金属液自身重力完成充型过程，相比高压压铸具备更低的设备投入成本，适合多品种小批量的铸件生产工况。模具整体采用多层叠装的模架结构，从下到上依次设置了模脚承托层、顶出机构层、动模型腔层、定模进料层以及定位锁紧层，各层之间通过精密导柱导套完成对位，合模过程中可保证各层组件的同轴度误差控制在成型工艺允许范围内，避免出现错模、飞边等成型缺陷。在功能设计上，模具内部整合了完整的浇注流道、成型型腔、顶出复位以及冷却辅助结构：浇注流道从定模侧的进料口延伸至型腔各处，流道截面采用渐变式设计，可引导金属液平稳填充型腔，减少卷气、夹渣等问题；顶出机构采用多顶杆均匀排布的设计，顶出力可均匀作用在铸件的各个受力位置，避免顶出过程中出现铸件变形、顶白等缺陷，同时配套设置了复位杆结构，合模过程中可带动顶出板自动回到初始位置，为下一次浇注循环做好准备。设计过程中充分考虑了实际生产的操作便利性与安装边界，模具整体外形为规整的立方结构，外部安装面预留了标准的模架固定槽与吊装孔位，可直接适配常规吨位的重力浇注机工作台安装尺寸，不需要额外制作过渡连接工装；各层模板之间设置了定位销与锁紧螺栓位，日常维护过程中可快速拆分清理型腔、更换易损镶件，大幅降低生产过程中的停机维护时长。模具内部的型腔区域根据铸件的结构特点做了模块化拆分，对于铸件上的复杂凸起、深腔结构单独设计了镶件结构，既可以降低整体模板的加工难度，也可以在局部结构磨损后单独更换镶件，有效延长整套模具的整体使用寿命。同时在模具对应位置预留了冷却水道的安装空间，生产过程中可根据铸件的材质与壁厚情况接入冷却管路，调控模具各区域的温度分布，保证金属液在型腔内按照设定的顺序凝固，减少铸件内部缩孔、缩松等铸造缺陷，提升成型铸件的内部致密度与尺寸稳定性。
