可倾式金属熔化燃气炉结构设计

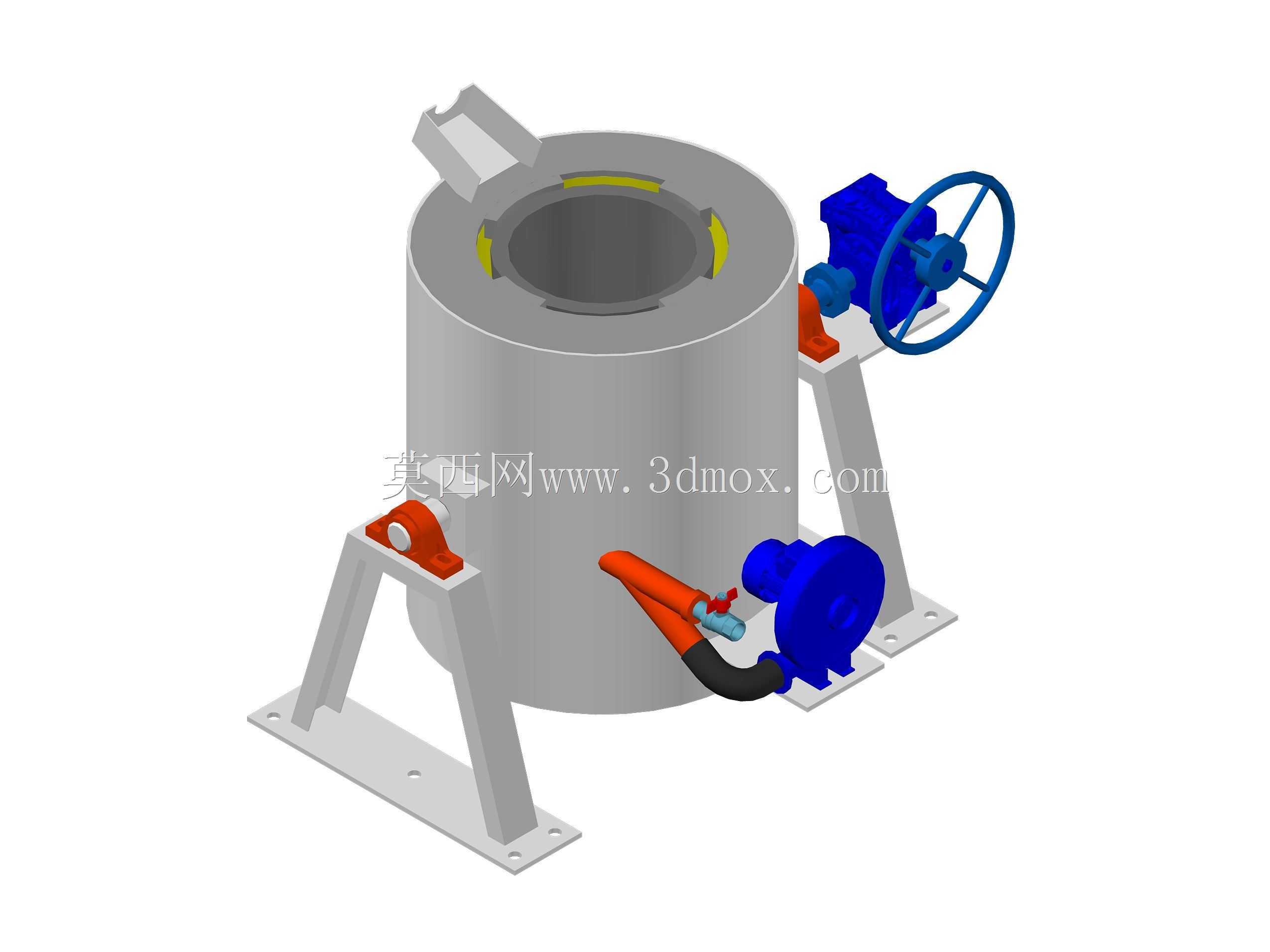

这款可倾式燃气熔化炉主要面向小型铸造车间、五金加工熔炼工位、贵金属回收作业场景设计，区别于大型固定式熔炼炉，其核心优势在于小批量金属熔炼作业的灵活性，无需配套大型吊装出料设备，单人即可完成熔融金属的倾倒浇注作业。从结构设计逻辑来看，整体采用对称式双支架支撑布局，炉体通过两侧带铰接座的支架固定在安装底板上，铰接转轴与炉体重心偏移量经过反复校核，确保倾转过程中操作力矩处于人工可轻松操控的范围，配套的手轮式蜗轮蜗杆倾转机构具备自锁特性，可在任意倾转角度锁止，避免熔融金属意外倾泻引发安全事故，手轮操作半径适配成年人站立操作的施力习惯，长时间操作不易产生疲劳。炉体本身采用圆筒形结构设计，顶部设置带观察口的可开合炉盖，既能够减少熔炼过程中的热量散失，提升燃气热效率，也可通过观察口实时监测内部金属熔化状态，无需频繁开启炉盖造成炉温波动；炉体下部连接的燃气燃烧组件搭配助风结构，可实现燃气与空气的预混燃烧，火焰直接作用于炉胆外壁，换热路径短，升温速度快，能够在较短时间内将有色金属、低熔点黑色金属加热至熔融状态，燃烧管路配套的控制阀可灵活调节火焰大小，匹配不同金属的熔炼温度需求。安装层面，底部支架采用带地脚安装孔的板式底座，安装时只需通过膨胀螺栓将底座固定在硬化混凝土地面即可，无需额外浇筑复杂的设备基础，整体安装边界紧凑，占地面积仅需2平方米左右，适合空间有限的小型加工车间布设。炉体倾转角度最大可达到95度，能够保证炉内熔融金属完全倾倒干净，减少残留金属液凝固后对下一炉熔炼的影响，支架与炉体铰接位置采用耐高温的铰接轴套，可隔绝炉体传导的高温，避免铰接位置因高温出现润滑失效、卡滞的问题，燃烧组件与炉体的连接部位采用耐高温密封结构，防止燃气泄漏同时减少热量外泄，设备周边操作区域的热辐射量控制在安全范围内，保障操作人员作业安全。在实际生产应用中，这类设备常被用于小批量铜、铝等有色金属铸件的熔炼浇注，也可用于废金属回收重熔作业，相比电加热熔炼炉，其无需配套大功率供电线路，在供电容量不足的郊县加工点位也可正常部署使用，设备维护难度低，易损件更换便捷，非常适合小规模生产场景的灵活生产需求。
