压盖填料函组件结构设计方案

这套压盖与填料函组件，是流体输送、动力传动类管路与设备轴端密封场景的核心配套部件，广泛应用在泵类设备、阀门总成、反应釜搅拌轴端、往复式动力设备的穿轴密封位置，核心作用是通过填料的径向挤压力实现轴与腔体之间的动密封或静密封，阻断设备内部介质沿轴间隙向外泄漏，同时阻挡外部粉尘、杂质侵入设备腔体，保障设备运行过程中的密封可靠性，避免介质泄漏带来的物料损耗、安全隐患与环境污染问题。

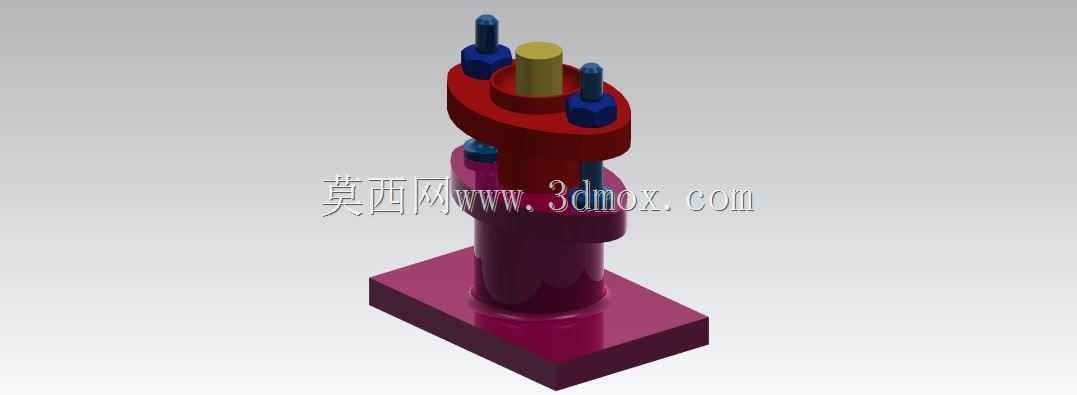

整套组件采用分层堆叠的装配结构，底部为方形安装基座，基座中心设置竖直的填料函筒体，筒体内腔用于填充密封填料，上部配套的压盖采用环形法兰式结构，通过周向均匀布置的三根紧固螺栓实现与下部结构的连接，旋紧螺栓时可带动压盖沿轴向平稳下压，对筒体内的填料施加均匀的轴向压力，迫使填料产生径向形变紧密贴合轴表面与函体内壁，实现可靠密封。中心位置的穿轴通道预留了合理的配合间隙，既可以保证穿过的轴件能够正常转动或往复移动，又能控制间隙值避免填料被挤出。

设计过程中充分考虑了实际工况的使用需求，方形安装基座的边长与安装孔位按照通用配套设备的接口标准设定，可直接适配多数常规规格的泵、阀设备的密封腔安装位，不需要额外加工转接结构；压盖的螺栓孔采用均匀分布设计，保证紧固过程中压盖受力均匀，不会出现偏斜导致的填料受力不均、局部磨损过快的问题；压盖与填料函的配合止口设置了定位导向结构，装配时可快速对准位置，降低现场安装的对位难度，避免装配偏差导致的密封失效。

在结构细节处理上，压盖与填料接触的端面设计了微锥面导向结构，下压过程中可以更顺畅地将压力传导至填料层，避免填料局部卡滞；螺栓的长度预留了足够的调节余量，当填料出现磨损、密封性能下降时，不需要拆解整套组件，仅需适当紧固螺栓即可补偿填料的磨损量，延长密封组件的维护周期，降低设备运维的工作量与成本。整套结构没有冗余的复杂造型，所有结构特征都服务于密封、安装、调节的核心功能，整体外形紧凑，安装边界清晰，既可以独立作为密封配件使用，也可以作为核心密封单元集成到成套设备的设计中，适配常压到中压工况下的多种密封需求，在保证密封性能的同时兼顾了加工便利性与装配维护的便捷性。
