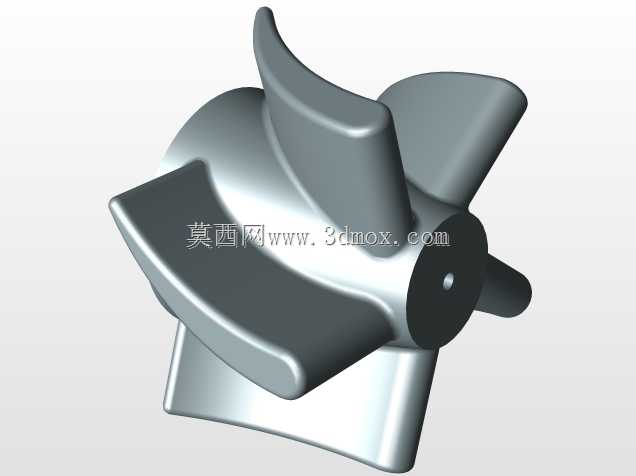

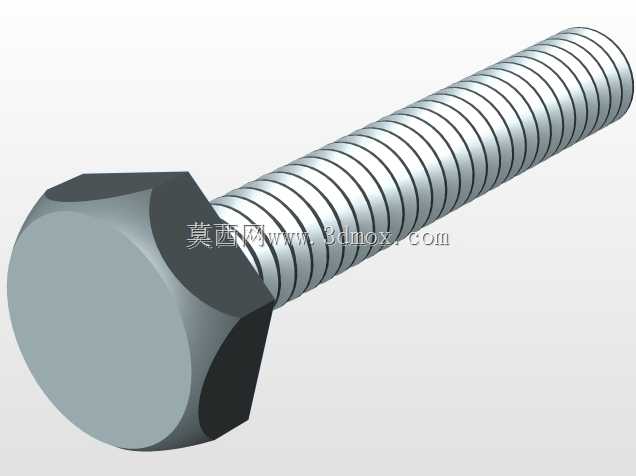

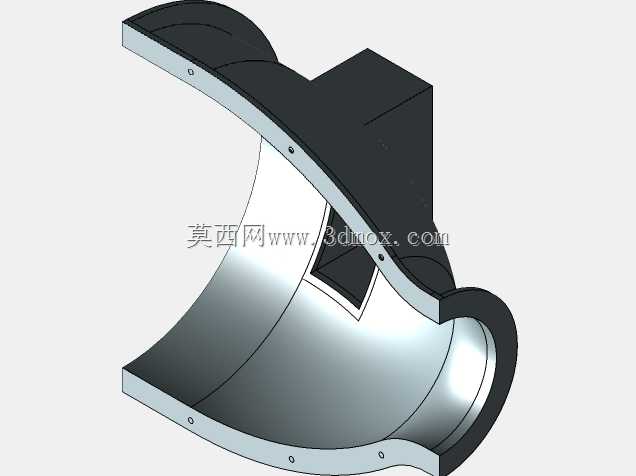

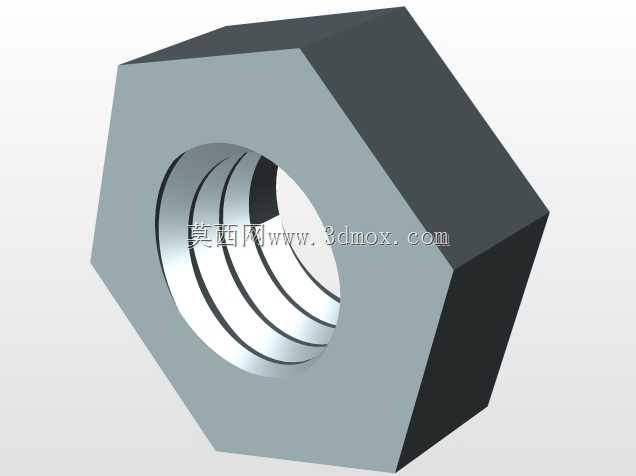

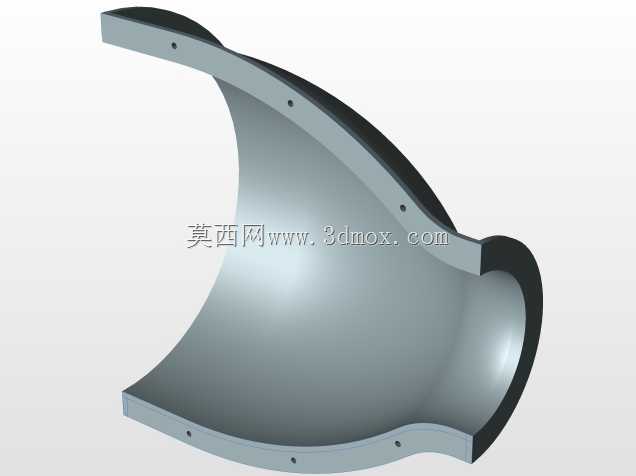

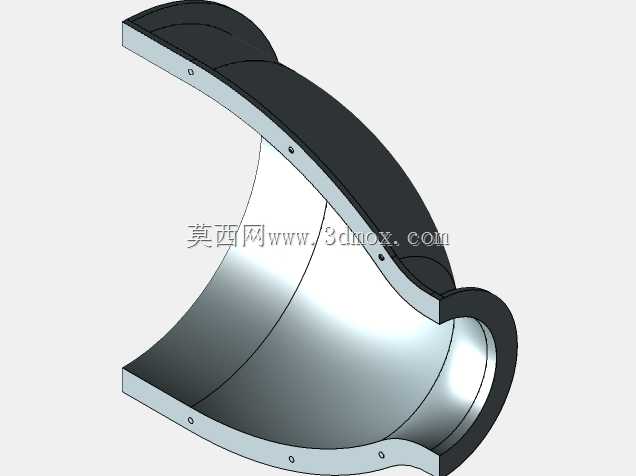

项目2叶轮组件MCEG 1021-P05机械工程图纸IABDULLAH SAFDARS学生ID:P21019028截止日期:2015年11月25日项目负责人:BURRS STEPHANIE BREIF博士机械设计和组装详细说明该叶轮组件项目由8个部分组成。1.上壳体2.下壳体3.叶轮4.叶轮轴5.螺栓6.垫圈7.螺母8.轴键下面是一个逐步建模每个零件并将其组装在一起的步骤。顶部和底部外壳设计和分析我在任务环境中通过在草图中绘制曲线来设计底部外壳。然后我偏移了这条曲线,创建了一条类似的曲线。接下来,我挤压并旋转它180度,以创建一个半圆形。我的底部外壳很容易。我还必须在x轴上将其旋转180度。然后我保存了此文件并开始处理当前模型,以修改和制作顶部外壳。我在房屋顶部创建了一个长方体,方法是在上面放置一个基准面,然后绘制长方体。然后我将它拉伸到我的对象上,并从长方体的中间减去块来创建孔。叶轮设计与分析我首先创建了一个底部直径为15、顶部直径为8、高度为16.25英寸的圆锥体,从而创建了我的叶轮。然后,我把一个基准平面直接放在我的圆锥体中间,勾勒出我的刀锋。我用弧和线的组合来制作我的刀刃。然后我将刀片挤出并使用实例功能,这样我就可以使用72度的圆形阵列。然后,在我的叶轮中间直接放置一个直径为1的孔。螺栓设计和分析,我根据我的生态环境的指示创建了我的螺栓。我创建了一个直径为.25,高度为1.5的圆柱体。然后我在它上面放了一个较小的圆柱体,并再次使用多边形功能在它上面放置一个六边形,距离为.1876英寸。然后,我使用螺纹功能将气缸拧到右侧。图4。螺母的设计和分析,我用草图中的多边形特征创建了我的螺母,然后挤出,然后在我的多边形的中间放置了一个直径大小的孔。然后我用螺纹特征将我的洞的内部螺纹向右。图4.垫圈和键设计和分析叶轮轴设计和分析装配设计和分析一旦我完成所有零件的设计。我必须去组装,把它们全部组装起来。我从我的底部外壳开始作为我的绝对原点,然后使用触摸对齐和同心选项将所有东西组装到它上。组装完所有这些部件后,我的最终设计如下图所示。这个项目是我从事过的最令人惊奇和最有趣的机械设计之一,我很高兴我完成了所有零件的建模和组装
