工程机械用提升臂铸件结构设计

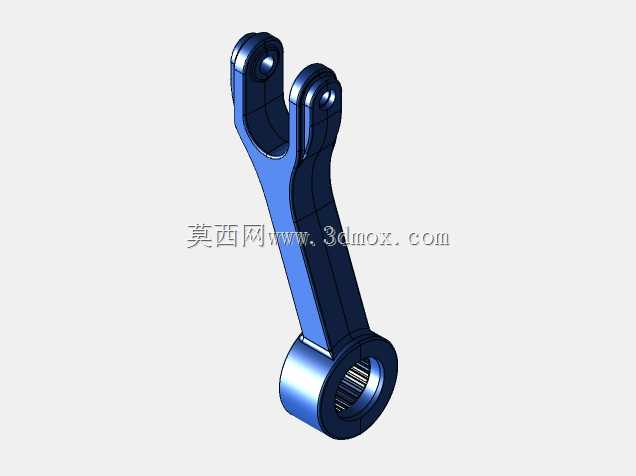

提升臂作为工程机械、起重输送设备以及农用作业机械中的核心受力传动构件，主要承担载荷传递、动作执行与部件连接的核心作用，在设备的举升、变幅、姿态调整作业环节中，将动力端输出的扭矩与推力平稳传递至作业端，保障设备动作的精准性与承载的可靠性。这款提升臂铸件采用一体化铸造成型工艺设计，整体为长杆式异形臂结构，上端采用分叉式双铰耳设计，两个同轴铰耳预留标准销轴安装孔，可与设备的动力摇臂、执行油缸端实现铰接连接，铰耳部位做了加厚凸台处理，能够分散销轴传递的集中应力，避免长期交变载荷下出现铰耳开裂、孔位变形的问题；下端为整体式套筒结构，套筒内壁预留花键配合位，可与设备的主轴、回转支撑座实现周向固定连接，套筒外侧做了环形加强筋过渡，能够提升臂杆与套筒连接位置的抗扭、抗弯性能，避免大载荷下连接位置出现断裂失效。

在设计思路上，这款提升臂充分考虑铸件的成型工艺特性，整体臂身采用变截面流线型设计，从上端铰耳位置到下端套筒位置，臂身截面按照受力弯矩的分布规律做渐变处理，受力较大的中下区段臂身截面更宽、壁厚更大，靠近上端铰耳的区段适当收窄截面，在保障整体结构强度的前提下尽可能降低铸件自重，减少动力端的无效载荷消耗；臂身所有转角位置均采用大圆角过渡设计，既能够避免铸造过程中出现应力集中、冷隔、缩孔等铸造缺陷，也能有效降低作业过程中应力集中带来的疲劳损伤风险，提升构件的整体使用寿命。

从安装边界来看，上端双铰耳的孔位同轴度、孔间距严格按照配套铰接件的安装公差设计，装配时无需额外修配即可实现销轴的顺畅穿装，铰接后臂体可绕销轴实现设定角度范围内的灵活摆动，无卡滞、旷量问题；下端套筒的花键参数、套筒外径尺寸与配套主轴的安装位完全匹配，装配后可实现周向载荷的均匀传递，不会出现花键打滑、套筒偏摆的问题；臂身整体外轮廓在作业摆动过程中不会与周边的机架、油缸、管路部件发生运动干涉，能够适配多种中小吨位的举升、变幅机构安装需求，可广泛应用于小型装载机、农用提升机、随车起重装置、仓储升降设备的传动机构中，铸件材质可根据实际载荷需求选用球墨铸铁或铸钢材质，兼顾强度与减震性能，能够适应户外作业、重载交变载荷的复杂工况，保障设备长期稳定运行。
