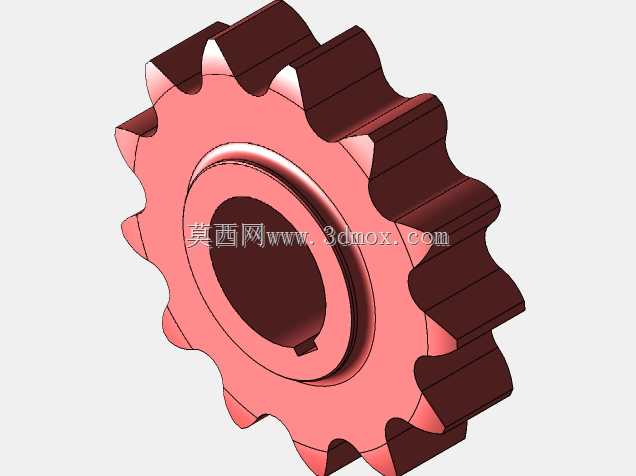

起重机用带键槽链轮传动零件

该链轮零件主要应用于起重设备的链传动系统中，作为链传动机构的核心啮合部件，承担着传递旋转扭矩、配合链条实现动力输送与运动转换的作用，在各类桥式起重机、门式起重机的起升机构、运行机构中都能见到这类零件的身影，能够在重载、启停频繁的起重作业工况下保持稳定的传动性能，保障起重作业过程中动力传递的可靠性。从功能特性来看，该链轮采用带键槽的内孔设计，可通过平键与传动轴实现周向固定，能够有效传递较大扭矩，避免传动过程中链轮与轴之间出现相对打滑的问题；轮齿部分采用适配标准传动链条的齿形设计，齿廓曲线经过优化，能够与链条滚子实现顺畅啮合，减少啮合过程中的冲击、磨损与噪音，提升传动过程的平稳性，同时轮齿具备足够的厚度与结构强度，可承受起重作业中的交变载荷与瞬时冲击载荷，延长零件的实际使用寿命。在设计思路上，该链轮优先考虑起重工况的重载需求，整体采用辐板式结构，在保证轮体整体结构强度的前提下，尽可能降低零件自身重量，减少传动轴的额外负载；中心轮毂部分做了加厚处理，提升内孔与轴的配合接触面积，保障键连接的结构强度，避免长期重载下轮毂出现开裂、键槽变形等问题；轮齿的齿顶、齿根位置都做了合理的圆角过渡，减少应力集中现象，提升零件的抗疲劳性能，适配起重设备长期高负荷的作业需求。从外形尺寸与安装边界来看，该链轮的齿顶圆、分度圆尺寸适配对应规格的传动链条，中心内孔直径可匹配对应直径的传动主轴，键槽尺寸符合标准平键的安装要求，安装时仅需将链轮内孔对准传动轴推入，装入对应规格的平键即可完成周向固定，配合轴端挡圈可实现轴向定位，整体安装边界紧凑，不会与周边的传动护罩、机架结构产生干涉，能够直接适配常规的起重机链传动安装空间，无需对周边结构做额外改造即可完成装配替换。在实际使用过程中，该链轮可配合对应的传动链条，将驱动电机输出的旋转动力稳定传递至作业端，保障起重机的起升、行走动作精准可控，即使在多尘、有轻微油污的车间作业环境下，也能保持稳定的传动效率，降低设备的日常维护频次。
