L型双孔铰接连接支架结构设计

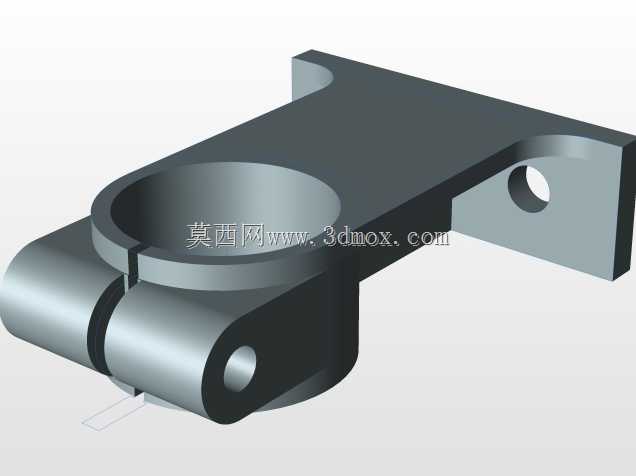

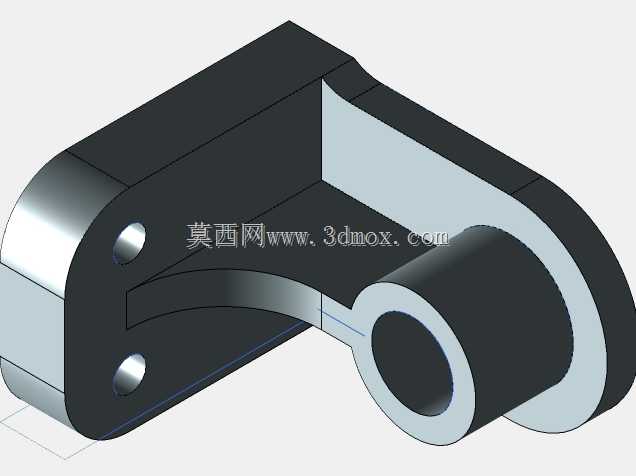

该铰接连接支架是工业传动与支撑系统中常用的受力连接件，主要应用于轻工自动化生产线、小型输送设备、工装夹具定位机构以及民用机械的动力传递链路中，承担着连接固定端与活动端、传递往复摆动力矩、限定活动端运行轨迹的核心作用，在需要实现小角度往复摆动、部件间相对转动的机械结构中应用十分广泛。从功能特性来看，该支架采用L型弯折的主体结构，一端设置双安装孔位用于与设备固定基座进行刚性连接，双孔对称排布的设计能够有效分散连接部位的受力，避免单孔固定带来的应力集中问题，提升长期交变载荷下的连接可靠性；另一端集成同轴套筒结构，用于穿装铰接销轴，与活动摆臂、连杆等部件形成转动副，套筒内壁预留了充足的轴承安装或轴套配合空间，能够适配不同直径的铰接轴，同时套筒的轴向长度经过优化，可保证转动副的配合长度足够，减少转动过程中的径向晃动，提升铰接结构的运行稳定性。在设计思路上，该支架整体采用等强度设计理念，主体弯折部位设置了平滑的圆弧过渡结构，避免直角弯折带来的应力断裂风险，同时在弯折处的内侧设置了弧形加强筋结构，在不额外增加整体壁厚的前提下大幅提升了支架的抗扭、抗弯强度，既能够控制零件的整体重量，又能满足额定载荷下的强度要求；主体部分采用厚薄均匀的壁厚设计，既适合采用金属切削加工成型，也适配压铸、粉末冶金等批量成型工艺，能够适配不同生产规模的加工需求。从安装边界来看，该支架固定端的双孔中心距经过标准化设计，能够适配多数通用安装基座的孔位规格，安装时无需额外进行孔位改制；铰接端的套筒轴线与固定端安装面保持严格的平行度公差，能够保证铰接后活动部件的运行平面与安装基准面平行，避免转动过程中出现卡滞、偏磨的问题；整体外形的外轮廓无突出的尖锐棱角，安装后不会与周边其他运动部件发生干涉，适配安装空间紧凑的设备内部布局，同时支架的表面可根据使用场景进行发黑、镀锌等表面处理，能够适应潮湿、多粉尘等不同的工业作业环境，延长零件的使用寿命。
