三丰接触式位移比较仪精密结构设计

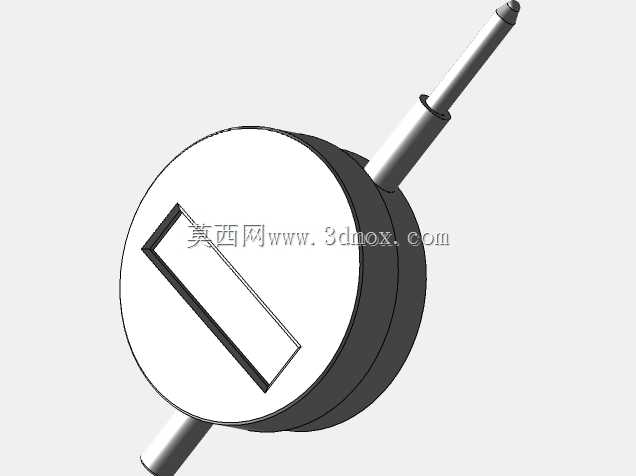

这款比较仪是精密加工与质量检测场景中常用的接触式位移测量器具，主要应用于机械制造车间的工序间尺寸抽检、精密零部件的形位公差比对、工装夹具的装夹精度校准、轴承装配间隙检测、模具合模精度验证等场景，能够在生产现场快速获取被测尺寸相对于标准量块的偏差值，是计量室、精加工班组、装配产线旁不可或缺的高精度测量辅助器具。在实际使用过程中，它依靠测头的直线位移带动内部传动机构将微小位移量放大，最终通过表盘直观呈现偏差数值，操作人员无需复杂计算即可快速判断被测件尺寸是否落在公差带范围内，相比通用卡尺、千分尺具备更高的重复测量精度，尤其适合小尺寸偏差的快速比对测量，能够大幅提升批量零件的检测效率，降低精密检测环节的操作门槛。从产品功能特性来看，这款比较仪具备双向测力恒定的设计特点，测杆上下移动过程中测力波动控制在极小范围内，避免因测力差异导致的测量误差；测头采用硬质合金材质，长期接触被测工件不易磨损，能够长期保持测量触点的形状精度；整体结构具备良好的抗侧向力能力，测杆移动过程中无卡滞、无空程，回程误差控制在微米级别，满足精密测量的稳定性要求。在设计思路上，这款模型还原了比较仪的经典结构布局，圆形表壳采用薄壁包覆设计，既能够保护内部的传动放大机构，又预留了足够的表盘安装空间，方便操作人员从多个角度读取数值；测杆采用双导向结构设计，上下两处导向套保证测杆始终沿轴向做直线运动，避免侧向偏移带来的测量误差；表耳位置预留了装夹接口，能够适配通用的磁性表座、高度尺架等安装载体，无需额外定制转接件即可快速固定在测量工位上。从外形尺寸与安装边界来看，这款比较仪的表壳直径适配行业通用的表座装夹孔径，测杆的伸出长度覆盖了常规测量场景的行程需求，整体径向尺寸紧凑，安装后不会与周边的工装、工件产生干涉；测头的连接螺纹采用行业通用标准规格，用户可根据不同的被测面形状更换平测头、球面测头、刀口测头等不同附件，拓展测量适用场景；表壳背部的安装耳位置与表体中心保持固定间距，装夹后测杆轴线与安装基准面的垂直度符合量具安装规范，无需额外调整即可保证测量方向与被测尺寸方向一致，减少安装带来的系统误差。
