机械加工检测用平销量规结构设计

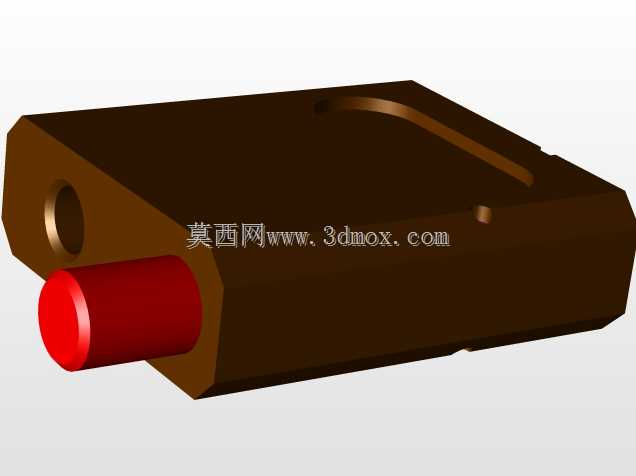

平销量规是机械加工生产环节中用于销类零件、销孔配合尺寸快速校验的专用接触式检具，广泛应用于通用机械零部件加工、工装夹具装配、设备检修维护等场景，是车间生产现场实现零件尺寸快速判定、保障批量加工件配合精度一致性的核心检测工具之一。在实际生产作业中，平销量规主要承担两项核心功能：一是对加工完成的圆柱销、平销类零件的外径尺寸、形位公差进行通止判定，快速筛选出尺寸超差的不合格零件，避免不合格件流入装配环节造成配合松动、定位失准等问题；二是对工件上预制的销孔内径、同轴度进行快速校验，确认销孔与对应销件的配合间隙符合设计要求，保障装配后定位结构的连接刚性与位置精度。这款平销量规在设计上遵循了检具设计的实用性与耐用性原则，主体采用方正的握持式块体结构，块体边角做了钝化倒角处理，既能够避免操作过程中锐边划伤操作人员手部，也能减少检具存放、取用过程中的磕碰损伤，延长检具的使用寿命。量规的检测端采用突出的圆柱检测头设计，检测头与主体块采用嵌入式刚性连接结构，连接部位做了应力分散过渡处理，避免频繁插拔检测造成检测头根部断裂；检测头的工作表面做了高精度磨削处理，表面粗糙度控制在极低水平，既能够减少检测过程中与被测件的摩擦阻力，提升检测操作的顺畅度，也能避免检测头表面划伤被测零件的配合面。从安装与使用边界来看，这款量规的主体块尺寸适配人手单手握持操作，操作人员在生产现场无需额外辅助工具即可完成快速检测作业，检测头的长度设计覆盖了常规平销类零件的有效配合长度，能够完整覆盖被测销件、销孔的配合工作段，避免因检测行程不足造成的尺寸误判。量规主体侧面预留的定位孔结构，可用于检具的定点悬挂存放，也可加装定位销实现检具在检测工位的固定放置，适配生产线固定检测工位的使用需求。在实际应用中，这类平销量规相比通用卡尺、千分尺等通用量具，检测效率提升数倍，且对操作人员的技能要求更低，无需读数即可直接判定零件合格性，非常适合批量生产场景下的现场快速检测，能够有效降低质检环节的人力成本，同时减少因人为读数误差造成的不合格件流出风险，保障整批产品的装配精度与质量稳定性。
