机床尾座锁紧进给操作组件结构设计

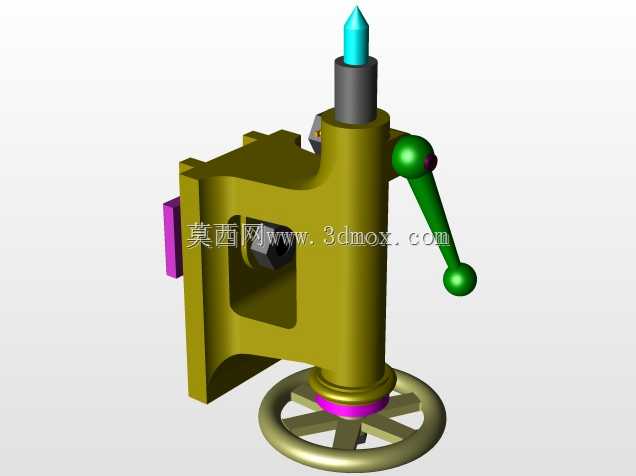

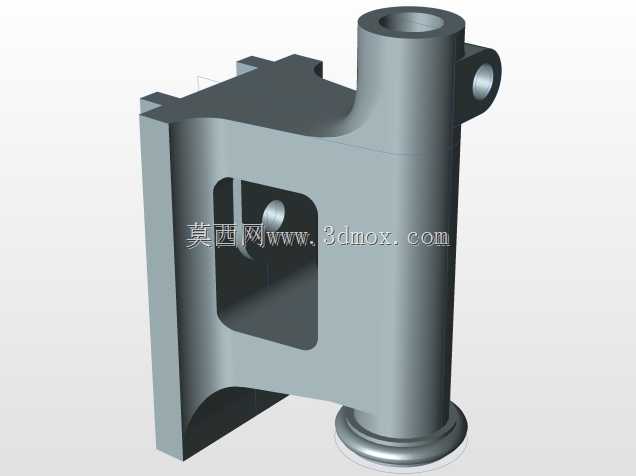

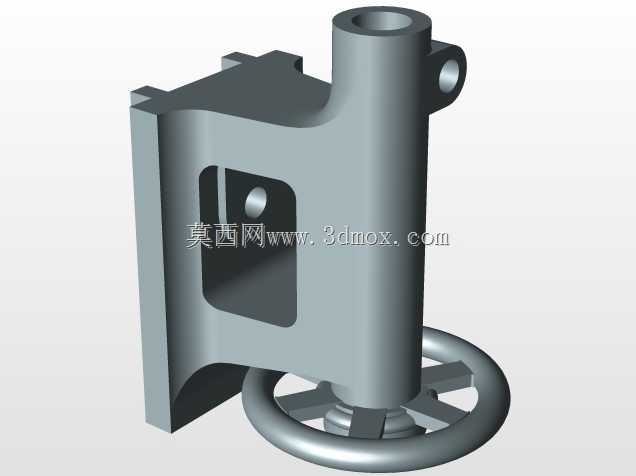

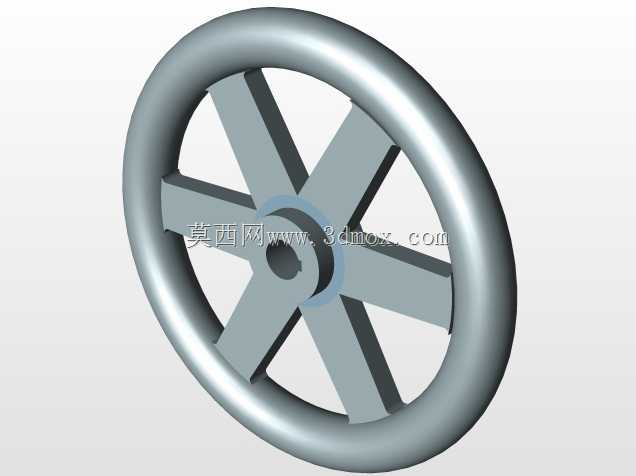

该尾座组件是卧式车床、外圆磨床等回转加工类机床的核心配套功能部件，主要应用于轴类、盘类零件的加工装夹场景，在长轴车削、重型工件顶持、锥孔钻铰加工等工序中承担关键的工件支撑与定位作用，能够有效抵消加工过程中刀具切削带来的径向与轴向载荷，避免长工件因悬臂过长产生挠曲变形，大幅提升加工过程的稳定性与成品零件的形位精度。从功能特性来看，该尾座集成了轴向进给、位置锁紧、顶持力调节三大核心功能：底部的手轮结构负责驱动套筒沿轴向平稳移动，实现顶尖的进退动作，可适配不同长度规格的工件装夹需求；侧置的杠杆式锁紧手柄能够在尾座位置调整到位后快速完成套筒锁止，避免加工过程中套筒移位导致的顶持力失效；顶部的顶尖安装位可适配固定顶尖、回转顶尖、钻夹头等多种工装附件，拓展尾座的加工适配范围，满足不同工序的使用需求。在设计思路上，该组件采用分体式模块化结构设计，主体基座采用高刚性的箱型截面结构，在保证整体结构强度的同时尽可能降低自身重量，基座侧面设置有与机床床身导轨配合的安装导向面，可沿床身导轨灵活调整轴向位置，适配不同长度工件的装夹跨度；内部的进给丝杠采用梯形螺纹传动，具备良好的自锁性能，即便在重载顶持状态下也不会出现自行退移的问题；锁紧机构采用偏心压紧原理，操作手柄的转动行程经过优化，操作人员仅需单次扳动即可完成锁紧或松开动作，大幅降低工序调整的操作强度。在安装边界与尺寸适配方面，该尾座的导轨安装面宽度、基座高度、套筒行程均匹配通用卧式车床的床身导轨参数，可直接替换同规格的常规机床尾座，无需对机床床身进行二次改造；套筒的内锥孔采用标准莫氏锥度设计，可与市面上绝大多数标准顶尖、钻套类工装实现无缝适配；整体结构的运动部件均设置有防尘密封结构，能够阻挡加工过程中产生的切屑、切削液进入内部传动腔，延长组件的维护周期与使用寿命，适配车间多工况的加工使用环境。
