立式手动进给小型台钻结构设计

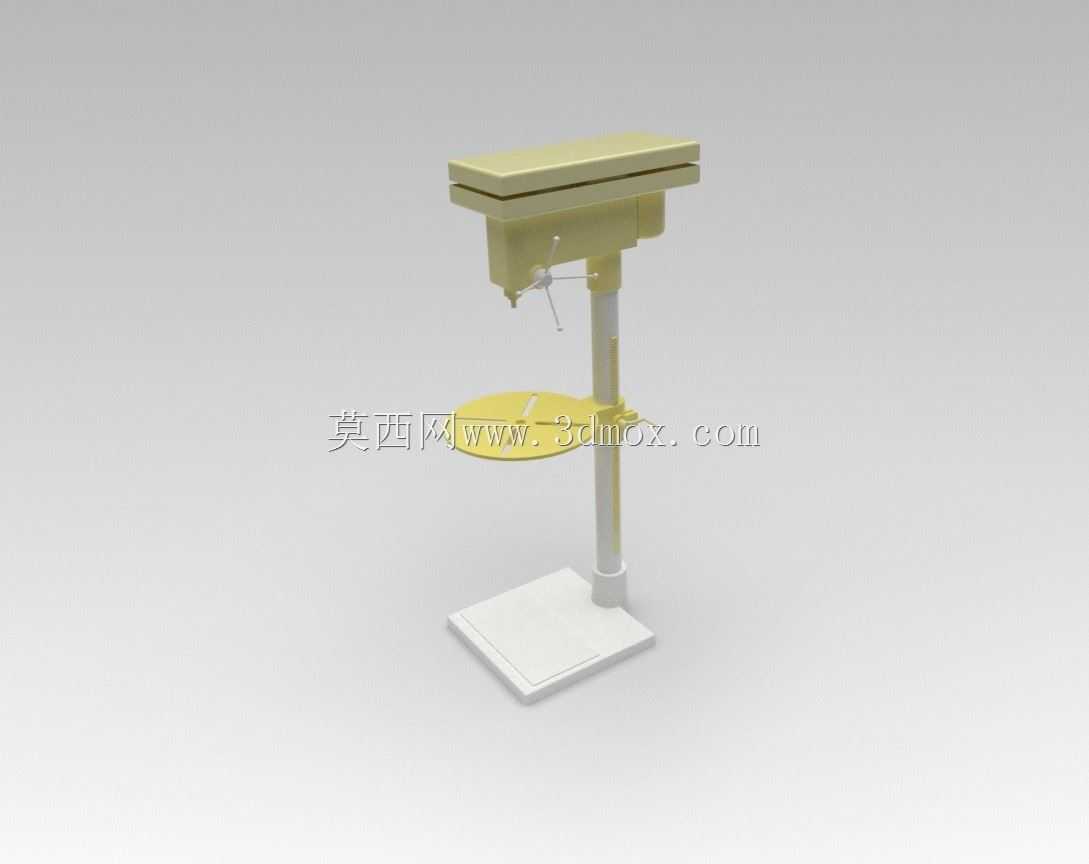

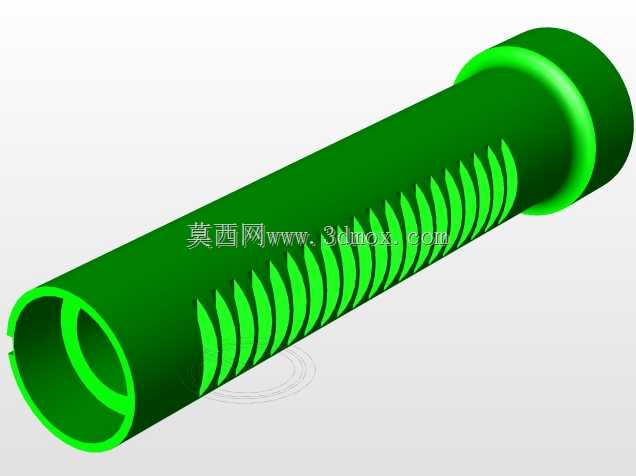

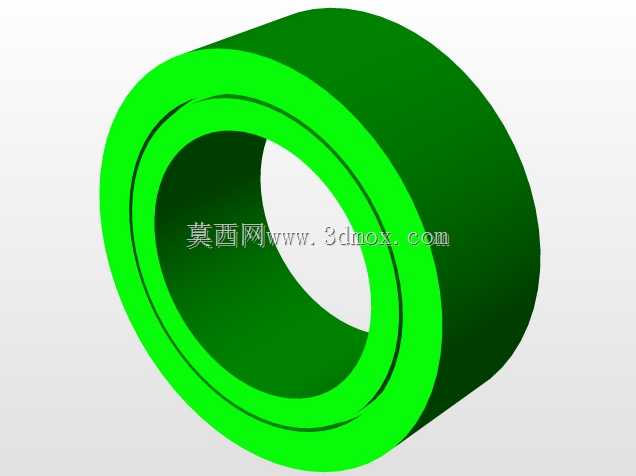

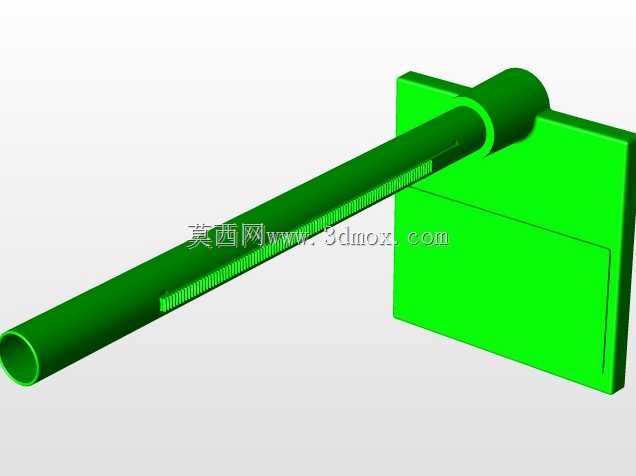

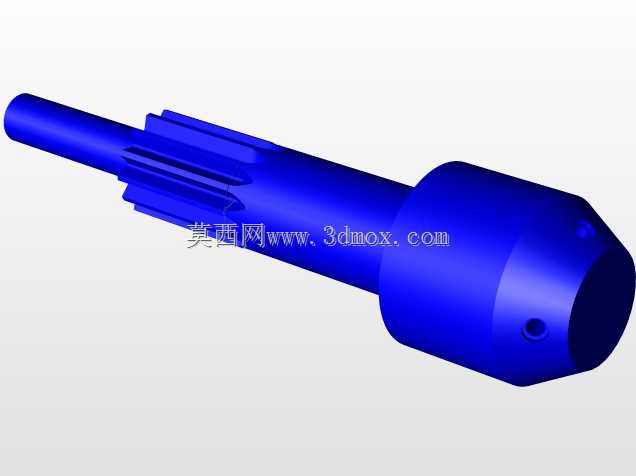

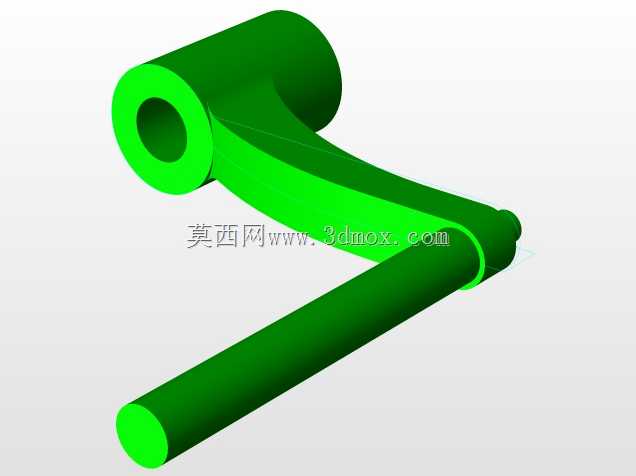

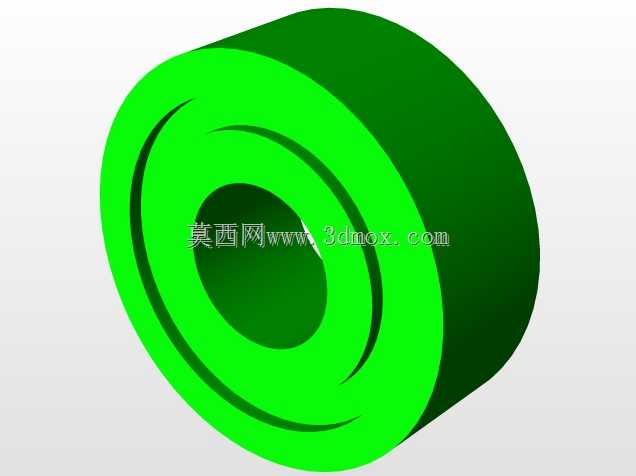

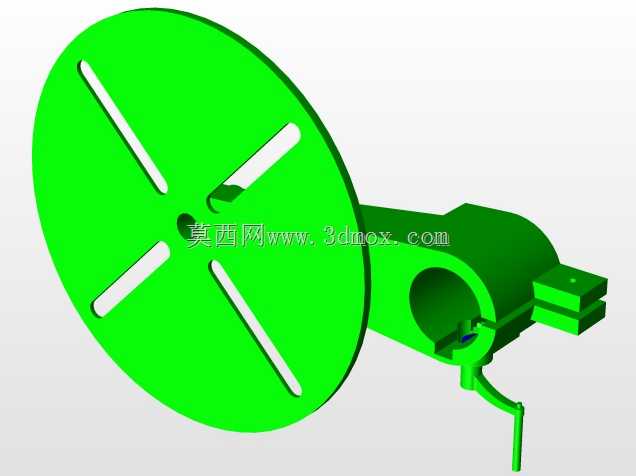

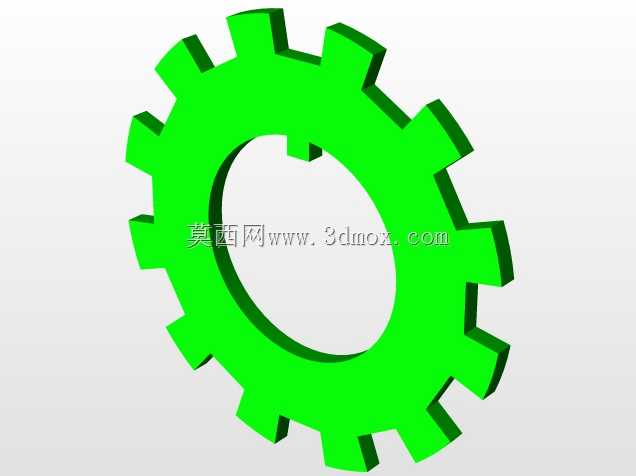

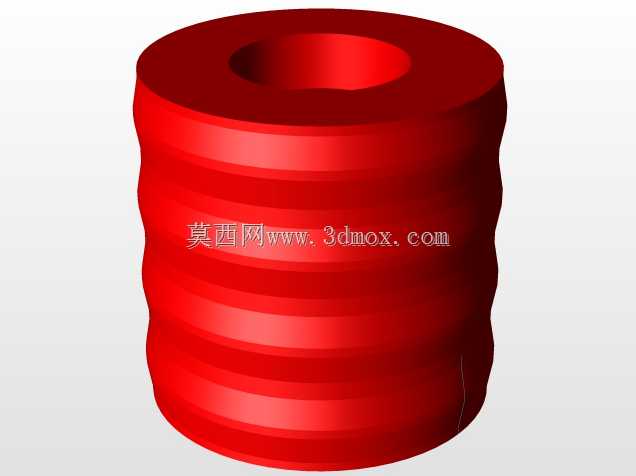

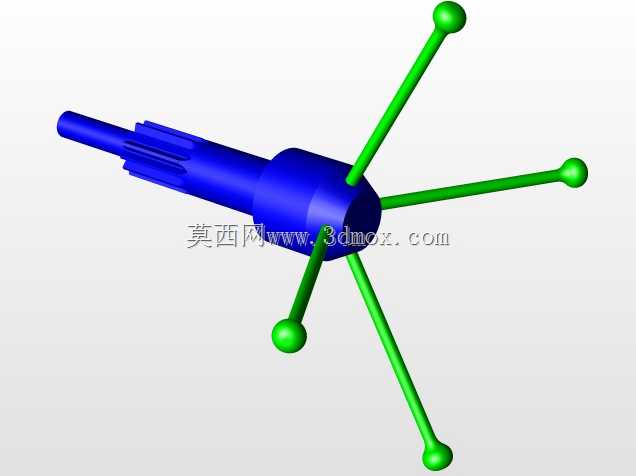

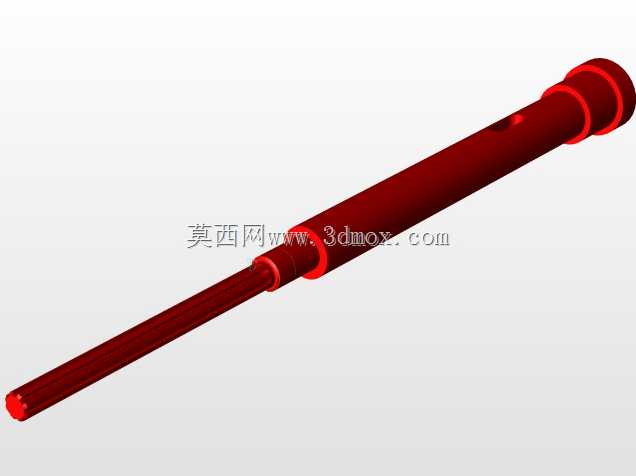

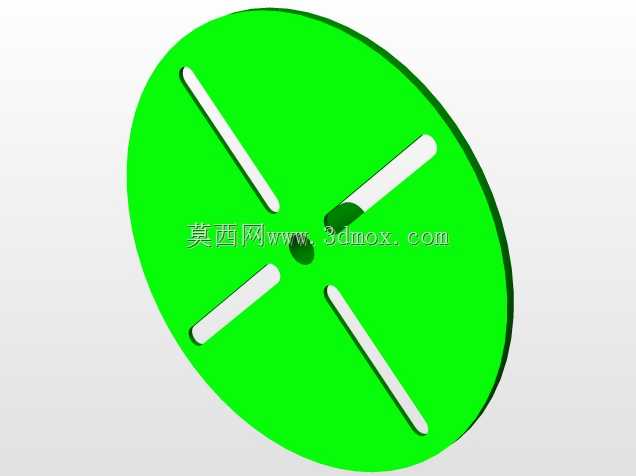

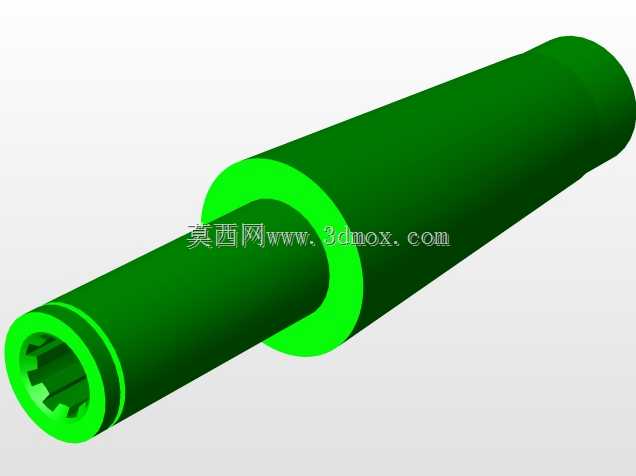

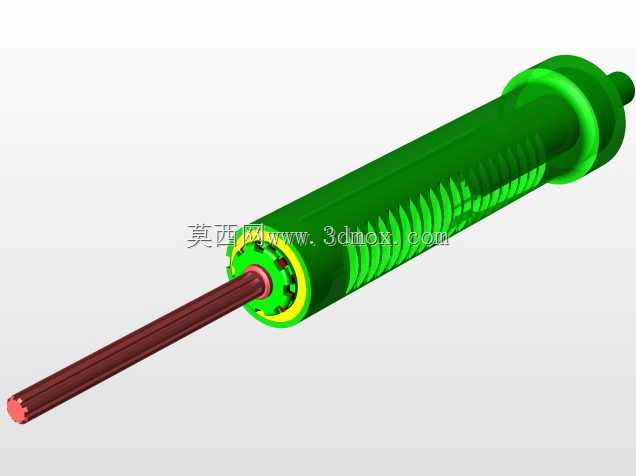

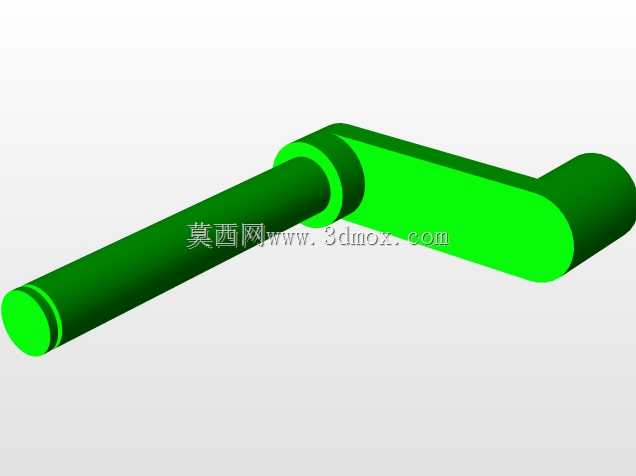

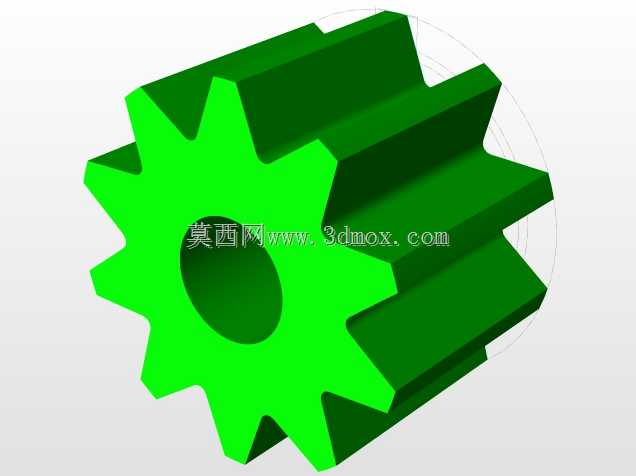

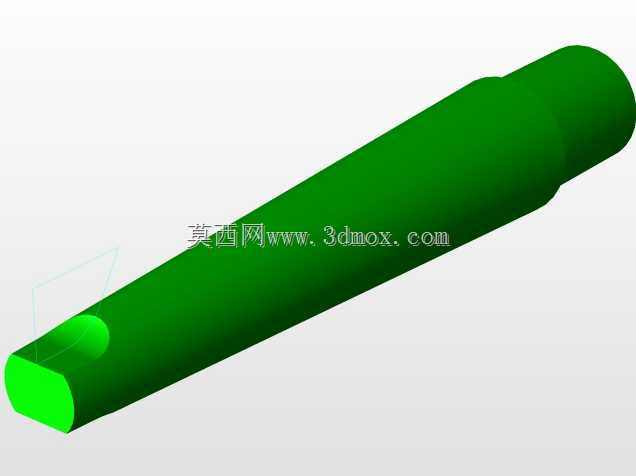

这款手动钻床主要面向小型加工车间、五金维修站点、教学实训场景以及个人DIY工坊的轻量钻孔作业需求，可完成对金属薄板、小型型材、塑料工件、木质构件的钻孔、扩孔、铰孔加工，也可配合适配工装完成简单的攻丝、倒角工序，是小批量零件加工、设备维修配孔、学生金工实训场景中普及率极高的通用加工设备。设备采用立式立柱支撑结构，整体由底座、立柱、工作台、主轴进给机构、机头传动箱五个核心部分组成，底座采用方形铸铁式配重结构设计，可通过底部螺栓孔固定在工作台面上，足够的自重与固定结构能够抵消钻孔作业时的轴向进给力，避免设备晃动偏移，保障钻孔位置精度。立柱采用圆柱形光滑导柱结构，连接底座与顶部机头箱，工作台可沿立柱上下滑动调整高度，适配不同高度尺寸的工件装夹需求，工作台表面预留T型槽结构，可配合压板、平口钳等工装完成工件的快速装夹固定，工作台的旋转调节结构可支持一定角度的斜孔加工，拓展设备的加工适配范围。机头部分集成了主轴传动与手动进给机构，手动操作手柄通过齿轮齿条结构带动主轴做轴向进给运动，操作人员可通过手部感知进给阻力，灵活调整进给速度，针对不同材质的工件匹配最合适的进给量，避免硬质合金钻头崩损或者软质工件钻孔出现毛刺飞边。设计过程中重点优化了主轴的同轴度精度，主轴套采用耐磨铜套配合润滑结构，长期使用也能保持稳定的回转精度，机头的升降锁紧结构可根据加工需求调整主轴与工作台的最大间距，满足不同高度工件的加工边界要求。整体结构没有复杂的电控与自动进给组件，维护成本极低，操作门槛低，无需专业编程或者复杂参数调试，新手经过简单讲解即可上手操作，设备的安装边界仅需占用不到半平米的工作台面，无需特殊的地基固定，接通对应电源即可投入使用，非常适合空间有限、加工批量小、加工精度要求适中的场景使用，相较于大型数控钻床或者重型台钻，这款手动钻床的灵活性更高、采购与使用成本更低，能够覆盖绝大多数日常轻量钻孔作业的需求。
