带散热风叶的小型直流驱动电机结构

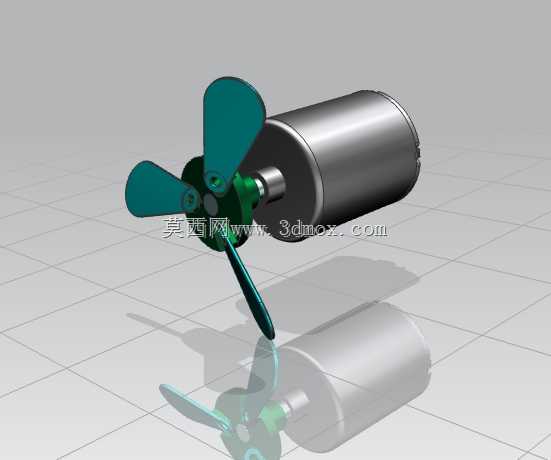

这款带散热风叶的小型直流驱动结构，广泛应用于小型消费电子散热、桌面级机电装置、小型智能设备动力输出、教学演示实验台等场景，是小功率动力输出场景中极为常见的核心驱动部件，能够为负载提供稳定可调的直流动力输出，同时自带的风叶结构可在电机运转过程中同步带动空气流动，既可以为电机自身绕组、换向部件散热降温，也可兼顾周边小范围空间的空气流通散热需求，适配对安装空间有紧凑要求、同时需要兼顾散热效能的使用场景。从功能特性来看，该结构完整还原了直流电机的核心组成部分，包含圆柱形金属机壳、内部的磁钢与转子组件、伸出的动力输出轴、端部固定的三叶片散热风叶，所有工作部件均做了完整的结构还原，能够清晰呈现直流电机从电能输入到旋转动力输出的完整传动逻辑，运转时风叶与输出轴保持同转速转动，无需额外加装独立散热部件即可满足长时间低负载运转的散热要求，有效降低配套设备的结构复杂度与组装成本。在设计思路上，该结构优先考虑了小空间安装的适配性，采用圆柱形机壳的经典布局，机壳外表面做光滑金属质感处理，既能够保证结构强度，也可通过金属壳体辅助传导内部热量，端部的风叶采用等距三叶片布局，叶片做流线型弧面设计，在转动时能够以较低的风阻产生足够的空气流量，同时平衡转动惯量，降低电机运转时的径向振动，风叶与输出轴采用同轴紧配的安装方式，固定结构牢靠，不会在高速转动时出现松脱偏移的问题。从外形尺寸与安装边界来看，整体结构以圆柱形机壳为主体，径向尺寸紧凑，轴向长度覆盖机壳本体与伸出的输出轴、风叶部分，安装时可通过机壳侧面的固定位完成锁紧固定，预留的输出轴长度可适配小型联轴器、齿轮传动件等外接负载，风叶的转动外径小于常规同规格独立散热风扇的尺寸，不会占用过多的径向安装空间，能够适配狭窄腔体内部的安装要求，在安装时仅需预留风叶转动的安全间隙，即可保证运转过程中不会与周边结构件产生干涉，同时风叶转动产生的气流方向沿电机轴向流动，可顺着安装腔体的缝隙形成顺畅的散热风道，进一步提升整体散热效率。
