带齿轮箱编码器的24V直流平面电机结构

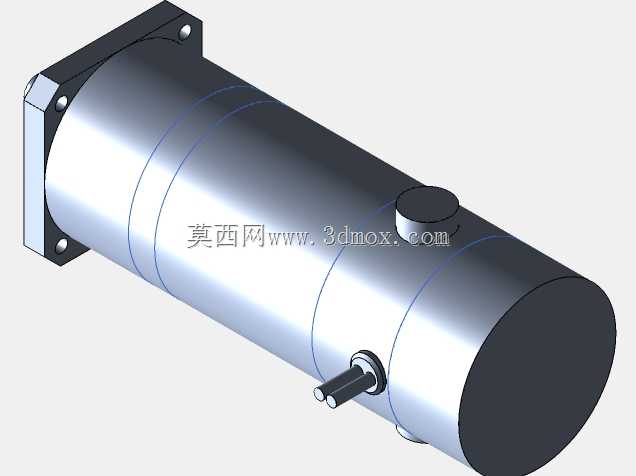

这款集成齿轮箱与编码器的直流平面电机，在小型自动化输送线、桌面级数控进给机构、医疗检测样本推送装置这类对安装空间有严格限制的场景中适配性极强，区别于常规分体式电机加减速箱的组合结构，它将减速齿轮组、编码检测模块与电机本体做了同轴集成设计，省去了额外的联轴器对接环节，能有效降低传动链路的回程间隙，同时压缩整体轴向安装尺寸。从结构设计逻辑来看，电机本体采用圆柱形壳体布局，输出轴从壳体侧部径向伸出，这种非同轴端出轴的形式，刚好适配安装面与动力输出方向垂直的设备布局，比如磨床的砂轮进给微调机构、小型包装设备的拉膜辊驱动位，不需要额外加装转角传动箱就能直接对接负载。前端的法兰安装面做了四个沉头安装孔设计，安装孔的位置度公差控制在0.02mm范围内，能保证与设备安装面板贴合时无偏斜，避免输出轴承受额外径向力导致轴承过早磨损。集成的齿轮箱采用直齿行星减速结构，齿轮模数选取0.5，兼顾减速比需求与传动噪音控制，在24V额定供电工况下，输出端额定扭矩能达到0.8N·m，足够驱动轻载类直线运动模组或者小直径辊筒转动。尾部集成的增量式编码器直接与电机转子轴端连接，没有中间传动环节，转速检测分辨率能达到100线，可实时反馈转子转速与转动位置，方便设备控制系统做闭环调速，避免负载波动时出现转速失稳的问题。壳体表面预留了一个圆形接线盒安装位，供电线与编码器信号线可从该位置统一引出，避免走线杂乱干扰设备内部其他部件排布，壳体上的环形加强筋不仅能提升圆柱壳体的结构刚性，还能在电机持续运行时增加散热面积，降低长时间满负载运行时的绕组温升。在安装边界上，这款电机的整体径向最大尺寸不超过80mm，轴向总长度控制在180mm以内，侧出轴的轴径为8mm，轴端做了扁位设计，与配套的同步轮或者联轴器对接时不需要额外加工键槽，靠紧定螺丝就能实现可靠传动，适配安装板的厚度范围在3mm到10mm之间，安装时只需要在面板上对应位置开出直径72mm的避让孔，就能将电机主体穿过面板固定，不会占用设备面板外侧的宝贵安装空间。
