多凸台曲面成型模仁结构设计

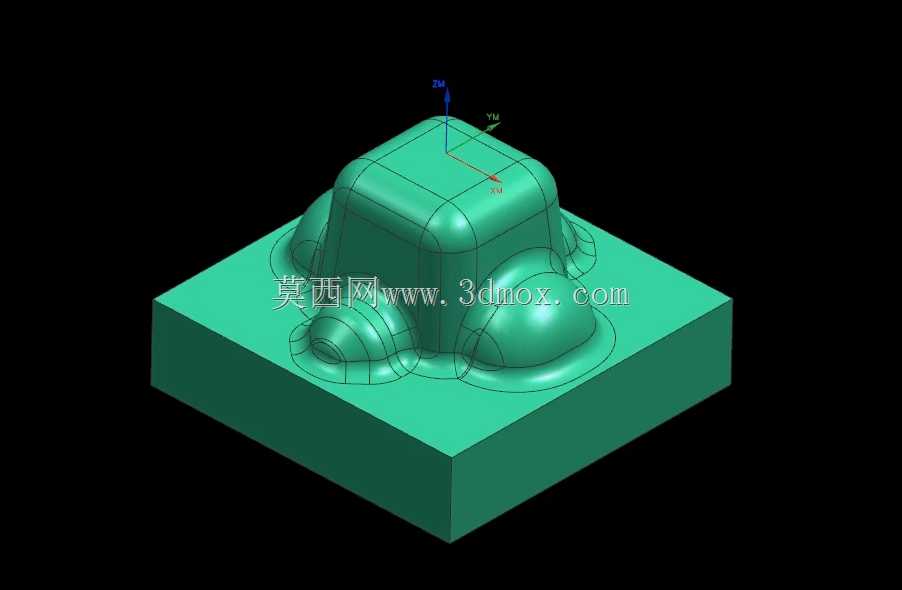

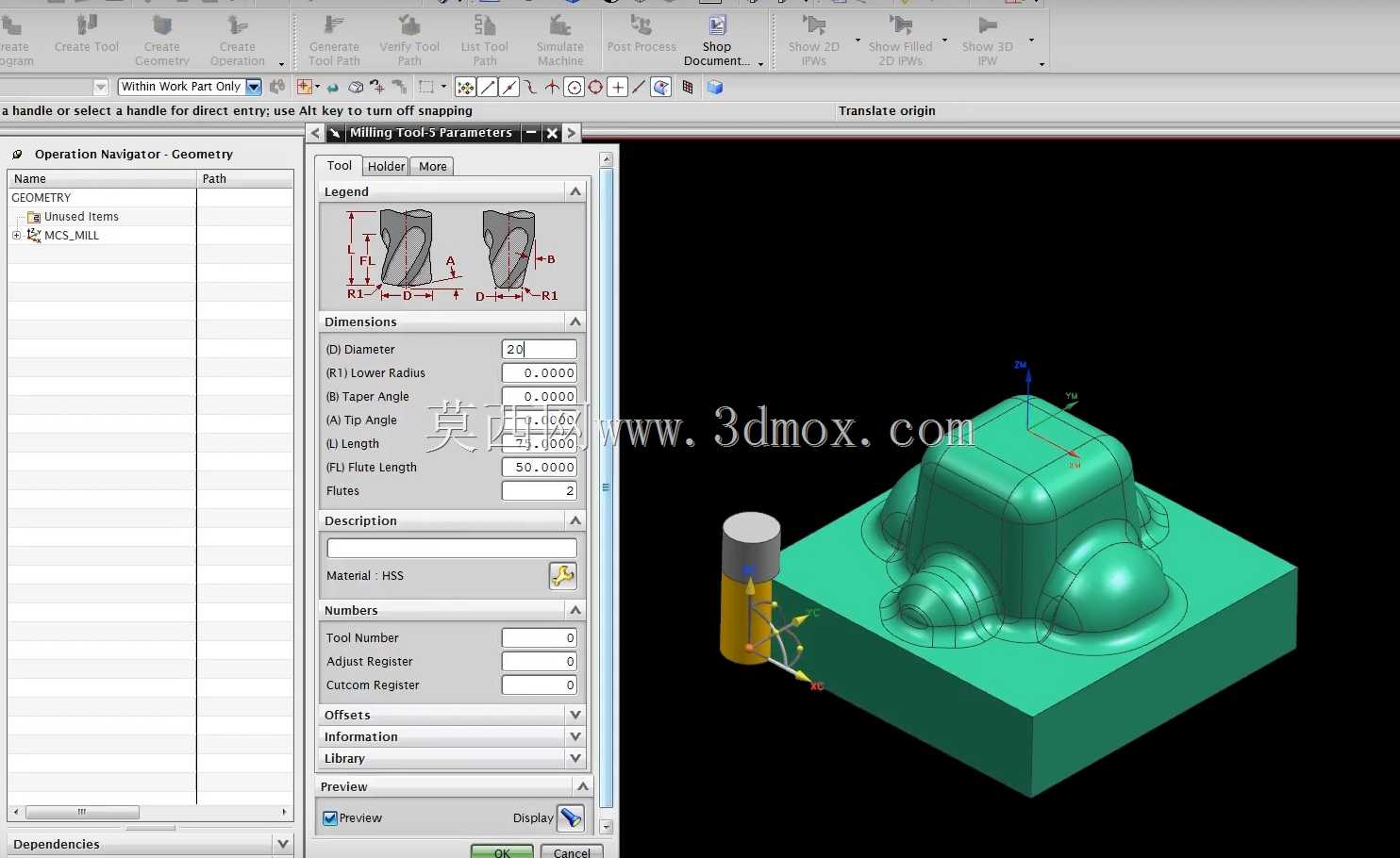

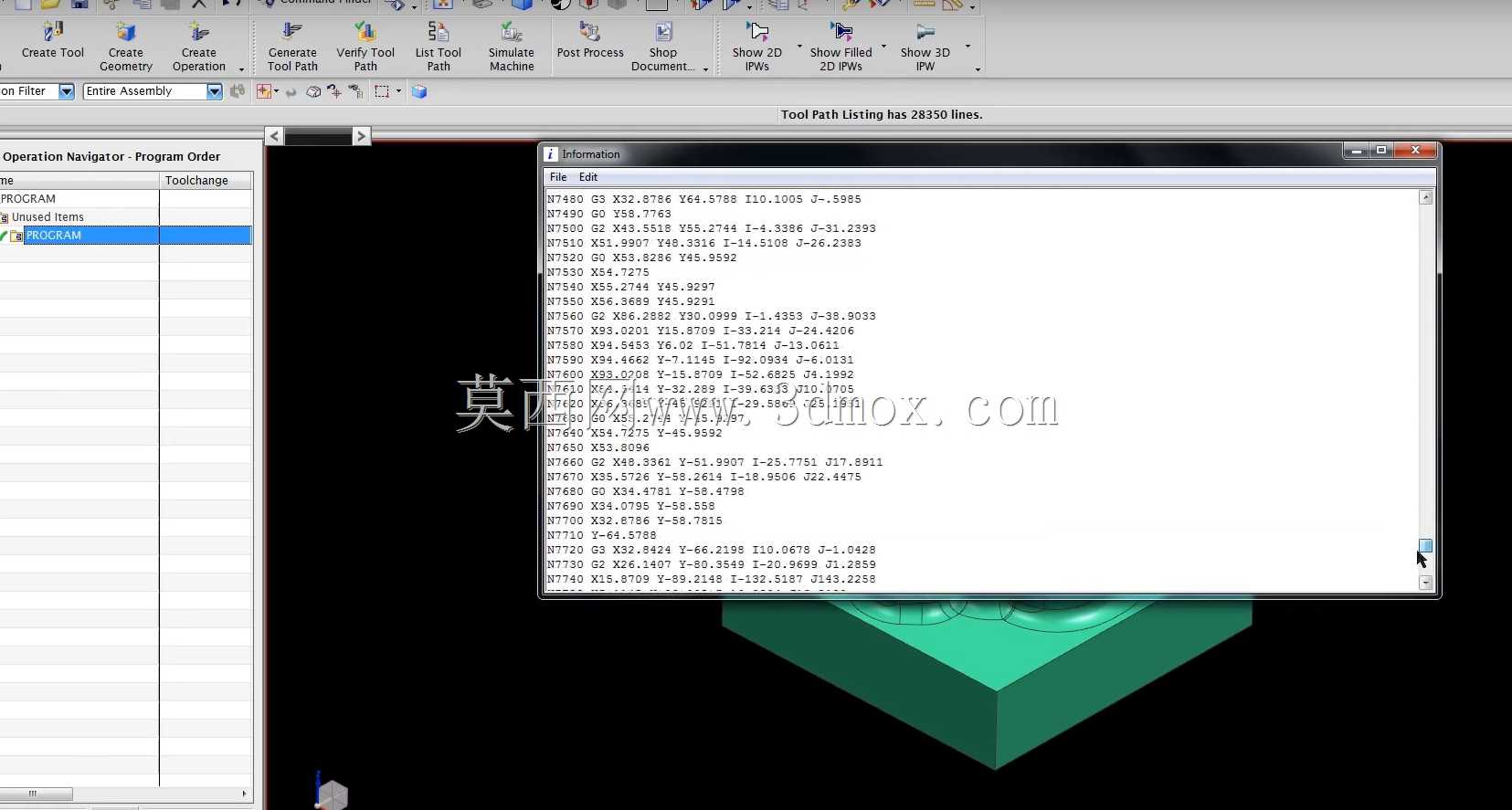

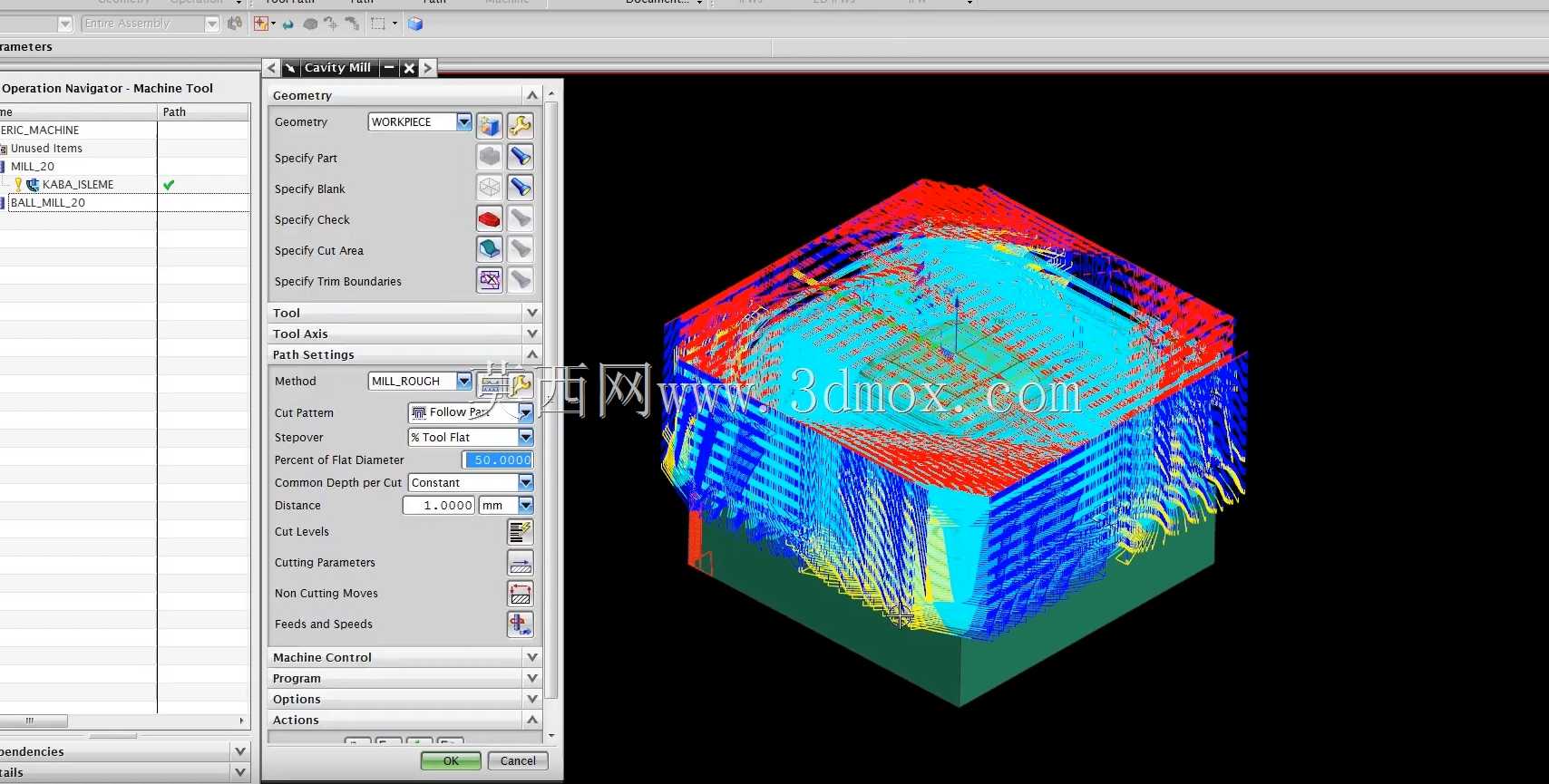

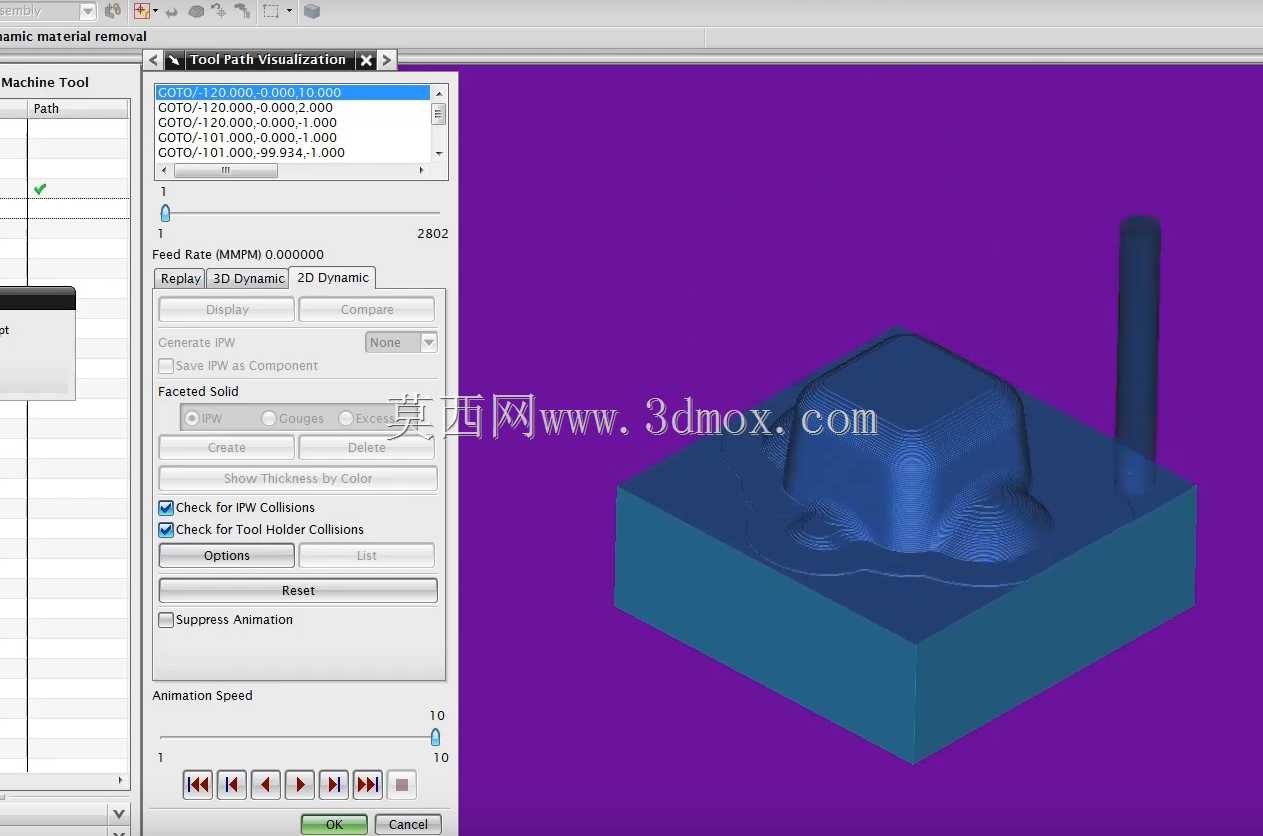

该结构属于精密注塑成型工序的核心模仁组件，主要应用于消费电子外壳、小型家电功能件的曲面外壳批量生产场景，安装在卧式注塑机的定模侧安装槽内，与动模侧对应型芯配合完成熔融塑胶的充型、保压、冷却定型全流程，直接决定成型件的外观曲面精度与装配贴合度。整体采用方形基座加中部成型凸台的结构设计，基座部分为规整长方体，四周预留标准装夹位与冷却水道排布空间，可直接适配常规150-200吨锁模力注塑机的模架安装槽，无需额外加工转接底座，安装时通过侧边压板即可完成快速固定，装夹公差控制在0.02mm以内，避免合模时出现错位飞边。中部主成型凸台采用大圆角过渡设计，所有棱边均做R3-R5的圆弧处理，避免塑胶充型时出现应力集中导致的成型件开裂，同时减少脱模时的结构刮擦，提升成品外观良率。主凸台四周均匀分布四个半球形辅助凸台结构，对应成型件上的定位卡扣安装位，凸台与基座衔接处做渐变曲面过渡，保证塑胶熔体在型腔内流动时无滞留死角，减少冷料痕、熔接痕的产生。设计阶段充分考虑CNC加工的工艺可行性，所有曲面曲率均连续无突变，可采用三轴数控机床配合球头铣刀完成半精加工与精加工，无需特殊五轴加工工序，大幅降低加工成本与周期；曲面交接处预留0.05mm的抛光余量，后续经省模抛光后可达到镜面效果，满足外观件的表面粗糙度要求。结构的合模导向面设置在凸台外侧的斜度面上，合模时可自动修正微小的位置偏差，保护精密成型面不受磕碰损伤；冷却水道沿成型面轮廓等距排布，距离成型面12mm，保证成型过程中型腔各区域温度均匀，将成型件的冷却周期控制在15秒以内，提升批量生产效率。该结构同时兼顾了加工便利性与成型稳定性，既能够保证成型件的尺寸精度与外观质量，又能降低模具的制造与维护成本，适合小型精密塑胶件的规模化生产使用。
