扁平七针拖车电气连接插座结构设计

该扁平七针拖车电气连接插座，主要应用于拖挂式房车、货运拖板、农用拖挂设备与主车之间的电路信号传输场景，承担主车向拖车输送示宽灯供电、刹车信号、转向信号、倒车提示、接地回路等多路电信号的连接功能，是拖挂类设备上路行驶必备的电气衔接部件。在实际使用场景中，这类插座需要适配户外颠簸、泥水飞溅、频繁插拔的复杂工况，既要保证插合后电路接触稳定，也要避免行车过程中出现松脱、进水短路等问题。

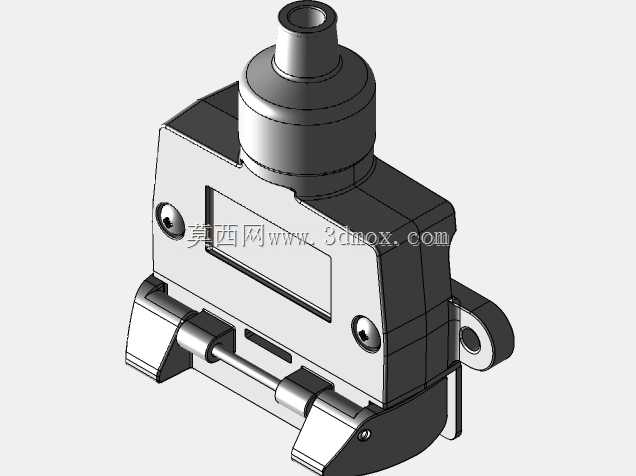

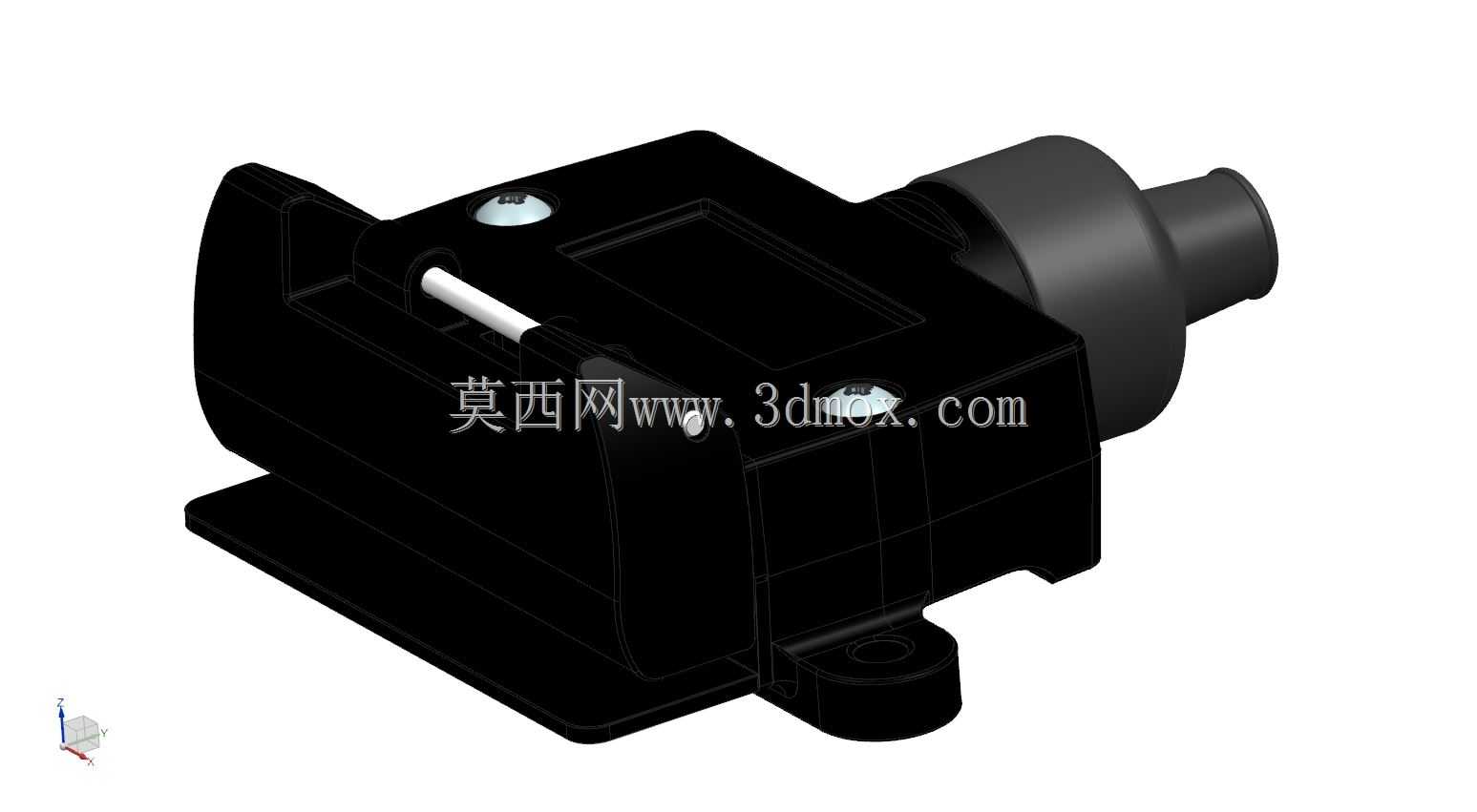

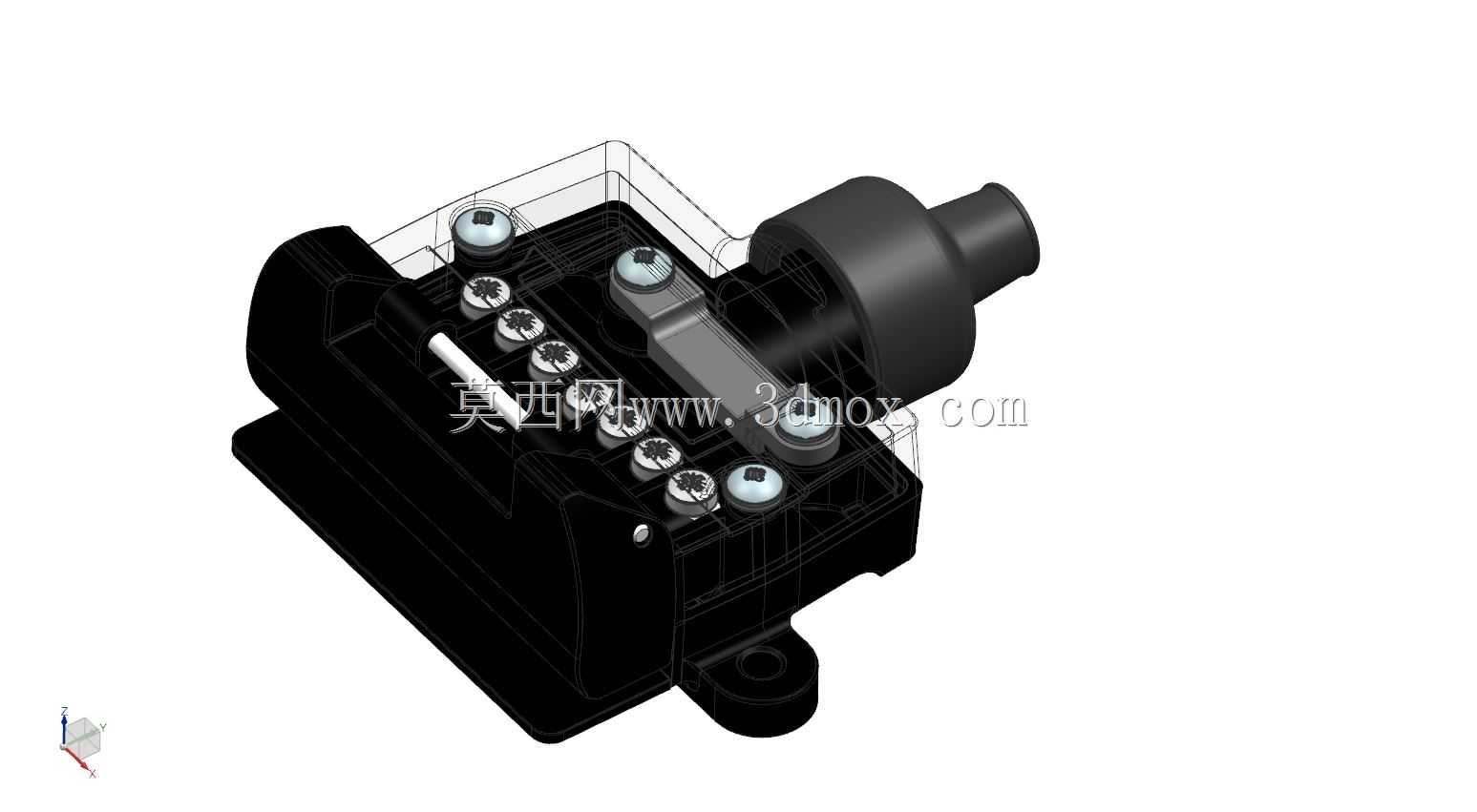

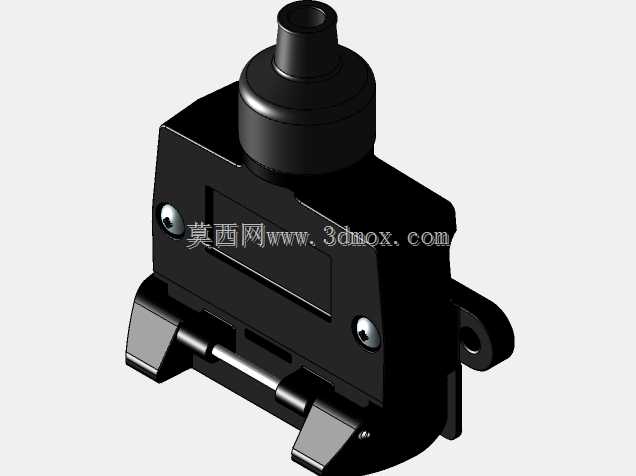

从功能特性来看，该插座采用七芯针位布局，可同时承载多路低压电信号传输，针位排布遵循拖挂设备通用的信号定义逻辑，插合时可通过壳体的导向结构避免错插，上翻盖结构能够在未插合状态下遮盖插针区域，减少灰尘、泥水进入接触腔的概率，降低接触氧化、短路的故障风险。底部带安装孔的固定基座，可直接通过螺栓固定在主车后保险杠或拖车前端的安装位上，侧出的线缆接头带有防水护线结构，能够对引出的线束形成弯折防护与密封防护，避免线缆根部反复弯折出现断线，同时阻挡水汽从线缆接入位置进入壳体内部。

从设计思路来看，该结构围绕包装适配与基础功能验证展开，未完全对标量产合规型号的尺寸公差与防护等级要求，核心是还原扁平七针插座的核心结构逻辑：翻盖的铰接结构、插针的排布间距、安装基座的固定位、线缆出线的护罩结构都做了完整还原，能够用于产品包装开模前的结构校验、安装位匹配验证，也可用于拖挂电路系统的教学演示、装配模拟。

从安装边界来看，该插座整体为扁平低矮造型，不会在车尾形成过大的外凸结构，安装孔位间距适配常规拖挂车型的预留安装位，侧方出线的设计可减少车尾走线的弯折角度，插合面的倾斜角度能够让插头插入后自然向下倾斜，减少雨水顺着插头流入插座的概率，整体外形尺寸紧凑，不会占用车尾过多的安装空间，适配多数轻型拖挂设备的安装空间要求。
