高转速电脑机箱散热轴流风扇结构设计

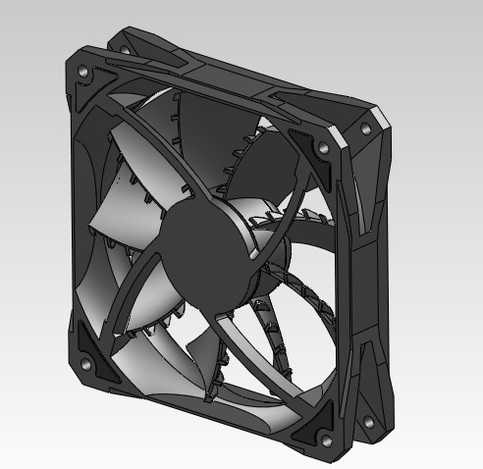

本作品为轴流式散热通风风扇的三维参数化建模成果，建模过程依托三维机械设计软件完成全结构的特征化搭建，整体模型严格遵循消费级散热风扇的通用尺寸规范，外框采用标准正方形安装结构，四个边角预留对应规格的安装固定孔位，孔位周边做加厚凸台结构强化安装强度，避免长期使用过程中出现固定位开裂、形变的问题。外框的侧边做了多道加强筋结构设计，筋条沿框体受力方向分布，在不额外增加整体重量的前提下提升框体的抗挤压、抗形变能力，适配机箱内部紧凑的安装空间。扇叶部分采用七叶大倾角曲面设计，每一片扇叶都通过曲面放样、边界混合等建模命令完成流畅的弧面构建，扇叶的前缘做切角优化，后缘做薄边处理，能够在转动过程中有效切割气流，降低风阻与紊流产生的风噪，扇叶与中心轮毂的连接位置做圆弧过渡处理，分散转动过程中的应力集中点，提升扇叶长期高速转动的结构稳定性。中心轮毂为圆润的弧面造型，能够引导进入扇区的气流向四周均匀分散，避免中心区域出现气流死区影响整体散热效率。模型搭建过程中对所有装配间隙做了精准控制，扇叶边缘与外框内壁预留合理的安全转动间隙，既避免转动过程中出现扇叶擦碰框体的问题，也不会因为间隙过大导致气流回流损失风压。材质渲染阶段，外框与扇叶均采用哑光黑色硬质工程塑料材质，还原量产产品常用的PBT或ABS材质的视觉质感，表面做细微的磨砂纹理处理，避免光滑塑料面产生多余的反光，金属安装孔位做亮面金属质感渲染，区分不同部件的材质差异。整体建模过程从散热性能需求出发，先确定整体安装尺寸与性能目标，再逐步推导扇叶的倾角、曲率、数量参数，最后完成框体加强结构与安装结构的细节优化，所有特征均保留完整的建模参数，可根据不同的风压、风量需求快速调整扇叶参数与整体尺寸，适配不同场景的通风散热使用需求，模型结构完整无破面，可直接用于结构验证、3D打印样件制作或者产品渲染展示使用。
