多片湿式多板离合器传动结构三维设计

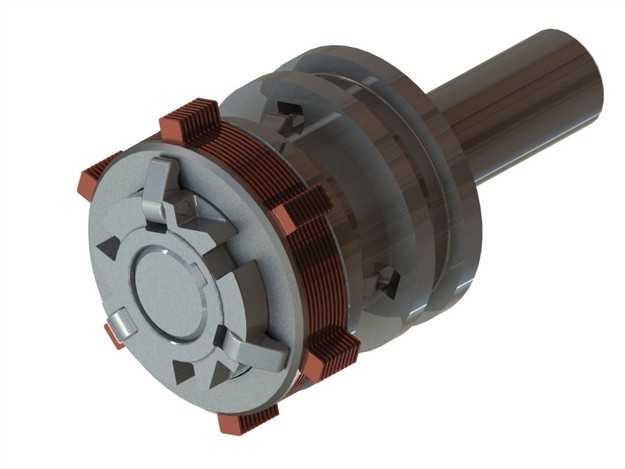

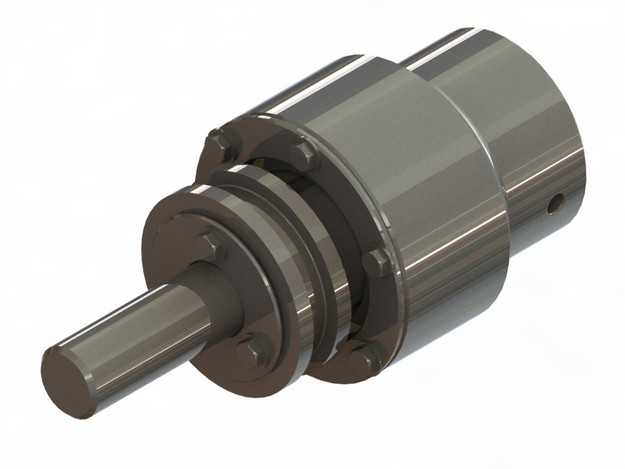

本作品为多板离合器的三维数字化设计模型，采用SolidWorks完成全参数化建模与装配约束搭建，完整还原了多板离合器的真实结构形态与装配逻辑。建模过程中遵循机械设计的公差配合原则，对输入轴、离合器壳体、主动摩擦片组、从动摩擦片组、压紧机构、端盖紧固件等所有零部件进行独立建模，通过同轴度、端面贴合、轴向限位等装配约束完成整体组装，确保各部件的相对运动关系符合实际工作逻辑，可直观展示离合器接合与分离的动作过程。渲染阶段采用金属材质体系，对输入轴、壳体等结构钢部件赋予高反光金属材质，还原机械加工后的金属光泽与表面质感，对摩擦片部分赋予哑光耐磨材质，区分不同功能部件的材质特性，通过环境光与定向光源的组合打光，突出零件的轮廓细节与装配层次，清晰呈现各部件的衔接关系与结构特征。结构设计上，该多板离合器采用多组摩擦片叠置的结构形式，相比单片离合器具备更大的摩擦接触面积，可在相同径向尺寸下传递更大的扭矩，输入轴通过轴承与壳体实现转动支撑，主动片与壳体周向固定、从动片与输出轴周向固定，通过轴向压紧力实现摩擦片间的紧密贴合完成动力传递，分离时摩擦片间形成间隙切断动力传输，整体结构紧凑，轴向布局合理，紧固件的布置均匀对称，保证压紧力的均匀分布，避免偏磨问题。设计过程中参考了通用机械传动离合器的设计规范，对摩擦片的数量、轴向行程、壳体壁厚等参数进行合理设定，兼顾传动能力与结构紧凑性，模型可用于机械原理教学演示、传动系统方案选型参考、虚拟装配仿真等场景，能够直观展现多板离合器的内部构造与工作原理，为相关传动部件的设计优化提供可视化参考。
