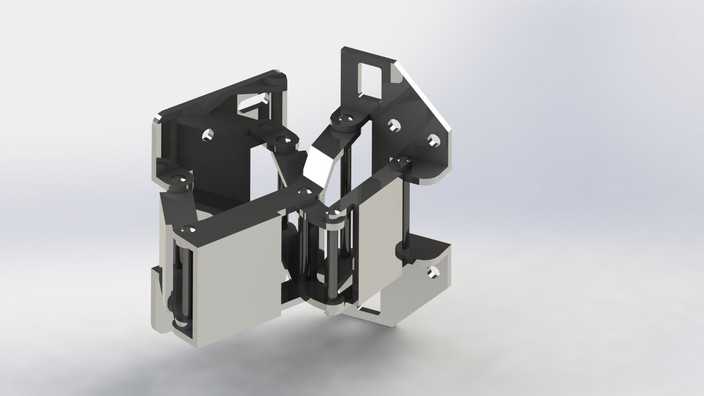

双四连杆大角度开启铰接式铰链结构

本模型为可实现超90度大角度开启的双四连杆铰接式铰链，建模过程严格遵循实物结构比例进行还原，首先通过草图绘制各连杆、安装基座、铰接销轴的轮廓基准，对每一处铰接转动副的配合间隙做了精准预留，避免运动仿真过程中出现干涉问题。建模阶段对金属板材的折弯边角、冲压安装孔位、销轴的轴肩定位结构都做了细节还原，没有省略关键的装配定位特征。材质渲染上，主体承重板材采用哑光冷轧钢材质表现，表面做细腻的磨砂颗粒质感处理，铰接活动销轴部分做亮面镀铬金属质感，区分不同部件的材质属性，同时在金属边缘添加细微的倒角高光，还原真实五金件的加工细节，渲染场景采用柔和的影棚布光，让铰链的多层连杆结构层次清晰，各部件的装配关系一目了然。结构设计上采用双四连杆联动机构，区别于普通单轴铰链的转动轨迹，两组对称布置的四连杆结构同步运动，可让门扇在开启过程中先产生平移位移再完成转动，实现超过90度的大角度开启效果，同时保证开合过程的顺滑无卡顿，安装基座上预留的多组安装孔位可适配不同厚度的门窗安装场景，各连杆之间的铰接点都做了限位结构设计，避免开启超程造成结构损坏。设计思路围绕家用门窗大角度开启的实际使用需求，参考市售成熟五金铰链的实物结构进行三维复刻，建模过程中反复验证连杆运动轨迹，确保各部件在全程开合过程中无碰撞干涉，所有铰接位置的转动副约束设置符合真实机械运动逻辑，既还原了实物的外观细节，也完整复现了该铰链的运动原理，可用于门窗结构设计的方案参考、五金配件选型的结构演示，也可作为机械连杆机构教学的直观案例，帮助理解四连杆机构在日常五金产品中的实际应用逻辑。
