双四杆结构大角度开启铰接铰链

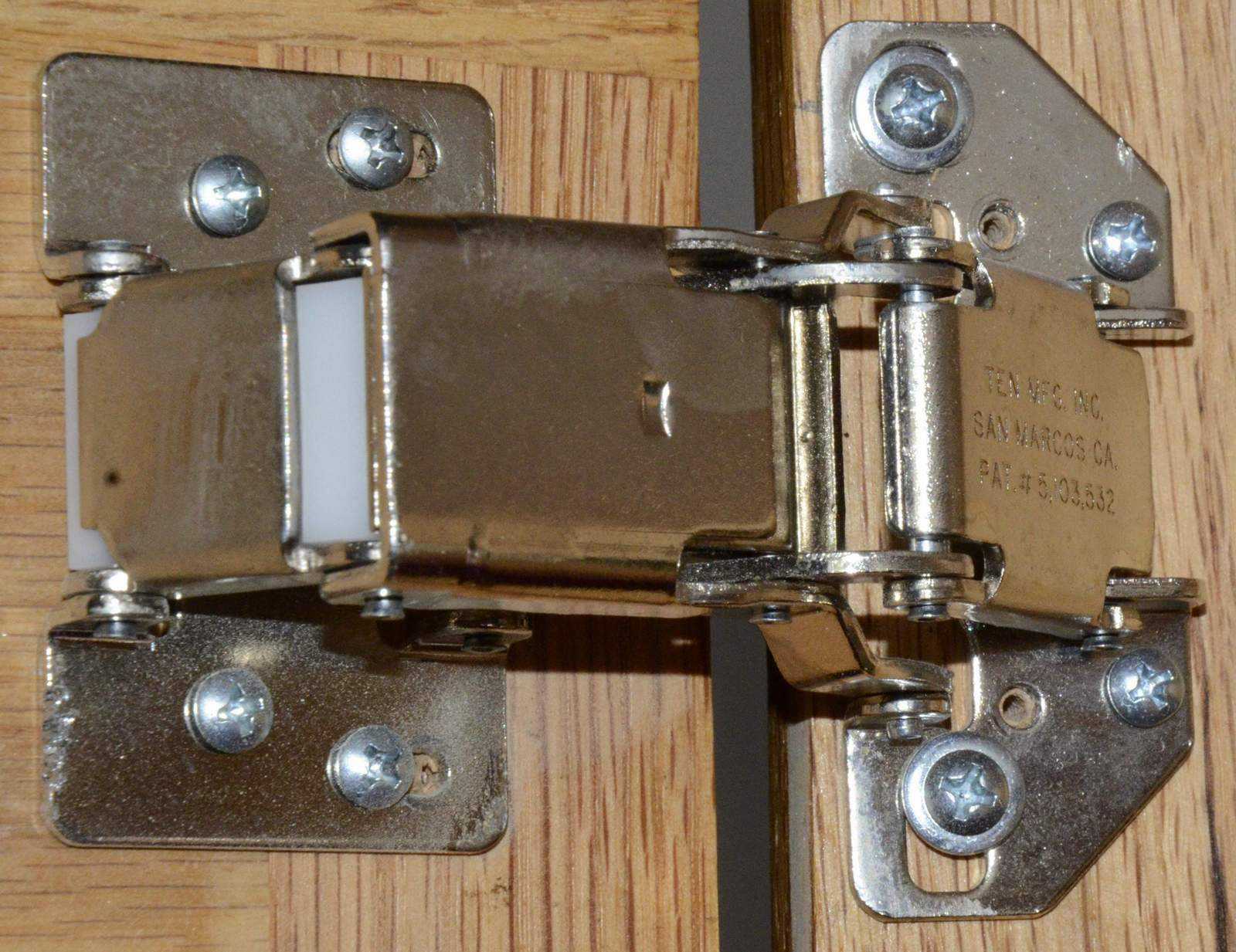

　　日常家装与小型柜体装配场景里，很多人都遇到过普通铰链开启角度不足，导致柜门无法完全贴靠柜体侧边，拿取内部物品时容易磕碰门板边缘，或是大尺寸内嵌设备无法顺利进出柜体的问题，这款采用双四杆机构设计的铰接铰链，正是针对这类实际使用痛点开发的连接件产品。从实际安装适配维度看，这类铰链的安装边界需要匹配16-22mm厚度的常规柜体门板，单只铰链的承重区间覆盖3-8kg的门板重量，常规高度在1.2m以内的柜门搭配2只该款铰链即可满足稳定支撑需求，若门板高度超过1.8m或是采用密度较高的实木、岩板材质，则需要在门板中部额外增设1只铰链，避免长期使用后门板出现下坠变形、开合卡滞的问题。不同于普通单轴铰链仅靠单一转轴实现转动的结构，

　　这款铰链采用对称布置的双四杆连杆结构，运动过程中两组四杆机构同步联动，让门板在开启时会先产生一段向外的平移位移，再完成转动动作，最终开启角度可以突破90°限制，达到105°左右的开启幅度，完全开启后门板可以贴合在柜体的外侧壁上，不会在柜体开口处形成遮挡，无论是存取大尺寸物件，还是需要完全敞开柜体进行内部清洁、设备检修，都不会受到门板的阻碍。从结构设计的逻辑来看，这款铰链的连杆铰接点全部采用铆接式销轴连接，销轴与连杆安装孔之间预留了合理的配合间隙，既保证连杆转动时无卡滞，又能控制各铰接点的旷量在0.1mm以内，避免长期开合后出现铰链松动、门板错位的问题；铰链的底座部分设计了两个长圆形安装孔，安装时可以在水平方向进行±2mm的位置微调，

　　用来抵消柜体加工时的孔位误差，降低现场安装的对位难度，不需要在柜体加工时追求极高的孔位精度，就能保证门板安装后缝隙均匀、开合顺畅。在实际应用场景中，这类大角度铰链不仅适用于普通的家用衣柜、橱柜平开门，也可以用在小型设备的检修门、嵌入式家电的外装柜门、实验室操作台的储物柜门等场景，尤其是在柜体侧边紧邻墙面或是其他固定障碍物的场景下，普通90°铰链开启后门板会与障碍物产生干涉，无法完全打开，而这款铰链的运动轨迹可以让门板在开启过程中避开侧边的障碍物，不需要预留额外的开门避让空间，能有效提升狭小空间内的空间利用率。从受力特性来看，双四杆结构的铰链在门板关闭状态下，连杆机构会形成接近死点的位置状态，能给门板提供足够的闭合锁紧力，

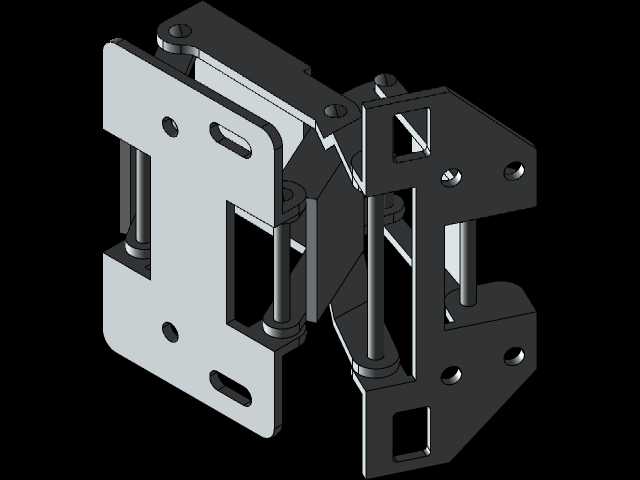

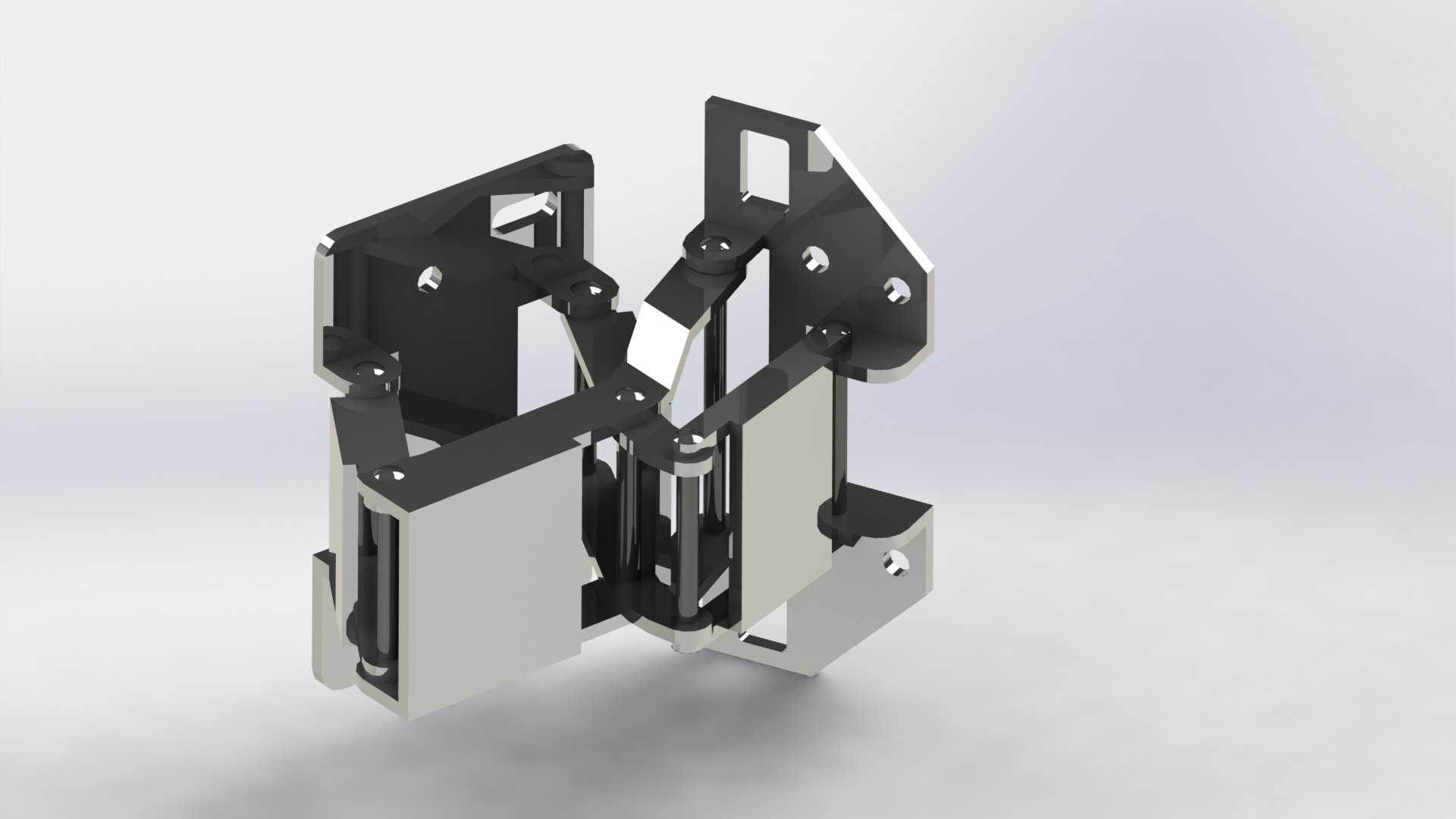

　　避免门板因为轻微震动就自行弹开；在开启到最大角度时，连杆机构也会形成机械限位，不需要额外加装限位装置，就能限制门板的最大开启角度，防止门板过度转动撞击柜体或是侧边墙面，造成漆面损伤或是结构变形。铰链的主体受力部件采用冲压成型的金属板材制作，连杆部分做了加厚处理，表面经过防锈镀层处理，在厨房、卫生间这类相对潮湿的使用环境下，也不容易出现锈蚀、卡滞的问题，长期使用的可靠性有足够保障。在进行三维建模还原这款铰链的时候，需要重点关注各连杆铰接点的相对位置关系，四杆机构的杆长比例直接决定了门板的运动轨迹和最终开启角度，如果杆长参数出现偏差，很容易出现运动干涉、开启角度不足或是闭合时门板无法完全贴合柜体的问题；建模时还要注意预留出安装螺丝的沉头空间，以及铰链运动时各部件之间的安全间隙，避免实际生产装配后出现部件摩擦、开合异响的问题。
