参数化行星齿轮组传动构件

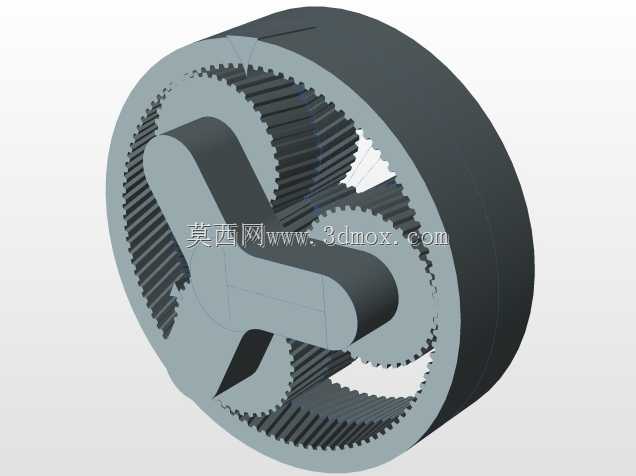

这款行星齿轮组是机械传动系统中的核心减速与扭矩传递构件，广泛应用于工业减速机、新能源汽车电驱系统、工程机械行走机构、风电增速箱、自动化生产线伺服传动单元等场景中，承担着匹配动力输入输出转速、放大传动扭矩、在紧凑空间内实现高传动比动力传输的核心作用，是各类对传动效率、空间占用率、承载能力有较高要求的动力设备中不可或缺的关键部件。

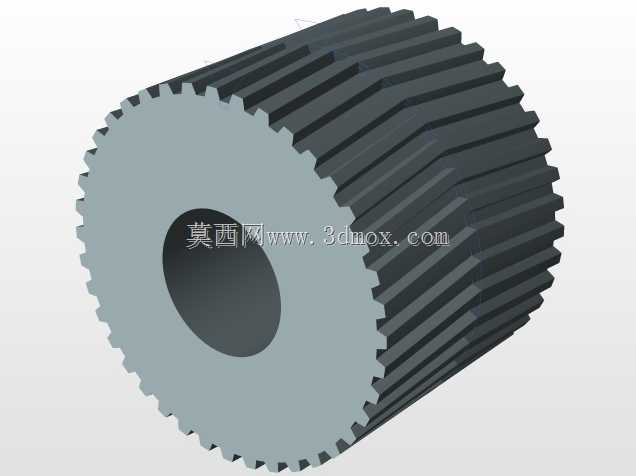

从功能特性来看，该齿轮组采用全参数化设计逻辑，核心传动参数可通过太阳轮零件的参数表进行统一调整修改，能够快速适配不同传动比、不同承载扭矩、不同安装空间的设计需求，大幅缩短同系列传动方案的迭代设计周期。组内所有齿轮构件通过装配约束完成关联，齿形啮合间隙、齿向接触精度均按照通用机械传动的公差标准进行匹配设计，斜齿结构的设计能够有效提升齿轮啮合的重合度，降低传动过程中的冲击与噪音，提升高速运转工况下的传动平稳性，同时相比直齿行星结构拥有更强的重载承载能力，可适应持续变载荷的传动工况。

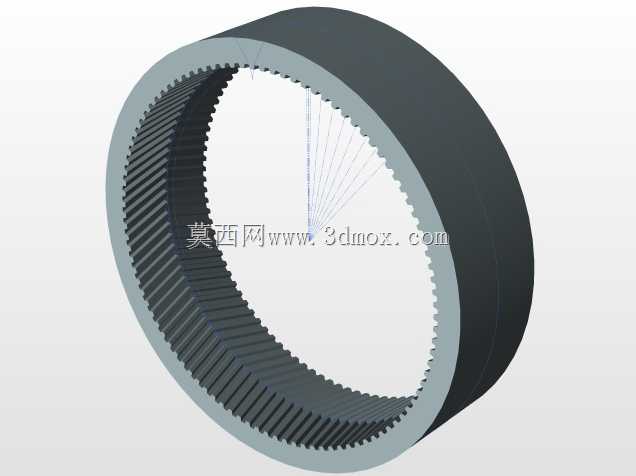

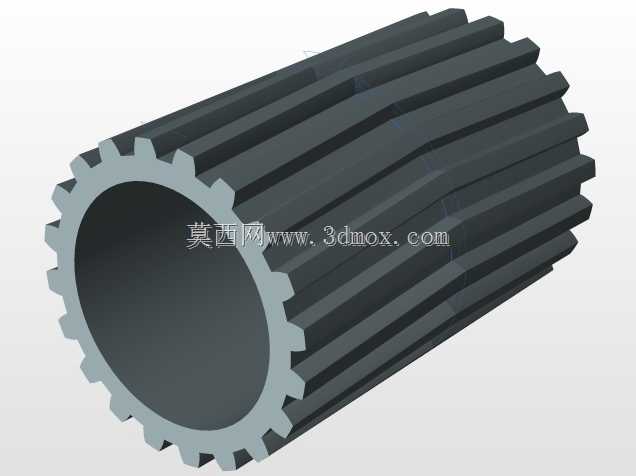

在设计思路上，该构件优先考虑了紧凑空间内的传动效率最大化，采用空心内齿圈集成外斜齿的复合结构，内花键结构可直接与动力输出轴进行周向固定，省去额外的连接转接构件，进一步压缩传动单元的轴向安装尺寸。齿形设计兼顾了加工工艺性与啮合性能，齿顶修缘参数可根据实际应用场景的载荷特性进行微调，避免齿顶啮合干涉造成的早期磨损，延长齿轮组的整体使用寿命。

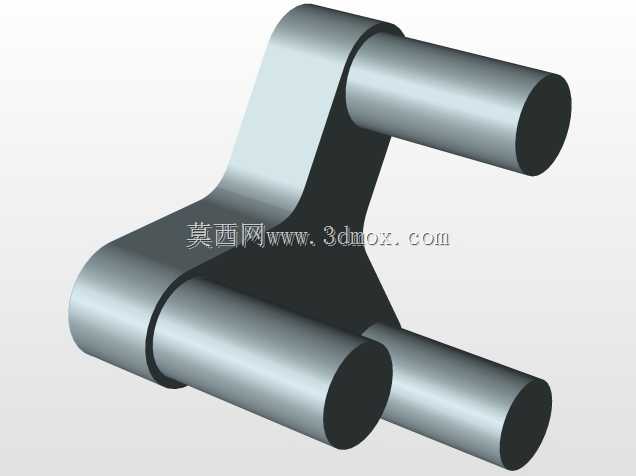

从安装边界来看，该齿轮组的内孔花键参数、外齿分度圆直径、轴向长度均预留了参数化调整接口，可适配不同规格的行星架、太阳轮、内齿圈配合尺寸，安装时仅需保证输入输出轴的同轴度公差在允许范围内，即可实现顺畅啮合传动，无需额外进行复杂的配做加工，能够直接集成到各类行星传动总成的设计方案中，适配不同功率等级的动力传输需求，在保证传动强度的前提下尽可能降低构件自身重量，提升传动系统的功率密度。
