蜗轮蜗杆传动用蜗轮壳体结构设计

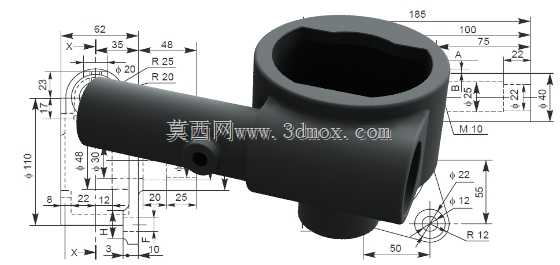

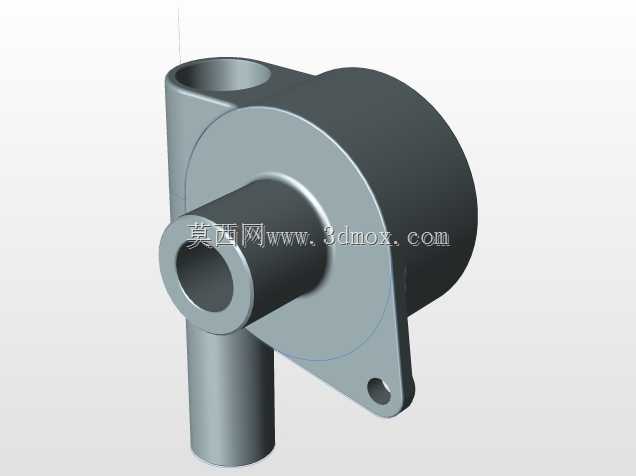

蜗轮壳作为蜗轮蜗杆传动机构的核心防护与承载构件，广泛应用于各类需要大传动比、低转速大扭矩输出的工业传动场景中，覆盖轻工输送设备、小型自动化生产线驱动单元、食品包装机械传动端、农用小型机具减速模块等多个领域，是保障蜗轮蜗杆副稳定啮合、隔绝外界粉尘杂质侵入、储存润滑介质的关键结构件。该壳体在实际运行中承担多重功能：首先为内部蜗轮、蜗杆、支撑轴承提供精准的安装定位基准，保证啮合齿面始终保持设计要求的接触面积与啮合间隙，避免因壳体形变导致的齿面偏磨、传动卡滞、噪音异常等问题；其次形成封闭的储油腔室，留存齿轮润滑油脂，为持续运转的啮合副与轴承提供持续润滑，同时阻隔生产环境中的金属碎屑、粉尘、水汽进入传动腔，避免齿面磨粒磨损与轴承锈蚀，延长整套传动机构的使用寿命；此外壳体上集成的安装法兰与接口结构，可实现整套蜗轮传动单元与动力输入端、负载输出端的快速对接，同时通过安装耳位将整个减速单元固定在设备机架上，承担传动过程中的扭矩反力与振动载荷。在设计思路上，该壳体采用一体化铸造成型后精加工的工艺路线，主体腔室采用近似圆筒形结构，匹配蜗轮的回转外径，在保证腔室容纳空间的前提下最大化缩减壳体整体体积，同时圆筒形结构具备更优的结构刚度，可承受传动过程中齿面啮合带来的径向与轴向载荷，减少壁厚的同时避免受力形变。壳体轴向伸出的中空凸台为蜗杆的安装避让与轴承座位置，垂直方向设置的上下贯通管状结构为输出轴的穿装通道，侧方延伸的带孔安装耳为整套组件的固定点位，所有安装端面、轴承位、轴孔位置均预留精加工余量，在铸造完成后通过一次装夹完成关键配合面的加工，保证各位置的同轴度、垂直度形位公差满足装配要求。从安装边界来看，该壳体的主体回转外径适配小规格蜗轮副的安装需求，轴向凸台长度匹配标准微型轴承的安装宽度，侧方安装耳的孔位间距符合通用小型减速单元的安装尺寸规范，输出端管状结构的外径可适配常规的轴封安装尺寸，无需额外改制即可直接匹配对应规格的蜗轮蜗杆组件、标准轴承与密封件，能够直接集成到各类小型减速传动模块的设计中，大幅缩短非标传动单元的设计与装配周期。
