自动变速箱升降门连接链轮结构设计

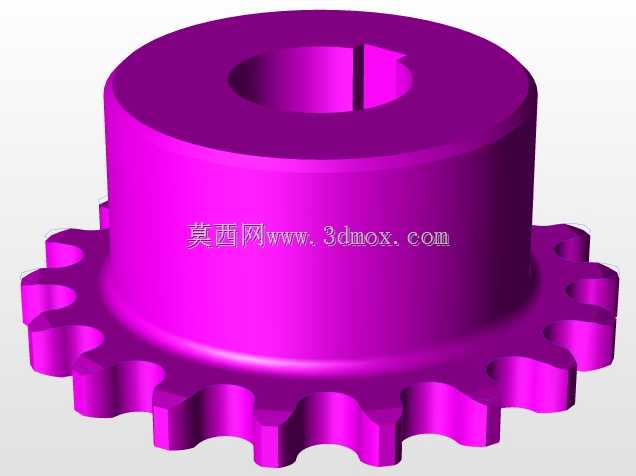

该零件作为自动变速箱升降门系统的核心连接传动构件，主要应用于商用车辆自动变速箱的舱门升降驱动链路中，承担动力传递与部件连接的双重作用，在变速箱检修舱门、电控升降防护门的传动场景中，能够将驱动端的旋转运动转化为舱门的平稳升降动作，保障舱门启闭过程的同步性与承载稳定性，避免升降过程中出现卡滞、偏斜、传动滑脱等问题。从功能特性来看，该零件采用带轮毂的链轮结构设计，外缘的齿形结构可与配套传动链条精准啮合，传动过程中啮合间隙控制在合理区间，既能够保证动力传递的效率，也可缓冲升降启停阶段的瞬时冲击，降低传动噪音；中心的通孔用于穿装连接转轴，孔侧开设的键槽可与转轴上的平键配合，实现周向固定，避免传动过程中零件与转轴发生相对转动，保障扭矩传递的可靠性；轮毂部分的轴向长度经过合理设计，既能够保证与转轴的配合接触面积，降低单位面积的接触应力，也可控制零件整体重量，减少传动系统的转动惯量，提升升降动作的响应灵敏度。在设计思路层面，该零件优先考虑传动可靠性与安装便捷性，齿形轮廓采用标准链轮齿形修形设计，齿顶与齿根均做了圆弧过渡处理，可减少链条与齿面的摩擦磨损，延长零件与配套链条的使用寿命；零件主体采用一体化结构设计，避免了分体装配带来的累积误差，整体刚性更强，能够承受升降门满载状态下的传动载荷，不会出现结构变形导致的传动失效。从安装边界来看，该零件的径向尺寸与配套链条的节距、齿数完全匹配，安装时需保证齿面与传动链条处于同一平面，轴向偏摆量控制在允许范围内；中心孔的孔径与配套转轴的轴径采用过渡配合，安装时通过键连接实现周向定位，轴向可通过轴肩与挡圈实现固定，不需要额外设计复杂的安装结构，可直接适配现有自动变速箱升降门的安装空间，不需要对周边配套部件做额外改造即可完成装配替换。在实际使用过程中，该零件可适配多车型自动变速箱的升降门传动需求，在频繁启闭的工作场景下依然能够保持稳定的传动性能，有效降低升降门系统的故障概率，减少后期维护的成本与频次。
