汽车底盘升降器传动连接链轮结构

该零件应用于汽车底盘升降系统的动力传递链路中，作为升降执行机构与驱动端的核心连接载体，承担扭矩传递、运动换向的关键作用，常见于配备底盘高度调节功能的乘用车辆、特种作业车辆的底盘升降单元中，在车辆通过复杂路况调整离地间隙、维保作业举升底盘相关部件的工况下，保障动力稳定输出至升降执行端。

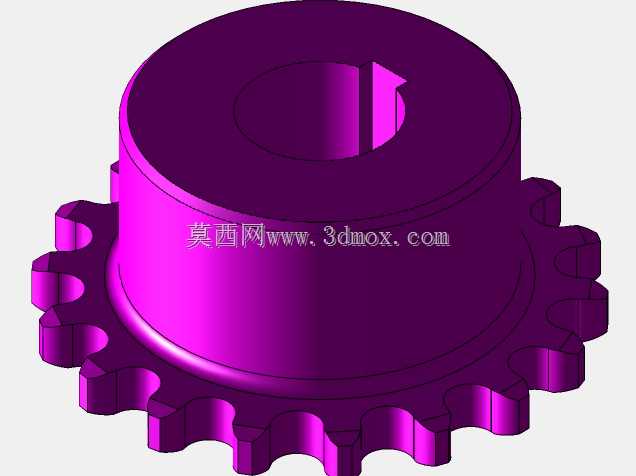

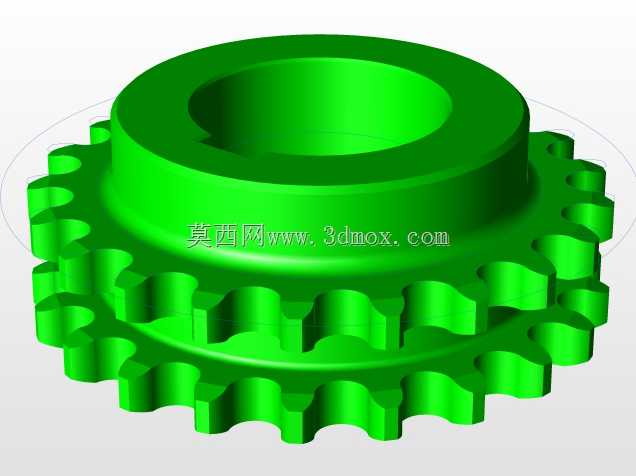

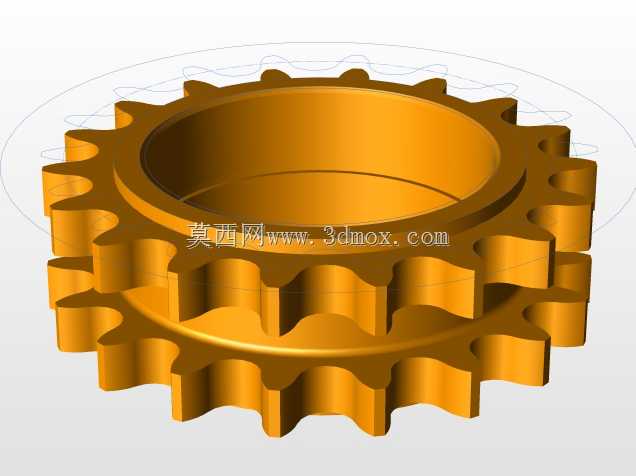

从结构设计来看，零件采用带轮毂的链轮构型，外缘周向均布适配传动链条的啮合齿形，齿形轮廓经过参数化拟合，匹配对应规格传动链条的节距、滚子直径，保证啮合过程中无卡滞、滑动率控制在合理区间，降低传动过程中的冲击与磨损。中心设置阶梯式安装通孔，孔壁预留键槽定位结构，可与驱动轴通过平键实现周向固定，传递额定扭矩，轮毂部分的轴向高度经过匹配计算，既保证与轴的配合长度满足抗剪切强度要求，又不会过度占用底盘布置空间，避免与周边悬架杆件、制动管路产生运动干涉。

设计过程中优先考虑了底盘部件的工况适应性，齿部与轮毂的过渡位置设置圆弧卸荷槽，分散交变载荷作用下的应力集中，避免长期往复载荷下出现齿根断裂、轮毂开裂的失效问题。零件的安装边界需匹配底盘升降器的安装座尺寸，轴向定位通过轴端挡圈实现，径向跳动公差控制在传动系统允许的范围内，保证链条传动过程中不会出现脱链、偏磨的问题。在实际装配场景中，该零件安装完成后需与张紧机构配合，保证链条张紧度处于合理区间，既不会因过紧增大传动阻力、加速齿面磨损，也不会因过松出现传动滞后、跳齿的问题。

从功能特性上，该连接结构同时具备扭矩传递、轴向定位的双重作用，一体化的构型减少了装配环节的零件数量，降低了总成的装配累积误差，提升了升降机构的整体可靠性。齿面的构型设计兼顾了正反向传动的受力需求，适配升降器上升、下降两个方向的动力传递，在承受冲击载荷时，齿部的受力分布均匀，不会出现局部应力过载的情况。轮毂部分的外圆可作为装配基准面，用于安装转速检测元件，实时反馈升降机构的运行位置，为底盘高度控制系统提供精准的位置信号，保障升降行程控制精度。
