卡丁车转向连接轴与限位楔块结构

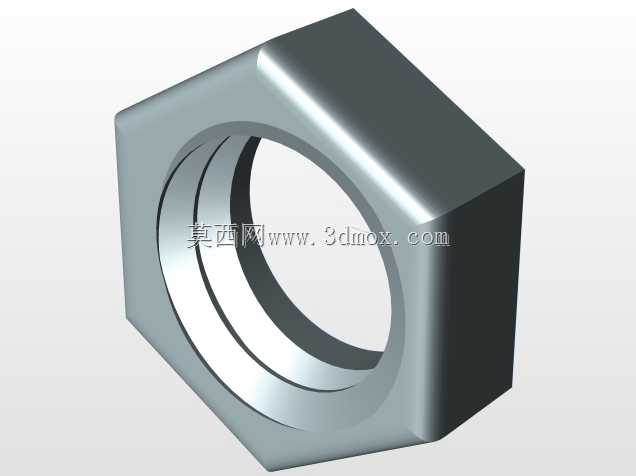

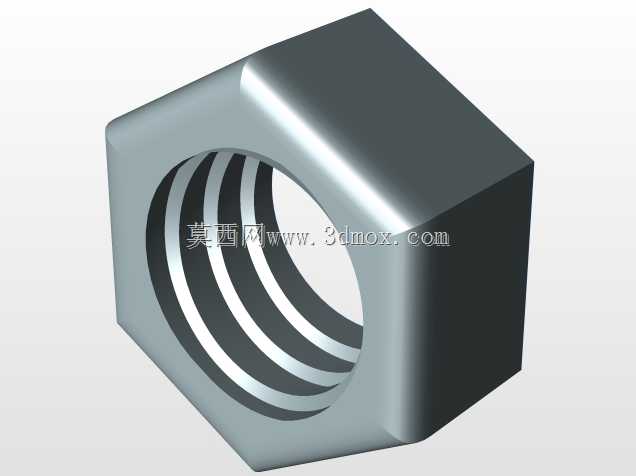

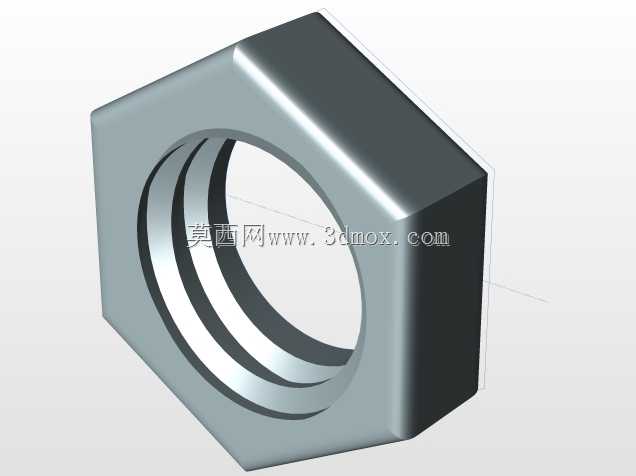

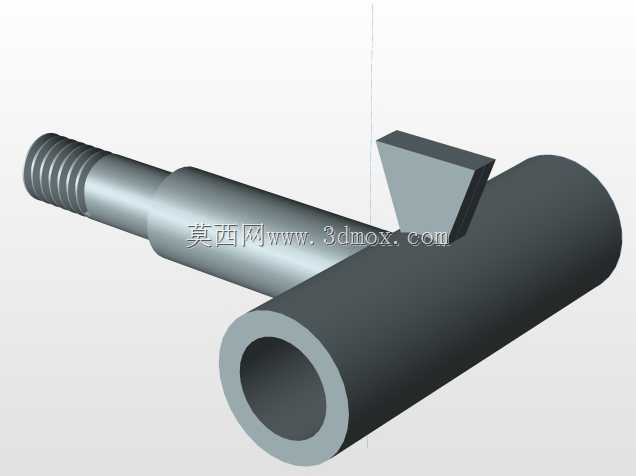

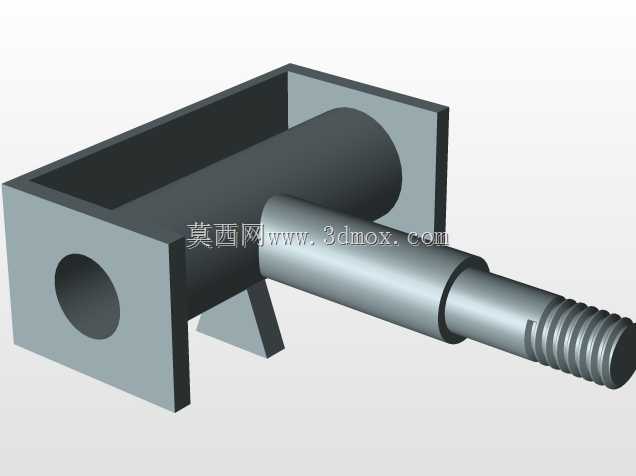

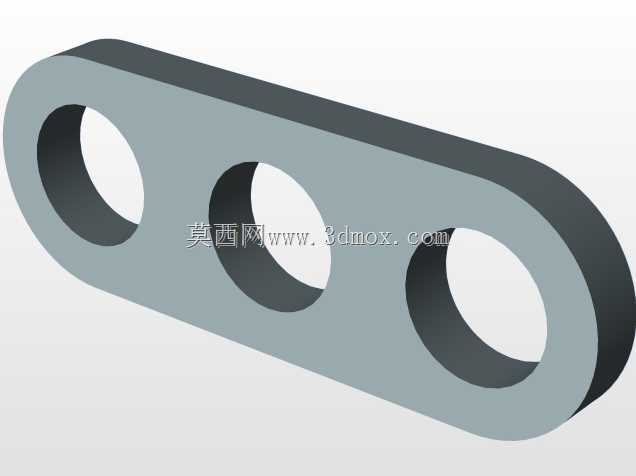

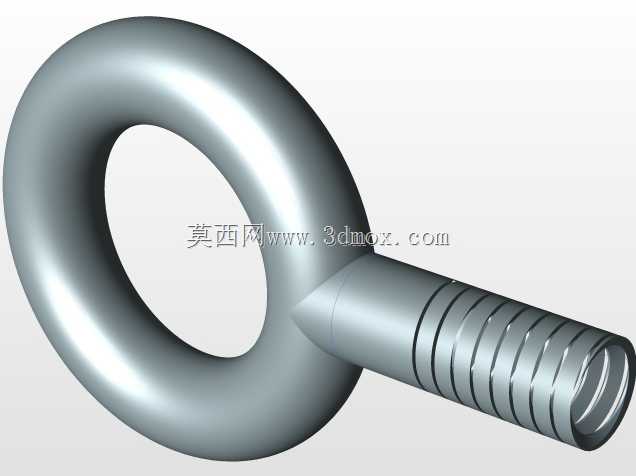

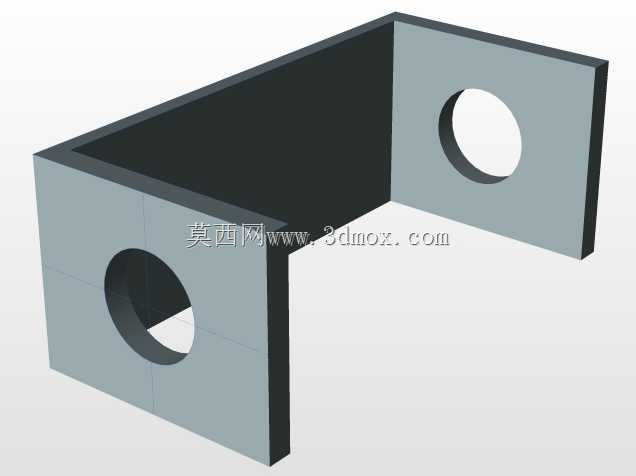

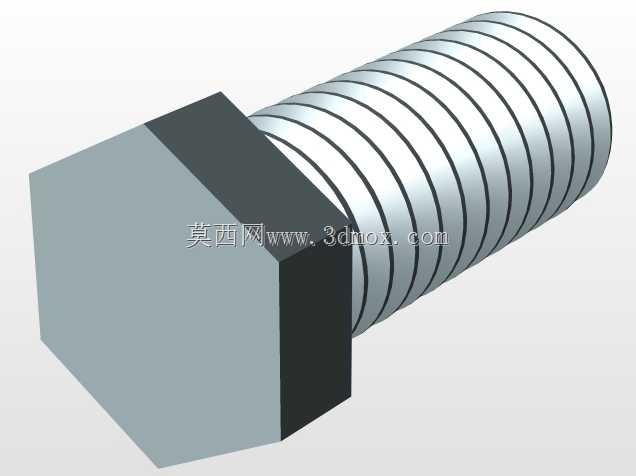

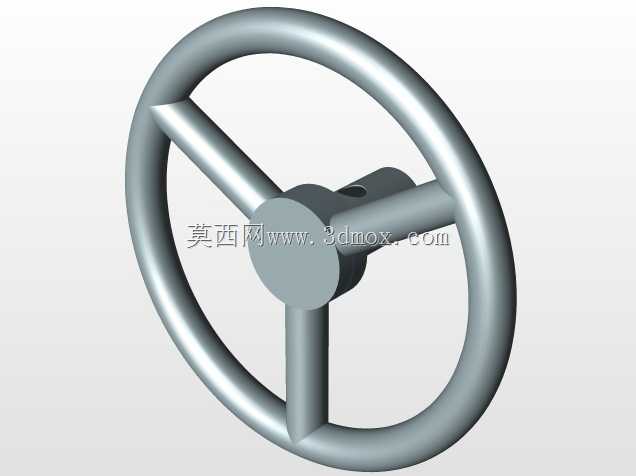

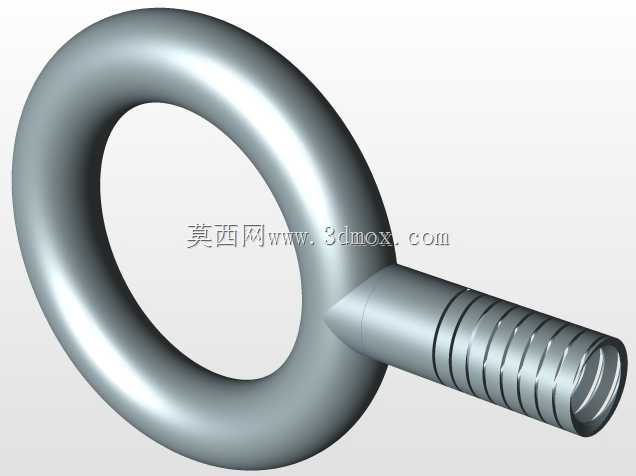

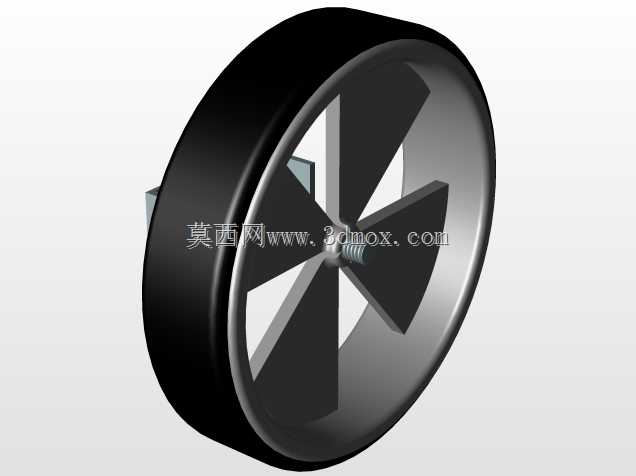

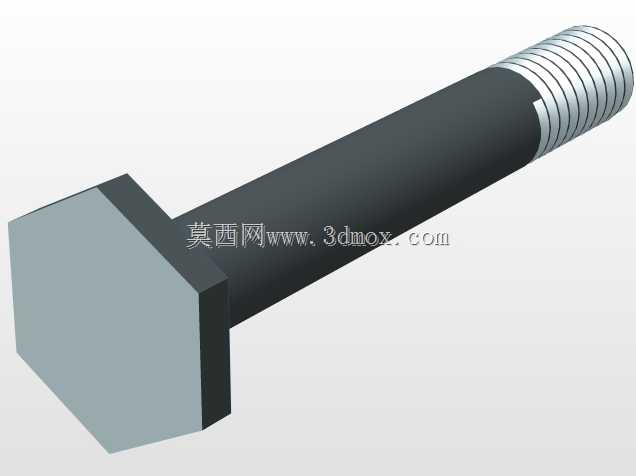

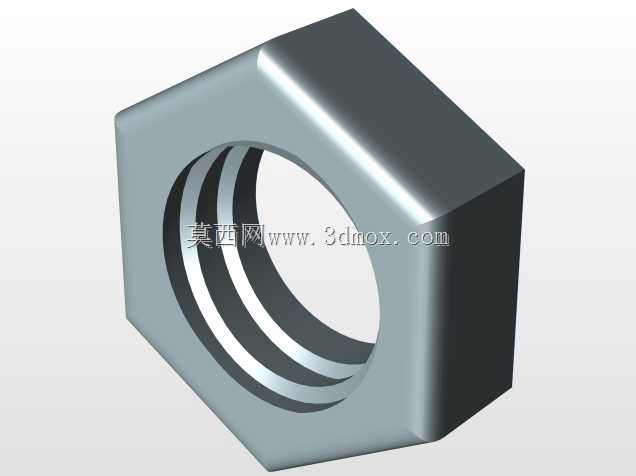

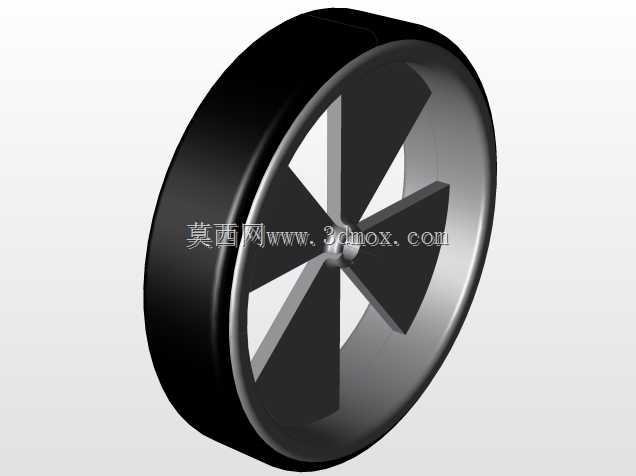

这套结构件主要应用于小型娱乐卡丁车的转向传动系统中，承担转向力矩传递与行程限位的核心作用，是保障卡丁车转向操作精准度与行驶安全性的关键组成部分。在场地娱乐卡丁车的日常运营场景里，这类结构件需要频繁承受转向操作带来的交变载荷，同时还要应对场地行驶过程中产生的振动与冲击，因此设计阶段就对结构强度、配合精度与耐磨性能提出了明确要求。其中带外螺纹的阶梯实心轴为转向输入连接轴，轴端的螺纹段用于和转向摇臂锁紧固定，通过螺母预紧消除配合间隙，避免转向过程中出现旷量；阶梯轴的轴肩位置做了圆角过渡处理，能够有效分散应力集中，避免交变载荷下出现轴段断裂的问题，轴身的光杆段与车架上的衬套配合，实现转动过程中的径向支撑，保证转向动作顺滑无卡滞。与之配合的空心轴为转向输出套筒，套设在车架固定的芯轴外部，一端与转向轮的羊角结构连接，另一端通过焊接的摇臂与输入轴实现联动，空心结构的设计在保证整体抗扭强度的前提下，有效降低了零件自身重量，符合卡丁车轻量化的设计需求，减少转向操作需要施加的力度，提升驾驶操控体验。斜置的楔块为转向行程限位块，固定在空心轴的对应位置，当转向动作达到最大设计转角时，楔块的斜面会与车架上的限位挡块贴合，阻止转向角度继续增大，避免转向过度导致的轮胎蹭车架、转向机构卡死等问题，楔块的斜面角度经过反复校核，匹配卡丁车的最小转弯半径设计，既保证场地内灵活转向的需求，又能限制极限转角保障行驶安全。设计过程中，各配合面的尺寸公差严格按照运动件配合要求设定，轴与衬套的配合间隙控制在合理范围，既保证转动灵活性，又避免间隙过大带来的行驶抖动；安装边界上，整套结构的轴向尺寸与车架安装位的预留空间完全匹配，螺纹段的伸出长度满足螺母锁紧与防松垫片的安装需求，楔块的安装位置经过运动仿真验证，在左右最大转角位置都能准确触发限位，不会出现干涉问题。零件的材质选择上，轴类零件采用中碳钢调制处理，表面做防锈氧化处理，兼顾强度与耐腐蚀性，楔块采用与轴类同材质的钢材加工，焊接部位做焊后去应力处理，避免长期使用后出现变形移位，保证限位精度长期稳定。
