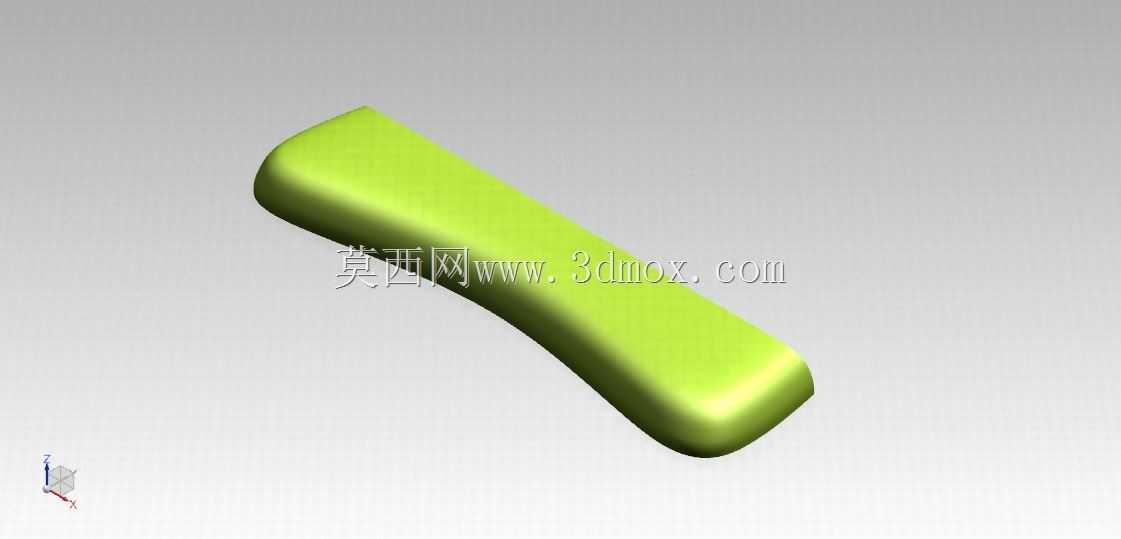

NX曲面造型长条形弧形握持结构件

该长条形弧形握持结构件，主要面向手持操作类设备的握持接触场景，常见于小型手持检测仪器、家用手持护理设备、便携电动工具的握持手柄部位，作为设备与操作人员手部直接接触的功能结构件，承担着力传递、握持防滑、操作舒适度提升的核心作用，能够让操作人员在长时间持握设备作业时，降低手部肌肉的紧绷感，减少操作疲劳，同时通过流畅的曲面过渡避免棱角剐蹭手部，提升操作过程的安全性。从功能特性来看，该结构件采用全曲面顺滑过渡设计，整体沿长度方向呈现符合人体手部自然握持弧度的弯曲形态，表面无尖锐棱角、无突兀的转折棱线，握持时能够与手掌掌心、指根区域的自然曲面形成较好的贴合，分散手部持握时的局部压力，避免长时间操作产生的压痕与酸痛感；结构整体为等壁厚的实体形态，既可以作为独立的外装握持护套套装在设备内部骨架外侧，也可以直接作为手持设备的外壳主体结构，内部预留的空腔可容纳设备的控制电路板、供电模块、传动组件等核心部件，曲面外壁可根据实际使用需求做磨砂、软胶包覆等表面处理，进一步提升握持摩擦力与触感舒适度。在设计思路层面，该结构件采用自由曲面造型逻辑搭建，首先根据成年人手部平均握持尺寸确定整体长度与截面轮廓，以手部自然弯曲的姿态曲线作为整体造型的中心引导线，再沿引导线方向逐步调整各个截面的轮廓形态，确保每个位置的截面宽度、厚度都符合手指环绕握持的尺寸范围，通过曲面连续性调整实现各个截面之间的G2顺滑连接，避免曲面出现褶皱、突兀转折；造型过程中同步考虑后续注塑生产的脱模需求，整体曲面沿脱模方向保持合理的拔模斜度，无倒扣、无侧凹结构，无需复杂的抽芯滑块结构即可实现量产成型，有效降低生产环节的模具成本与成型难度。从外形尺寸与安装边界来看，该结构件整体长度适配成年人单手握持的覆盖范围，截面最大宽度处于手掌自然握持的适宜尺寸区间，整体厚度控制在持握时手指可轻松环绕的范围，安装端可根据对接的设备主体结构设置定位卡槽、螺丝连接柱等安装结构，安装边界与设备主体的对接处采用顺滑的曲面齐平设计，不会在握持区域形成凸起的接缝或台阶，保证握持触感的连续性；结构两端采用圆润的收头设计，既避免端部棱角带来的安全隐患，也能让手部在握持时端部不会硌压手腕或指端位置，适配不同握持习惯的操作人员使用。
