异形带孔卡扣式机械连接锁件结构

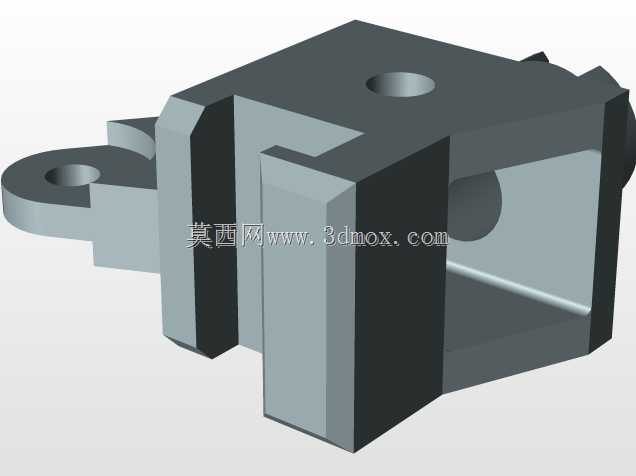

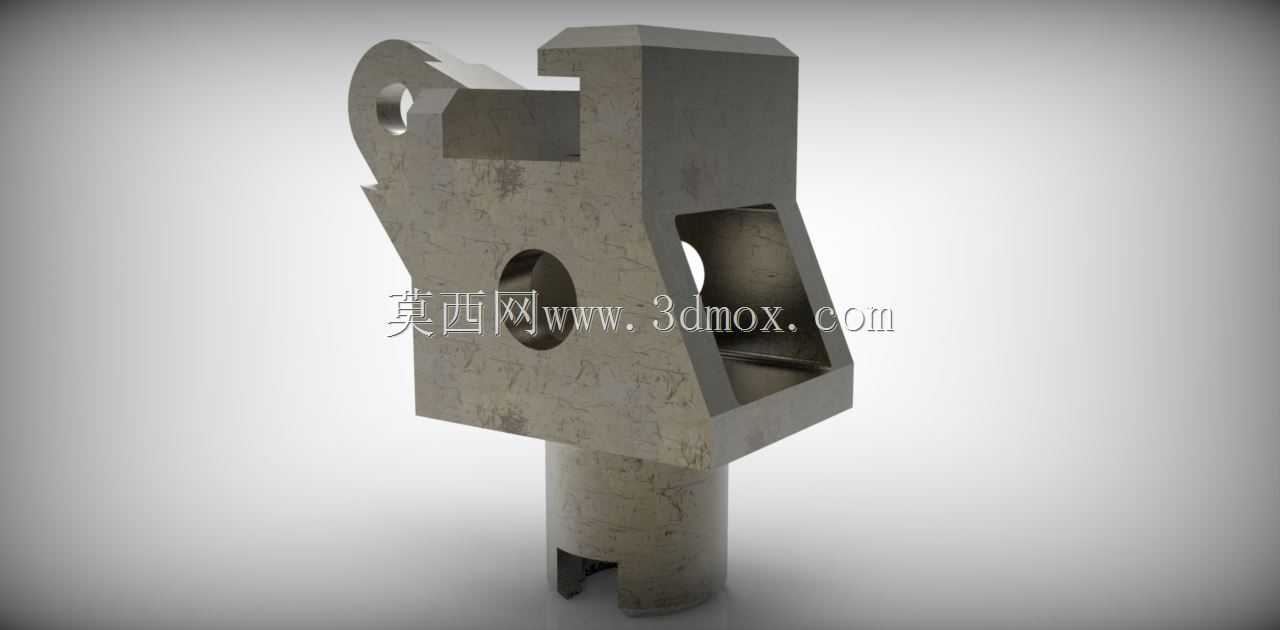

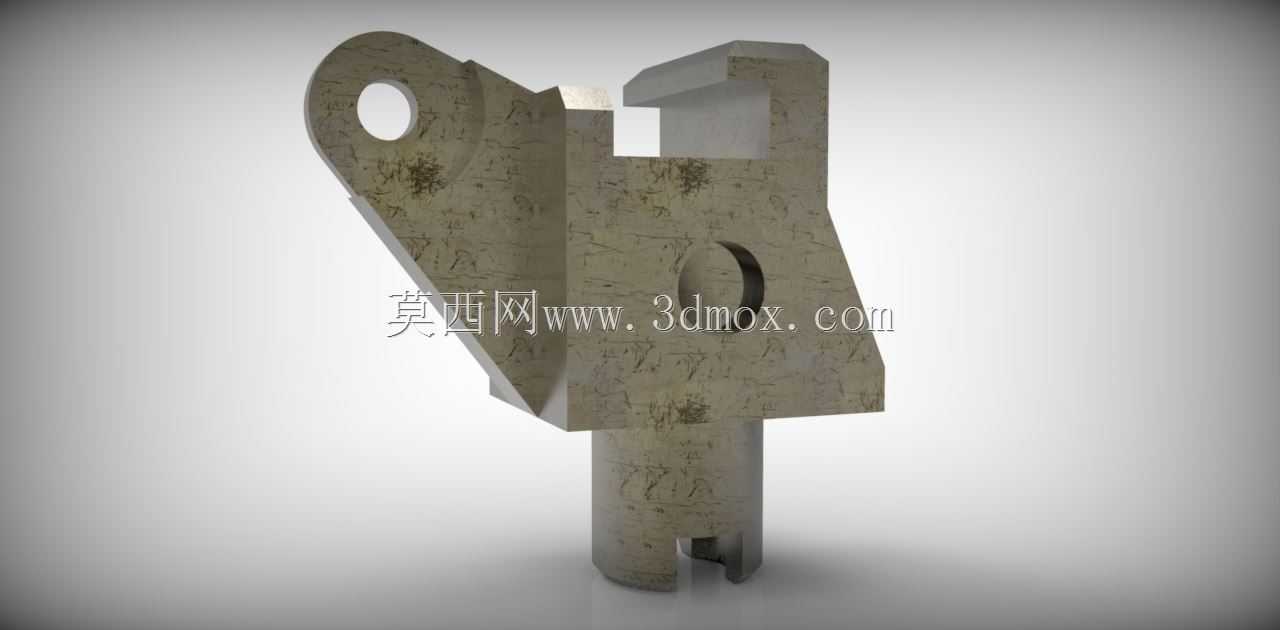

该构件属于工业设备配套的锁止类连接五金件，主要应用在需要频繁开合、快速锁止定位的工业设备舱门、工装夹具快换模块、自动化生产线工位挡停机构以及小型工程机械的检修舱盖部位，能够在无额外辅助工具的前提下完成部件的快速锁合与解锁操作，替代传统螺栓紧固的繁琐流程，大幅提升设备运维、工装切换的作业效率。从实际使用场景来看，这类锁件常被用在户外作业的小型工程机械侧舱、自动化设备的安全防护门、物流分拣线的可拆换导向挡板安装位，既可以承受一定的径向拉扯载荷，也能在设备运行产生的持续振动环境下保持锁止状态稳定，不会出现意外松脱的情况。在功能特性上，构件上部的带孔耳板用于铰接安装，可将锁件整体固定在设备基体的铰接座上，实现锁件的旋转开合动作；中部的异形卡槽结构为核心锁止部位，卡槽的内型面经过适配设计，能够与配套的锁舌、卡轴紧密贴合，锁合后可限制对应部件的多方向位移；下部的柱状带槽结构为操作受力端，既可以通过手动扳动完成解锁动作，也能适配配套的弹簧复位组件，实现锁合后的自动预紧，避免振动松脱。设计过程中，首先根据安装场景的载荷要求确定了各部位的壁厚，整体采用一体化铸造成型后做机加工修整，保证关键配合面的尺寸精度；上部铰接孔的位置经过受力校核，将旋转中心设置在受力最优的位置，使得解锁操作的扳动力控制在人工操作舒适的力度区间，同时锁合状态下能够形成自锁角度，即便受到外部冲击载荷也不会自行解锁。外形尺寸方面，整体结构紧凑，上部铰接耳板的外轮廓做了圆弧过渡处理，避免旋转过程中与周边安装结构发生干涉；中部主体的侧边做了切边处理，预留出足够的安装避让空间，适配周边相邻构件的安装边界；下部柱状操作端的直径符合人工手指捏持的尺寸要求，端部的开槽既可以用于连接复位拉簧，也能作为解锁工具的施力点位，在手动操作空间不足的场景下可借助简单工具完成解锁。安装时仅需将上部铰接孔通过销轴固定在预设的铰接支座上，调整好旋转行程后即可配套对应的锁止轴使用，不需要复杂的安装调试流程，适配多种厚度的安装板场景，可根据实际安装需求调整配套锁轴的位置，具备较强的场景适配性。
