工业设备内置绿色塑料安装基座结构

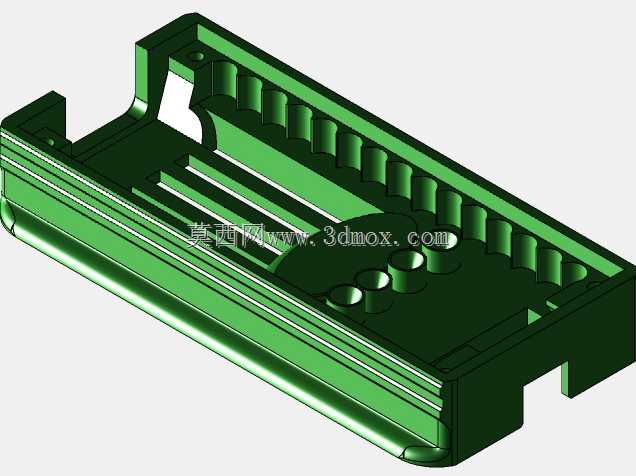

这款绿色塑料结构件是工业电控、信号传输类设备内部常用的安装承载基座，主要应用在工业控制柜内模块排布、通讯设备内置板卡固定、小型工控终端内部组件承托场景中，作为内部元器件的定位承载载体，替代传统金属支架实现轻量化、绝缘化的装配需求，能够有效降低设备整体自重，同时避免金属构件带来的导电短路风险，适配多类需要绝缘安装环境的电子组件装配场景。从实际用途来看，该结构件主要承担两方面核心功能，一是为排布在其上方的圆柱形电子元件、接线端子、小型传感模块提供精准的定位卡槽，每一处弧形槽位都对应特定规格的元件外径，能够让元件卡入后实现径向限位，避免设备在运输、运行振动过程中出现元件移位、引脚脱焊的问题；二是为上层安装的PCB板、功能模组提供平整的安装支撑面，结构边缘的凸台与凹槽形成的导向结构，能够让装配人员快速对准安装孔位，提升产线装配效率，同时结构上预留的沉孔位置可以直接通过自攻螺丝或者卡扣实现与设备壳体的固定，不需要额外加装连接辅件。在设计思路上，这款结构件充分考虑了注塑生产的工艺特性与实际装配的使用需求，整体采用等壁厚设计，避免注塑过程中出现缩痕、翘曲等成型缺陷，侧壁设置的多条加强筋在不增加整体壁厚的前提下大幅提升了结构的抗弯折强度，即使在长期承重、温度小幅波动的工况下也不会出现形变。结构上的多组卡槽采用渐变式排布，能够适配不同直径规格的圆柱元件，同时卡槽之间预留的走线槽可以让元件的连接引脚、导线顺着槽位排布，避免导线被结构件挤压造成绝缘层破损。结构两端的缺口设计是为了适配设备壳体内部的限位凸筋，安装时可以直接顺着凸筋滑入到位，不需要额外调整位置，底部的镂空区域既可以减少塑料原料的用量降低生产成本，也能为安装在基座上的发热元件留出散热空间，避免热量堆积影响元件使用寿命。从安装边界来看，该结构件整体为长条形构型，长度方向适配标准宽度的工控设备内腔尺寸，宽度方向预留了足够的侧边间隙，不会与设备侧壁的其他构件产生干涉，高度方向的凸台高度经过精准计算，既能够保证元件卡入后有足够的固定深度，也不会让元件顶部触碰到设备上盖，所有安装孔位的位置公差控制在装配允许范围内，能够实现与对应规格设备的无修配装配，不需要后期进行打磨、裁切等二次加工。
