多安装位塑料支撑固定支架结构设计

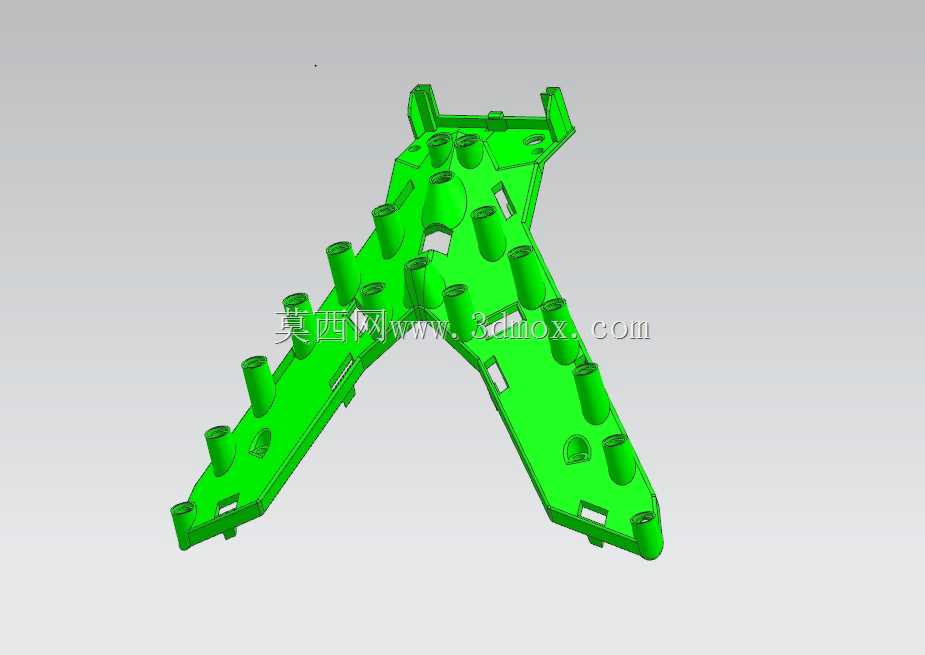

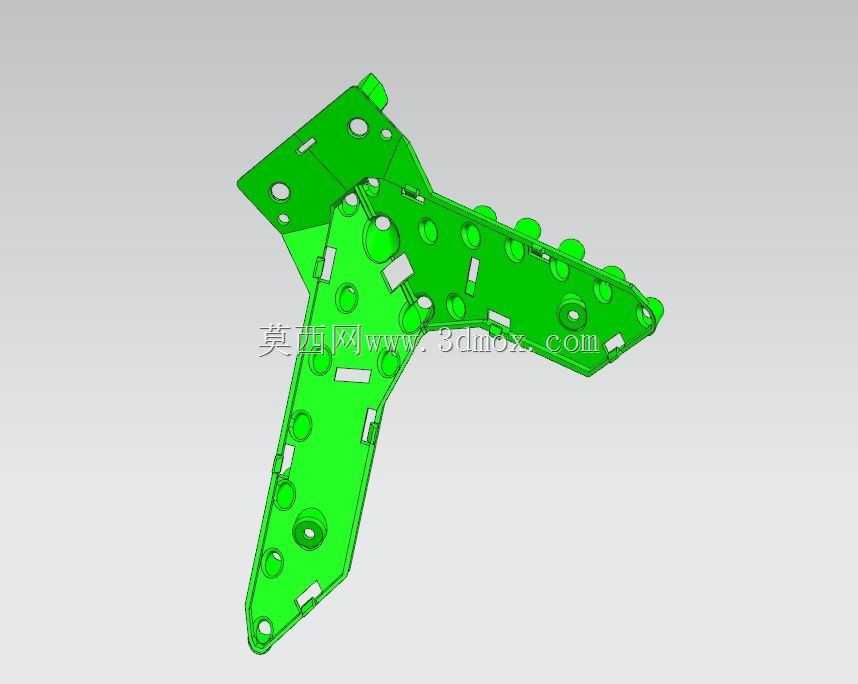

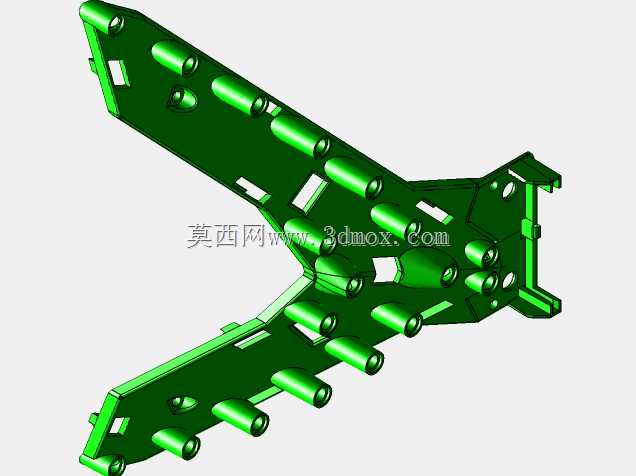

该塑料支撑固定支架主要应用于小型机电设备、消费电子整机或工业控制模块的内部装配场景，作为内部元器件的承载连接构件，承担分散安装点位固定、结构受力传导、元器件间距保持的核心作用，可适配多组不同规格的小型电子元件、线束卡扣或辅助功能模块的装配需求，替代传统金属支架实现整机轻量化、绝缘防护与装配效率提升的目标。从实际用途来看，该支架通过自身多组预设的柱位、槽口与镂空结构，可同时完成多个轴向的元器件定位，避免设备运行过程中内部组件出现移位、晃动或相互干涉的问题，同时塑料材质本身具备的绝缘特性，可有效降低内部电路短路风险，适配低压电控类设备的内部装配安全要求。在功能特性层面，支架整体采用一体化注塑成型结构，表面分布的多组圆柱形凸台为核心安装定位柱，柱体内部预设安装孔位，可通过自攻螺丝或热熔铜螺母实现与待固定元器件的可靠连接，不同长度的凸台对应不同安装高度的元器件，可在紧凑的设备内部空间里实现分层布局，最大化利用有限的装配空间；支架主体的分叉式延展结构可覆盖更大的支撑范围，边缘设置的卡扣位与定位槽可直接与设备主壳体卡接定位，减少额外紧固件的使用，降低整体装配工序复杂度。设计思路上，该支架充分考虑注塑工艺的成型特性与结构受力需求，主体筋位沿受力传导方向布置，在凸台根部、结构转角处均设置加厚过渡筋，避免注塑成型时出现缩痕、缺料问题，同时提升支架整体的抗弯折、抗冲击性能，满足设备运输、日常运行过程中的结构强度要求；多处镂空设计一方面减少塑料原料用量，降低单件生产成本，另一方面可预留线束走线空间，方便内部线束的排布与固定，避免线束挤压受损。在外形尺寸与安装边界层面，支架整体呈不规则分叉延展形态，主延展方向长度适配常规小型设备内部腔体的宽度尺寸，各安装凸台的高度差经过精准测算，确保安装后各元器件之间预留足够的散热间隙，不会出现元器件贴附导致的热量积聚问题；支架边缘的安装定位点与设备壳体的预设卡位完全匹配，安装后无多余突出结构，不会占用设备内部其他组件的装配空间，整体装配公差控制在注塑件常规精度范围内，可实现快速装配无需额外修模调整。
