Papermate比罗按动式书写圆珠笔三维建模

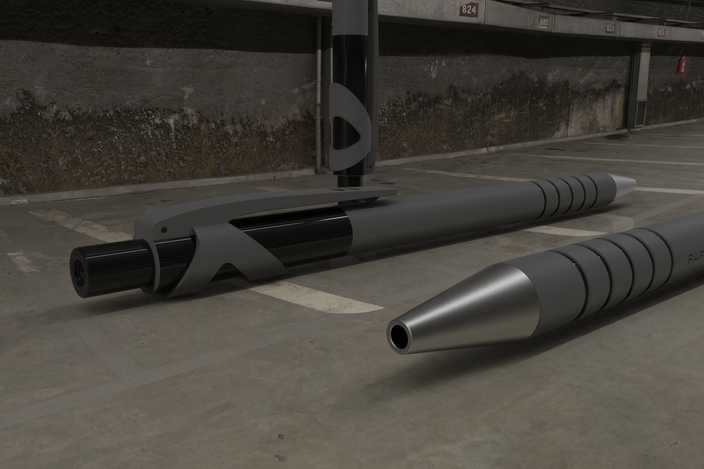

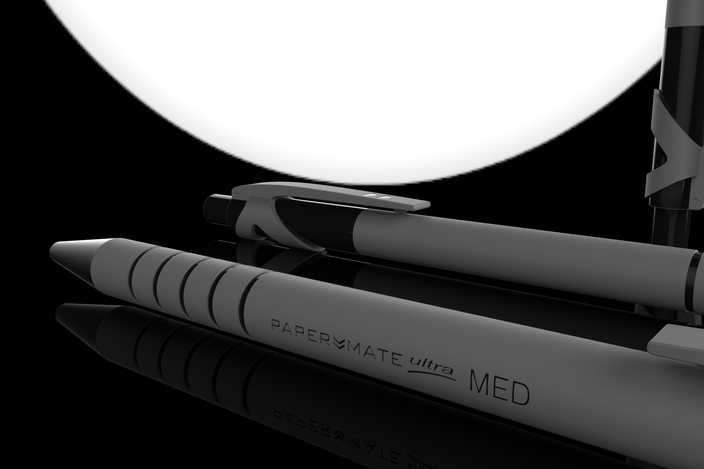

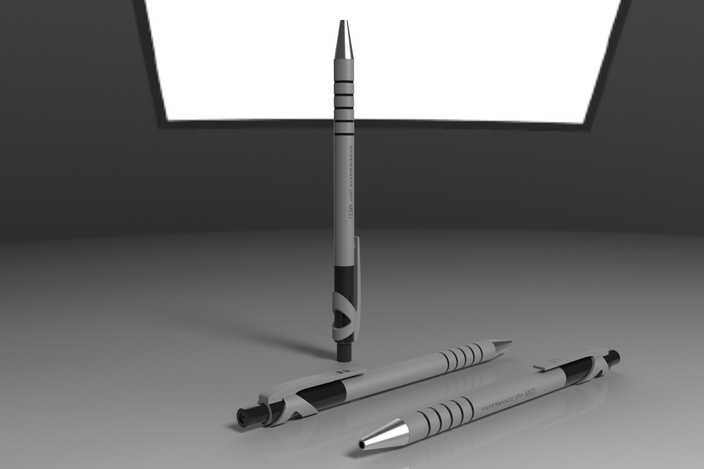

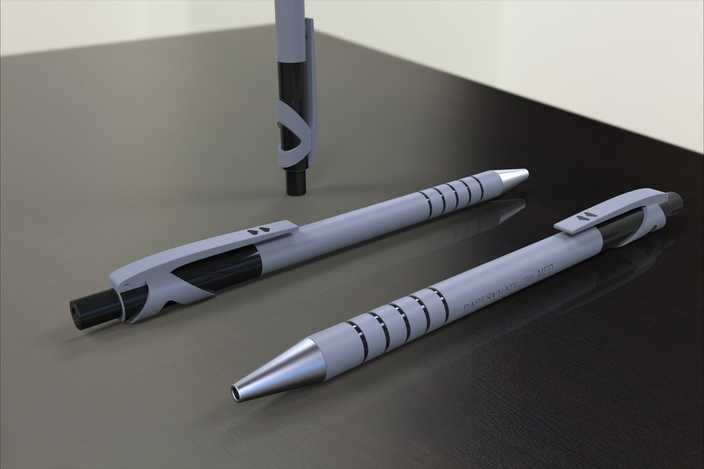

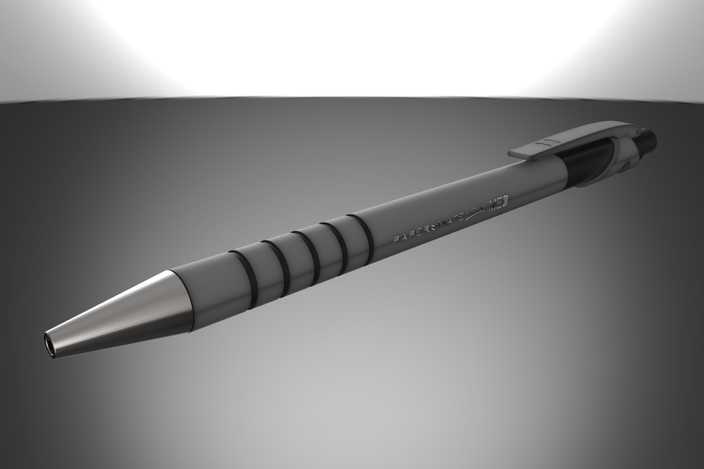

本次建模针对Papermate比罗系列按动式圆珠笔展开，依托Rhino三维建模环境完成全结构还原，建模过程以实物测绘比例为基准，严格遵循真实圆珠笔的尺寸规范与装配逻辑。首先从笔身主体曲面构建入手，针对笔身握持区的多道环形防滑槽，采用分段曲面放样结合环形阵列的方式完成，确保每道槽体的弧度、间距与实物完全一致，曲面过渡处做G2连续处理，避免渲染时出现生硬折痕。笔夹部分采用扫掠命令生成基础形态，再对笔夹与笔身衔接处做圆角过渡处理，还原塑料注塑件的自然倒角特征，笔夹表面的品牌标识区域采用曲面凹陷雕刻的方式制作，保证标识的立体感与真实产品一致。笔尖金属锥头部分单独拆分建模，通过旋转成型命令生成锥形基础结构，再对笔尖出墨口做精细的开孔处理，还原金属笔头的精密质感。按动结构部分还原了笔内部的按动卡位、笔芯伸缩的空间结构，虽然外观展示无需呈现内部零件，但建模时预留了内部装配空间，确保各部件拆分后可完成虚拟装配验证。材质设置阶段，笔身主体采用哑光磨砂塑料材质，调整粗糙度参数模拟日常塑料笔身的微磨砂触感，防滑槽区域材质粗糙度略高于笔身主体，还原握持区的防滑质感；金属笔尖采用高反射金属材质，添加细微的划痕纹理贴图，模拟金属笔头长期使用后的真实质感；笔夹部分采用半亮面塑料材质，与笔身主体形成细微的质感区分；笔身顶部的按动键采用软胶材质参数，还原按动部位的软质触感。渲染阶段采用三点布光方案，主光源从侧上方打亮笔身主体，勾勒出笔身的曲面轮廓与防滑槽的立体结构，辅光源从另一侧补光，避免暗部出现死黑区域，背景采用渐变灰色背景，突出笔身的形态细节，渲染输出时开启全局光照与环境遮蔽，让各部件衔接处的阴影更自然，整体呈现出产品的真实质感。设计思路上以还原日常书写工具的真实使用形态为核心，兼顾外观曲面的流畅度与结构的合理性，既保证视觉上的还原度，也让模型具备结构拆分、二次修改的实用性。
