卫浴水暖DN32管道快装夹紧夹具设计

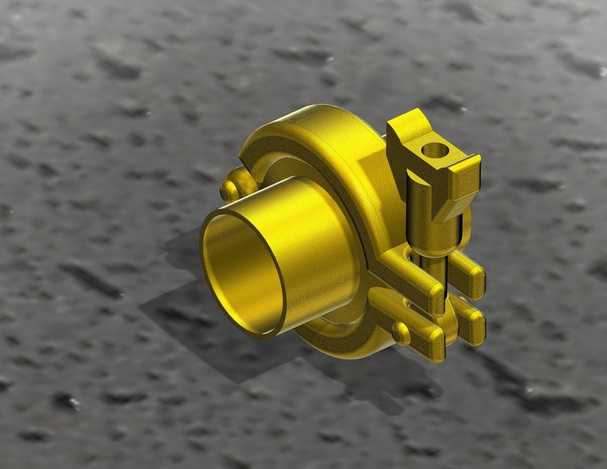

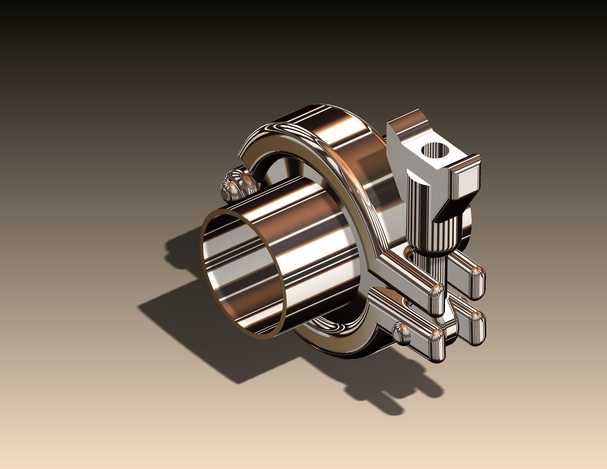

本作品为卫浴水暖场景适配的DN32规格管道夹紧夹具三维设计，建模阶段依托参数化三维设计软件完成全尺寸关联构建，首先梳理快装管夹的功能逻辑：针对薄壁卫生级水暖管道的快速装夹需求，拆分出环形抱箍主体、铰接锁紧结构、调节压紧组件、对接定位端口四个核心功能模块，每个模块的尺寸均严格匹配DN32公称通径管道的外径公差，确保装夹后无松动、密封面贴合均匀。建模过程中优先采用实体特征搭建基础轮廓，对抱箍的圆弧贴合面做曲率连续处理，避免应力集中导致的管道形变；铰接位置的销轴与销孔采用间隙配合参数设计，预留实际装配的活动余量，同时通过装配体干涉检查功能反复验证开合动作的流畅度，消除结构干涉风险。材质与渲染阶段，结合卫浴五金的实际应用场景，主体结构赋予抛光镀铬金属材质，调整材质的反射粗糙度、高光强度参数，还原卫生级水暖五金亮面金属的真实质感；铰接销轴、锁紧压块等受力部件赋予高硬度不锈钢材质，通过不同的金属质感区分功能部件，渲染时采用三点布光方案，主光勾勒夹具的金属轮廓与结构转折，辅光弱化暗部死黑，补光突出表面镀铬层的细腻反光，搭配渐变背景突出产品主体，同时添加柔和的地面阴影增强模型的空间立体感。结构设计上，该夹具采用单侧铰接、单侧快压锁紧的结构形式，无需额外工具即可完成管道的快速对接与夹紧，抱箍内侧预留密封件安装槽位，可适配标准卫生级密封圈，满足水暖管路的防渗漏要求；锁紧端的压合结构做防滑齿纹设计，增大手动操作时的摩擦力，同时设置锁紧限位台阶，避免过度压紧导致的管道变形或结构损坏，整体结构紧凑无冗余设计，装夹操作便捷，适配卫浴管路安装、维护时的快速装夹需求，所有结构特征均做圆角过渡处理，既避免加工时的锐边毛刺，也提升日常操作的安全性。
