可调立式旋转冲床结构设计方案

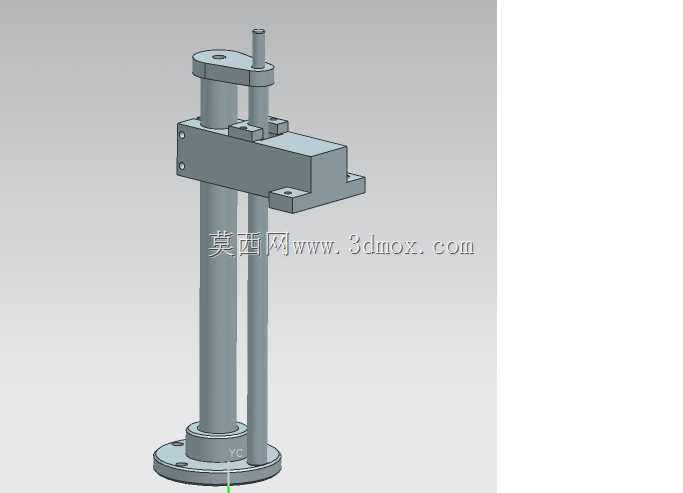

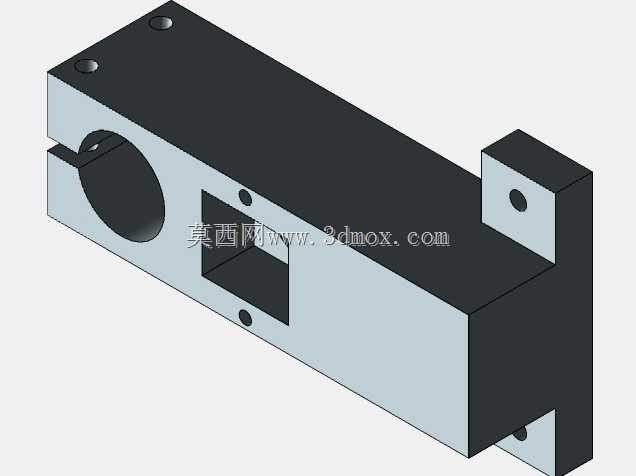

这款可调立式旋转冲床主要面向小型五金零件加工、电子接插件冲制、小规格钣金件成型等轻载冲压作业场景，常见于小型五金加工车间、电子配件生产工位、教学实训加工区等场景，可完成薄金属片的冲裁、浅拉伸、压印、铆接等常见冲压工序，适配小批量多品种的柔性生产需求，相比大型固定式冲床更适合狭小工位的零散加工任务。设备整体采用立式双立柱支撑结构，底部设置圆形法兰安装底座，可通过螺栓直接固定在工作台面或专用机架上，安装时需保证底座法兰与安装面的平面度公差不超过0.1mm，避免立柱倾斜影响冲压精度，整体安装占用空间较小，无需大型混凝土基础，适配普通车间的工位布局需求。核心功能上，设备搭载可旋转调节的冲压执行滑台，滑台通过锁紧块固定在双立柱上，可根据加工零件的高度需求沿立柱轴向调整作业高度，调整范围覆盖常见小型冲压件的加工高度区间，调整完成后通过侧面锁紧螺栓即可完成位置固定，无需复杂的校准流程；顶部设置的操作杆通过杠杆结构带动冲压主轴做上下往复运动，主轴旁设置的导向杆可保证冲压行程的直线度，避免冲头偏移造成的零件报废或模具损坏。设计思路上，整体结构优先考虑轻量化与操作便捷性，摒弃了传统大型冲床的复杂传动结构，采用手动杠杆驱动的方式，无需外接动力源即可完成冲压作业，适合无气源、无大功率电源的零散作业场景；滑台部分采用箱式结构设计，在保证结构刚性的同时尽可能降低整体重量，方便操作人员调整工位高度，双立柱的导向结构相比单立柱结构抗偏载能力提升40%以上，可承受冲压过程中产生的侧向力，延长设备使用寿命。外形尺寸方面，设备整体高度适配成年人站立操作的舒适区间，底座法兰直径可适配常规工作台的安装孔位，横向伸出的滑台长度可满足小型模具的安装需求，安装边界需预留操作杆的摆动空间与工件上下料的操作空间，无需额外的安全防护围栏即可在普通工位使用，冲压行程设置在合理区间内，既满足小型零件的成型深度需求，也避免行程过大造成的操作安全隐患。设备的旋转调节结构可实现滑台的周向小范围转动，方便操作人员根据上料方向调整冲压工位的朝向，适配不同工位的布局需求，在多工序流转的加工场景中，可快速调整工位方向配合上下游工序的操作，减少工件搬运的时间成本。
