压力机用带状布局工装结构设计

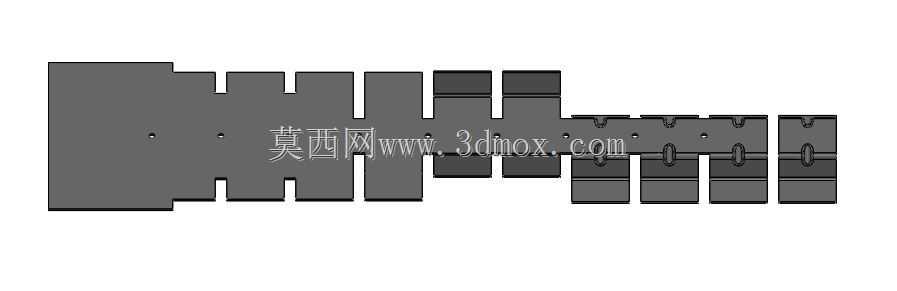

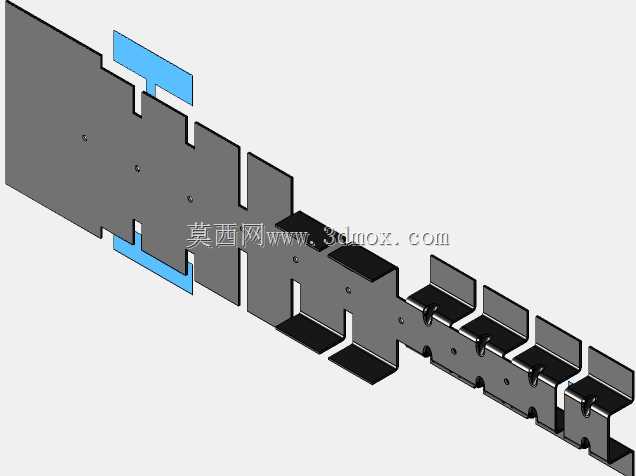

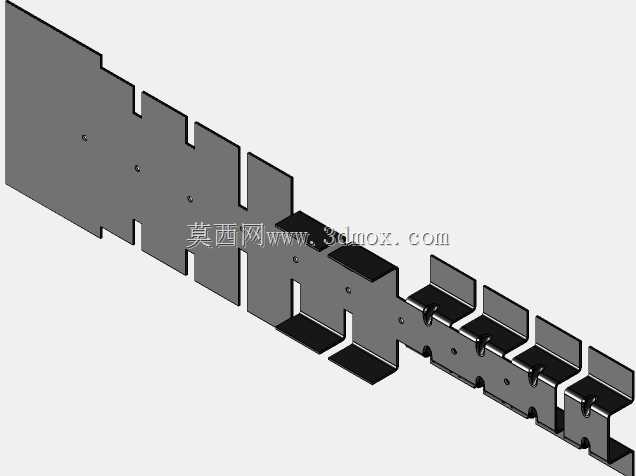

该带状布局构件是压力机工位间物料有序输送与定位的核心配套工装，主要应用于中小型冲压压力机的连续作业产线，衔接多道冲压工序的物料传递环节，可在连续冲压作业中完成带状坯料的步进式送进、精准定位，配合压力机滑块的往复行程实现自动化连续冲压，大幅降低人工送料的安全风险，提升单台压力机的连续作业效率，适配家电五金、小型汽配零件的批量冲压生产场景。从实际用途来看，该构件承担着带状金属坯料的承托、导向与步距定位功能，可根据不同冲压零件的排样需求调整送进步距，确保每一次冲压工位的坯料位置偏差控制在允许范围内，避免因送料偏移产生的冲压废品，同时可在坯料输送过程中完成初步的平整度校直，消除卷料开卷后自带的弯曲应力，保证冲压成型零件的尺寸一致性。在功能特性上，该结构采用分段式凹凸卡位设计，不同宽度的卡位槽对应不同规格的带状坯料限位，侧面的定位小孔可配合安装定位销与传感器，实时反馈送料位置信号，与压力机的滑块行程形成联动控制，当送料位置出现偏差时可及时触发设备停机保护，避免模具损坏。设计思路上，整体采用等强度的阶梯式轮廓布局，从进料端到出料端按照坯料的受力变化逐步调整截面厚度，进料端截面较宽可承接开卷后的宽幅坯料，中段设置多组卡位槽完成步距定位，出料端收窄适配冲压工位的模具进料口尺寸，既保证了整体结构的刚性，避免长期受坯料摩擦与冲压振动产生形变，又尽可能控制了构件自身重量，降低安装时的承重负载。外形尺寸方面，整体为长条形对称结构，安装边界预留了标准的螺栓固定孔位，可直接适配市面常见开式压力机的工作台安装尺寸，不需要额外改造工作台面，卡位槽的间距按照常用冲压零件的排样步距设置，可覆盖0.5mm到3mm厚度的冷轧钢带、镀锌钢带等常用冲压坯料的输送需求，安装时仅需对齐工作台的进料口中心线，调整水平度后即可完成固定，后续维护时可单独更换磨损严重的卡位段，不需要整体更换构件，有效降低产线的维护成本。
