星型五缸径向发动机活塞连杆总成结构

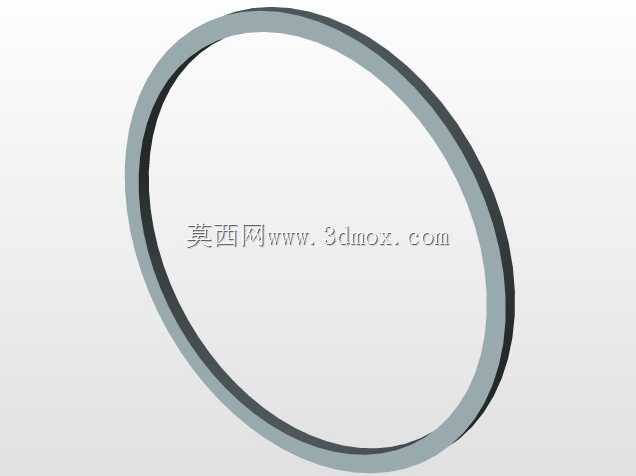

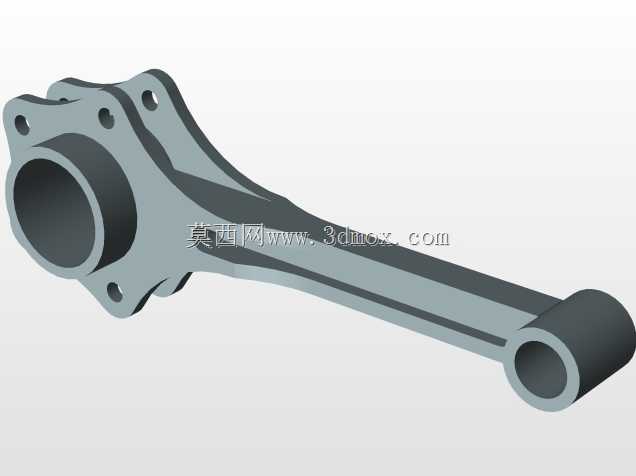

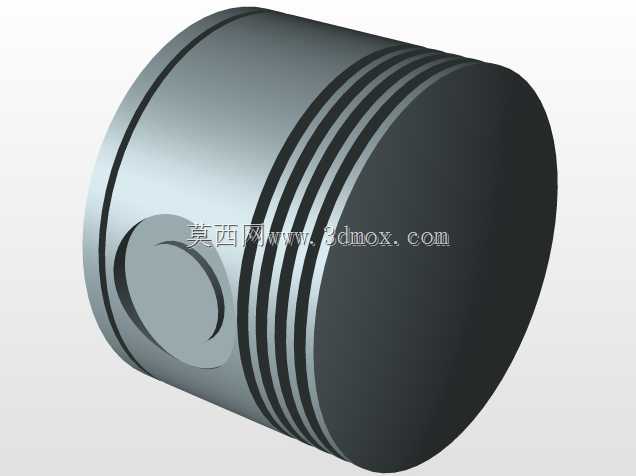

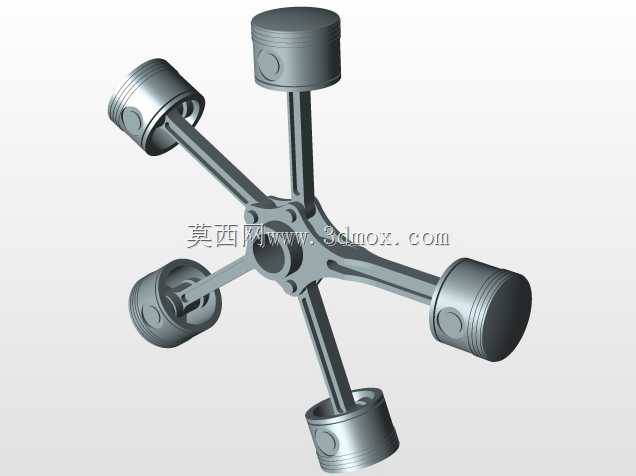

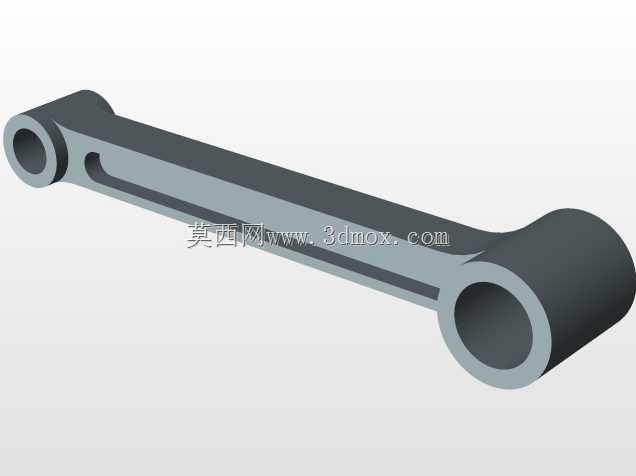

该径向发动机活塞连杆总成是星型内燃机的核心运动组件，主要应用于轻型通航飞行器动力单元、小型应急发电机组、复古摩托改装动力以及特种作业无人装备的动力输出场景，这类动力布局凭借紧凑的径向排布特性，能够在有限的径向空间内集成多组做功单元，在相同排量下大幅缩短动力总成的轴向长度，适配对安装轴向尺寸有严格限制的特殊装备场景。从实际用途来看，这套总成承担着将燃料燃烧产生的直线往复动能转化为曲轴旋转扭矩的核心功能，五组活塞沿中心曲柄呈均匀72度夹角环形排布，做功冲程依次交替触发，能够输出更平顺的扭矩波动，相比同排量直列布局机型，曲轴每旋转一周可获得更多的做功脉冲，大幅降低动力输出的顿挫感，减少配套传动系统的减震负载。在功能特性设计上，每一组活塞都通过分体式连杆与中心曲柄销铰接，连杆采用等长设计保证各缸压缩比完全一致，活塞裙部预留了充分的润滑导流结构，能够适配飞溅润滑与压力润滑结合的润滑方案，活塞环槽的尺寸设计兼顾了气密封与机油控油的双重需求，避免做功过程中出现燃气窜漏或是机油过量进入燃烧室的问题。设计思路上围绕径向布局的受力均衡性展开，中心星形连接架采用对称式筋条结构，在保证整体结构刚度的前提下尽可能削减非必要的结构重量，让各缸往复运动产生的惯性力能够在中心位置实现自平衡，大幅降低整机运行时的振动幅值，不需要额外配置大质量平衡轴就能实现平稳运转，有效降低整机的自重与结构复杂度。在外形尺寸与安装边界上，整套总成整体呈正五边形放射状轮廓，最大径向尺寸由活塞外止点位置决定，轴向尺寸仅覆盖活塞厚度与中心曲柄的装配宽度，安装时仅需要固定中心曲轴的两端支撑位即可完成定位，各缸体可沿活塞轴线方向独立装配，后期维护时不需要完全拆解整机就能单独更换单组活塞连杆组件，大幅降低运维的拆装难度与时间成本。
