汽车发动机缸体总成结构三维设计

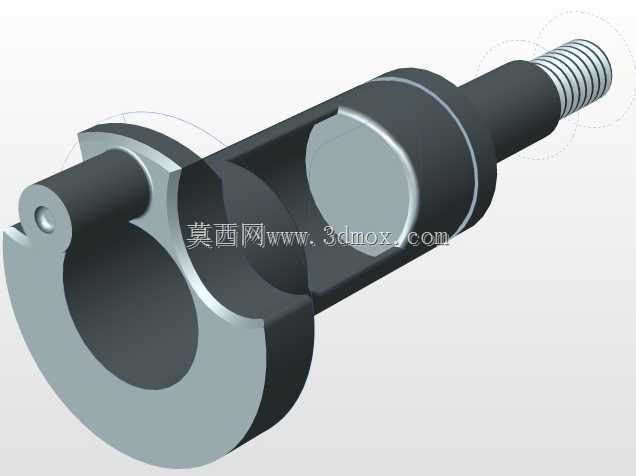

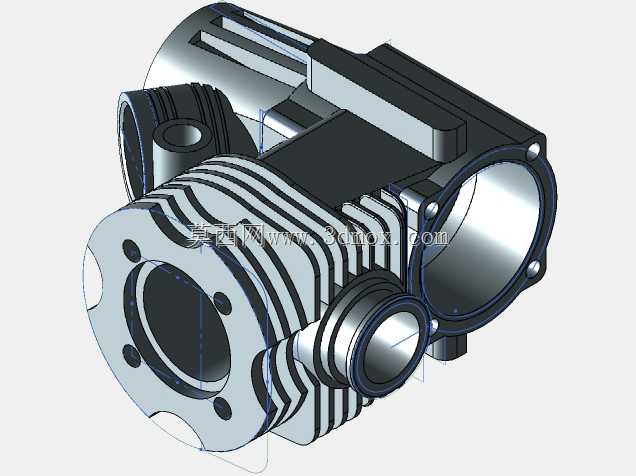

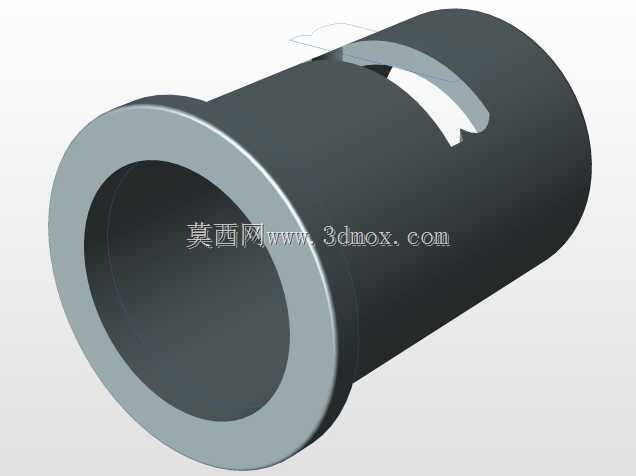

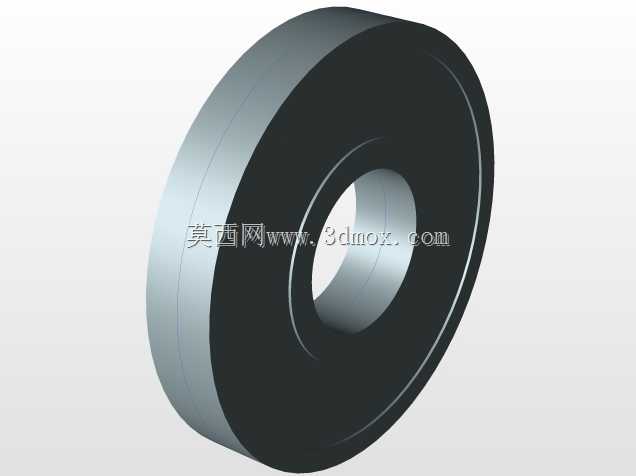

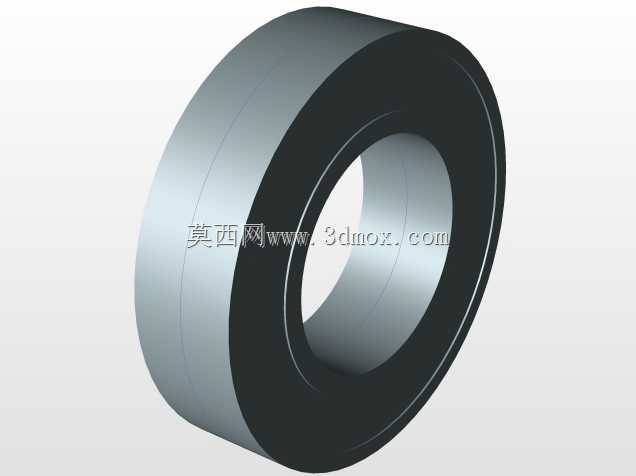

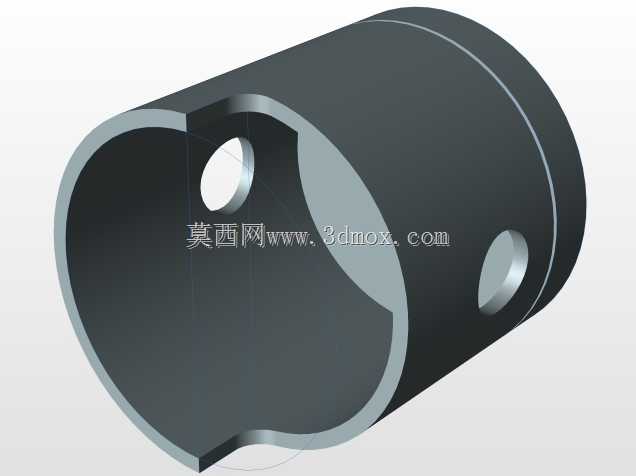

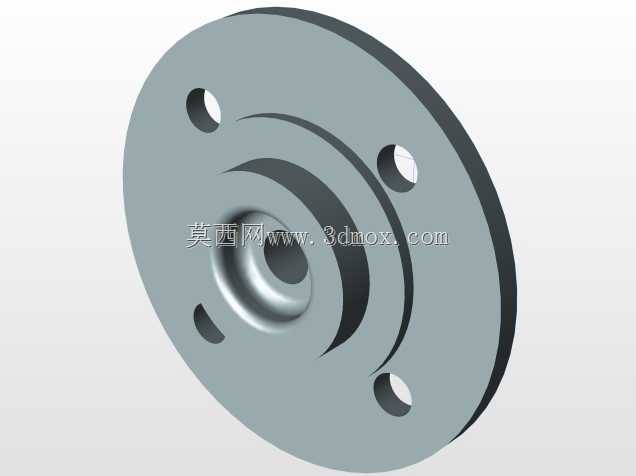

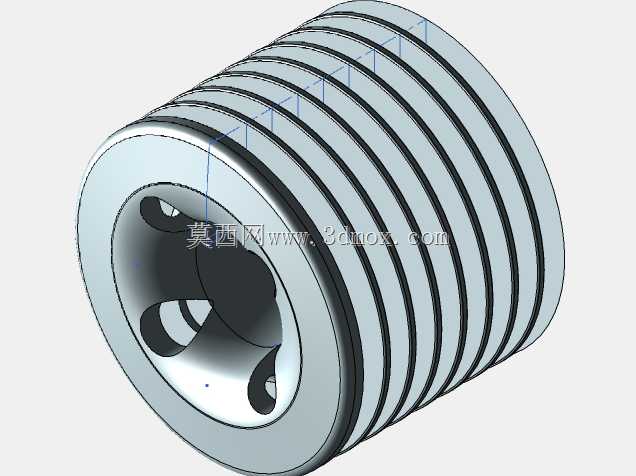

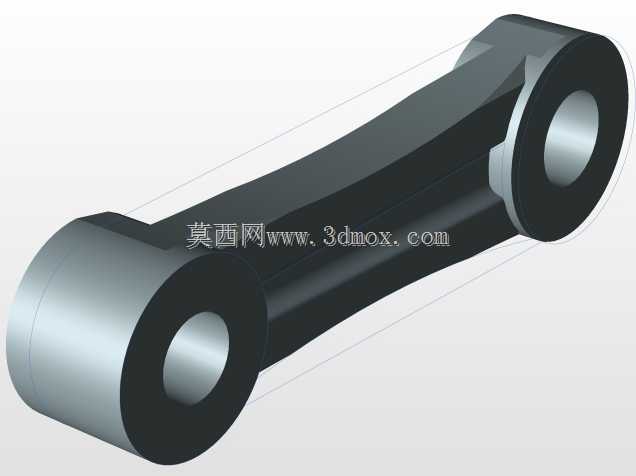

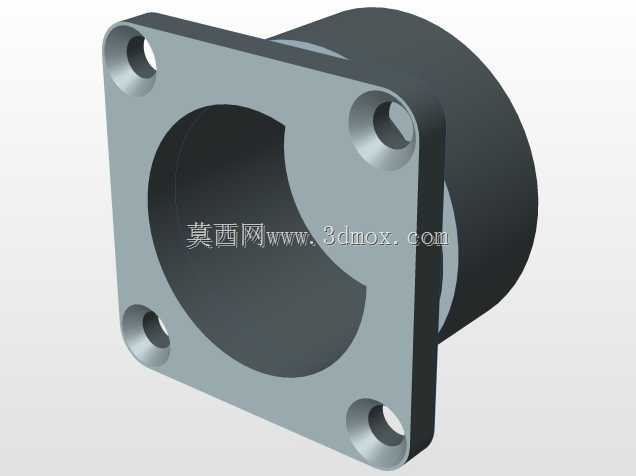

该模型聚焦汽车动力核心的缸体总成结构设计，还原了风冷式发动机缸体的完整形态与功能细节，主要面向小型乘用车辆、特种作业车辆的动力单元配套场景，是整车动力输出的核心承载部件，负责为活塞、曲轴、配气机构等核心运动件提供安装定位基础，同时集成冷却、润滑、进排气的连通通道，保障燃烧做功过程的稳定循环。从实际用途来看，该缸体结构需要承受燃烧室内高温高压燃气的反复冲击，同时承载曲轴连杆机构高速往复运动产生的交变载荷，因此在结构设计上做了多维度的强化处理：缸体外壁布置了密集的环形散热鳍片，通过增大与空气的接触面积提升风冷散热效率，避免持续高负荷运转时缸体温度过高引发的热变形、润滑失效等问题；各个接口位置均设计了带螺栓孔的法兰安装面，可分别与气缸盖、进排气歧管、侧盖、传动端壳体等部件实现紧密贴合密封，防止燃气、润滑油、冷却介质的泄漏。设计思路上优先兼顾结构强度与轻量化需求，缸体主体采用一体化铸造成型的结构逻辑，减少拼接密封面数量以降低泄漏风险，同时在非受力区域做了壁厚优化，在保证缸筒圆度、安装面平面度形位公差要求的前提下，尽可能降低部件自重，减少整车前部的簧载质量，提升车辆操控表现。外形尺寸与安装边界方面，模型严格按照小型双缸风冷发动机的实际装配比例设计，各个安装法兰的螺栓孔位置、孔径大小、接口的同轴度都匹配通用配套部件的安装标准，前端动力输出端口的尺寸适配常规离合器、传动箱的连接规格，侧面的机油加注口、传感器安装位都预留了符合行业通用规范的安装空间，鳍片的排布间距既满足散热效率要求，也预留了足够的清理维护空间，避免长期使用后积尘、油污堵塞散热缝隙影响散热效果。缸体内部的缸筒位置设计了足够的壁厚冗余，可满足后续镗缸维修的加工余量要求，各个润滑油道的走向顺着部件载荷分布路径布置，在保障润滑油顺畅输送到各个摩擦副的同时，不会破坏缸体整体的受力结构，避免应力集中引发的缸体开裂问题。
