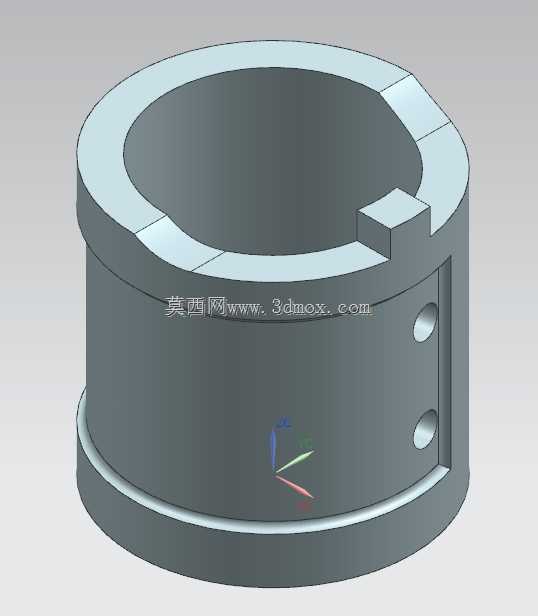

带定位凸台侧装孔开口卡接环套结构

该卡接环套属于机械传动与装配系统中的配套限位连接件，主要应用于需要周向定位、轴向限位同时预留装配调整间隙的工业设备场景，常见于自动化生产线的轴系配套、工装夹具的快换锁紧结构、流体管路的接头定位组件以及中小型动力设备的端盖限位环节，能够在不破坏被连接件主体结构的前提下，实现快速卡装、精准定位与稳定限位的功能。从实际用途来看，该环套主要套设于对应直径的圆柱轴、管类零件外侧，依靠自身开口结构的微量形变实现快速卡入装配，顶部的分段式凸台结构可与配套零件的卡槽形成周向止转配合，避免环套安装后出现周向窜动，侧面预留的两个沉孔可用于穿装锁紧螺钉，将环套与被连接件进行侧向紧固，进一步提升连接可靠性，底部的环形凸缘可作为轴向定位面，抵靠在被连接件的台阶端面上，实现轴向位置的精准限定，避免环套受轴向力作用出现移位。在设计思路上，这款环套采用了开口式弹性环的基础结构逻辑，摒弃了传统整环需要从轴端穿装的繁琐装配流程，可从轴类零件的任意径向位置直接卡入安装，大幅降低了设备后期维护、零件更换的操作难度；顶部的凸台采用分段式布局，既保证了周向止转的接触面积，又减少了整圈凸台带来的材料浪费与装配干涉风险，凸台的尺寸与卡槽采用小间隙配合设计，既保证定位精度，又避免过盈配合导致的装配卡滞；侧面的安装孔采用沉孔设计，可将锁紧螺钉的头部完全埋入环套壁内，避免螺钉头突出环套外壁影响周边零件的装配，同时两个安装孔沿轴向平行排布，可提供均匀的锁紧力，避免单点锁紧导致的环套偏斜；环体内壁与外壁均采用同轴度公差控制，保证套设后与被连接件的配合间隙均匀，避免出现偏心磨损的问题。从外形尺寸与安装边界来看，该环套整体为短圆柱环形结构，轴向高度与外径的比例适配多数中小型轴系的安装空间需求，开口处的间隙宽度经过计算，既满足装配时的弹性形变量要求，又不会因间隙过大导致环套整体刚度不足；顶部凸台的突出高度与配套卡槽的深度匹配，安装后凸台顶面与卡槽端面基本齐平，不会额外占用轴向安装空间；底部凸缘的外径略大于环套主体外径，形成的定位台阶宽度可满足轴向抵靠的受力需求，不会因受力过大出现凸缘变形；侧面安装孔的位置避开了顶部凸台与底部凸缘的结构区域，保证螺钉安装时不会与环套自身结构产生干涉，整体安装边界紧凑，可适配空间受限的装配场景，无需额外预留过大的操作空间即可完成装配与锁紧操作。
