环形法兰式机械连接壳体结构设计

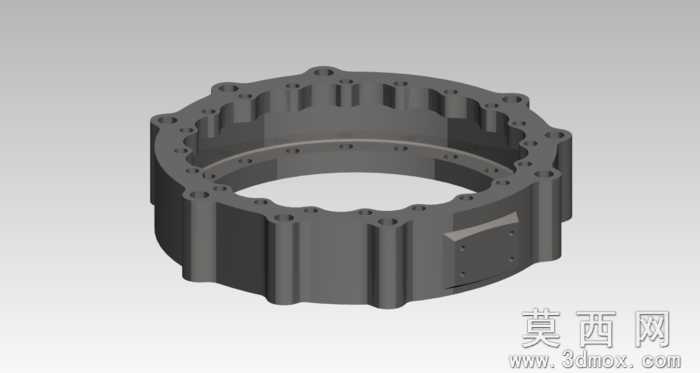

本作品为环形法兰式机械连接壳体，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工艺规范，对壳体的每一处结构细节都做了工艺可行性校验。整体外观为带周向法兰边的环形筒状结构，外侧周向均匀分布多道竖向加强筋，既提升了壳体整体的结构刚性，降低薄壁结构受力变形的风险，也为壳体的周向定位提供了辅助基准。上下两端的法兰面上均匀排布多组安装孔位，孔位的位置度公差经过严格校核，可保证与上下游对接部件的装配同轴度要求，法兰边缘做了倒角处理，既去除加工毛刺提升装配安全性，也能在对接安装时起到导向作用。壳体内壁设计有阶梯式定位槽，可适配不同直径的内部安装组件，槽位的尺寸精度按照IT7级加工标准设定，能够满足内部零件的过盈或过渡装配需求。壳体侧面预留有小型安装平台，平台上设置对应固定孔位，可用于安装外置传感元件或管路接头。材质设定方面选用高强度铸钢材质，渲染时还原了铸钢件哑光磨砂的金属质感，对边角处的光影过渡做了精细化调整，清晰呈现出每一处结构的轮廓特征。设计思路上优先考虑部件的装配通用性与结构可靠性，在保证整体壁厚均匀的前提下优化加强筋布局，尽可能降低壳体整体重量的同时最大化结构强度，所有孔位、槽位的设计都预留了标准加工余量，可直接对接数控加工生产流程，无需额外做工艺调整，整体结构可应用于传动系统的连接支撑、流体管路的中间连接等多种工业场景，具备较强的实用适配性。
