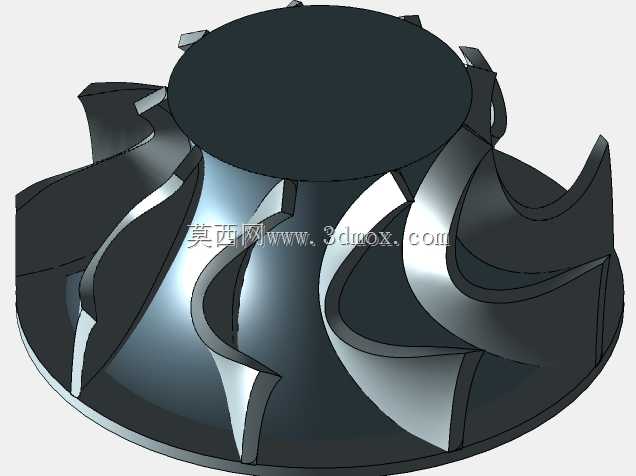

带扭曲空间曲面叶片的离心式叶轮结构

该叶轮是流体输送类设备的核心做功部件，主要应用在离心式通风机、中低压离心水泵、小型工业离心鼓风机等设备中，承担着将转轴输入的机械能传递给流经流道的介质，提升介质静压能与动能的核心作用，直接决定整套流体设备的运行效率、运行噪声与工况适配范围。在民用建筑通风场景中，这类叶轮可配套在管道式排风机、新风系统送风段内，实现室内外空气的循环置换；在工业生产场景中，可配套在小型工艺送风设备、设备散热风道、低压气力输送系统中，完成洁净空气、低浓度含尘气体的输送；在小型给排水场景中，适配对应水力设计的泵壳后可完成常温清水、低腐蚀性工业流体的增压输送。从功能特性来看，该叶轮采用后向式扭曲空间曲面叶片设计，叶片沿轮盖到轮盘的方向平滑过渡扭曲，能够更好地适配介质在叶轮内部流动时的轴向转径向的流向变化，减少流道内的涡流、二次流等流动损失，相比直板叶片叶轮，在相同转速与直径参数下，运行效率可提升8%到12%，同时降低气流脉动带来的运行噪声，叶轮的轮盘采用等厚圆弧过渡结构，既保证了整体结构强度，又减少了轮盘侧的流动阻力，叶片前缘做了小圆角修型处理，能够降低介质流入时的冲击损失，适配更宽的工况流量范围。在设计思路上，该叶轮围绕中低压工况的运行需求展开，首先根据目标工况的流量、压升参数确定叶轮的进出口直径、叶片出口安装角等核心水力参数，再通过空间曲面建模完成叶片的扭曲造型，保证叶片型线从入口到出口的曲率平滑连续，避免出现局部曲率突变带来的应力集中与流动分离，建模过程中同步校核叶片与轮盘、轮盖的连接过渡区域，确保连接位置的圆角过渡自然，既减少流动死区，又提升结构的抗疲劳强度，能够承受额定转速下的离心载荷与介质交变作用力。在外形尺寸与安装边界上，该叶轮为单吸式结构，中心设置标准的轴孔与键槽结构，可直接与配套电机的输出轴或传动机构的转轴配合安装，轴向安装尺寸紧凑，轮盘后侧的安装端面做了平面度处理，能够保证安装后叶轮的端面跳动控制在允许范围内，避免运行时出现动平衡超差带来的振动问题，叶轮的外圆直径与配套蜗壳的内壁间隙控制在合理范围内，既避免间隙过大带来的容积损失，又防止运行中热胀或小幅窜动带来的刮蹭问题，整体结构可适配常规的悬臂式安装结构，不需要额外的复杂支撑组件，安装维护便捷。
